Ikhtisar Produk

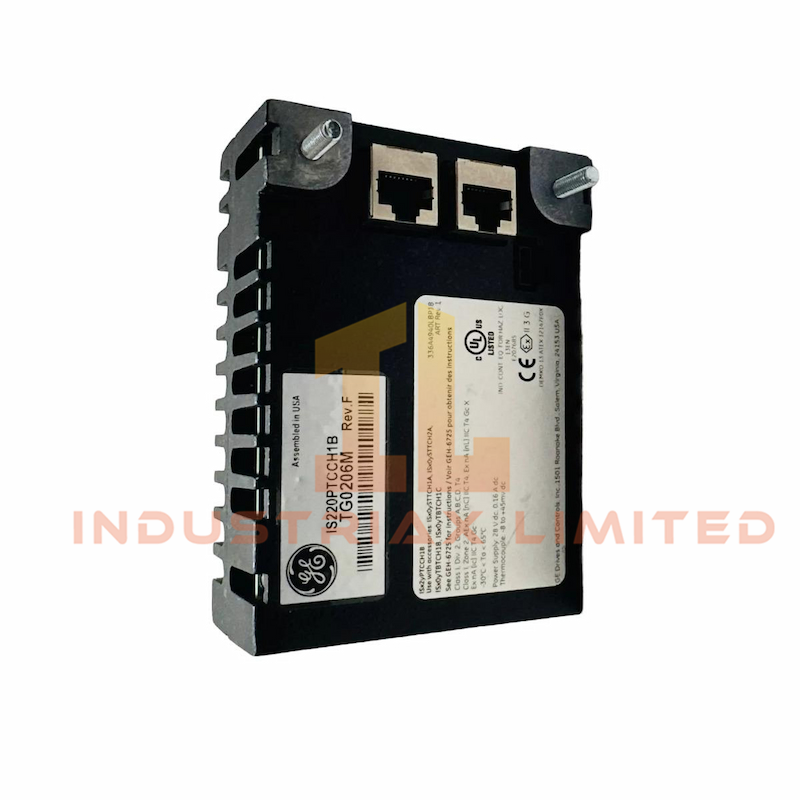

Itu IS220PTCCH1B Modul Input Termokopel dari GE dirancang untuk pemantauan suhu presisi tinggi dalam sistem kontrol turbin Mark VIe. Modul ini mendukung 12 input termokopel, masing-masing difilter dan didigitalkan melalui pengambilan sampel ADC 16-bit hingga 120 Hz.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS220PTCCH1B
|
| Seri Produk |
Mark VIe |
| Kategori |
Modul Input Termokopel |
| Tegangan Masukan |
±5 V |
| Saluran |
12 saluran per paket |
| Tingkat Pengambilan Sampel |
Hingga 120 Hz |
| Ukuran |
Ukuran 8,3 × 4,2 × 12,2 cm |
| Berat |
340 gram |
| Jenis Termokopel |
E, J, K, S, T (PTCCH1) |
| Jarak Kabel |
Hingga 300 meter |
| Resistensi Kabel |
Maksimal 450 Ω |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Pemrosesan & Penyaringan Sinyal
Itu IS220PTCCH1B Menggunakan enam multiplekser diferensial dan satu multiplekser utama untuk merutekan sinyal analog. Setiap masukan melewati filter perangkat keras dan firmware sebelum dikonversi. Modul ini secara otomatis menghilangkan termokopel yang berada di luar jangkauan untuk melindungi integritas data.
Kompensasi Sambungan Dingin
Ketika dua paket I/O dipasang, sistem akan merata-ratakan pembacaan Cold Junction jika kedua perangkat CJ berada dalam batas yang dikonfigurasi. Hal ini memastikan kompensasi yang akurat di berbagai kondisi lingkungan.
Aplikasi & Kompatibilitas
Modul ini mendukung termokopel yang dibumikan maupun tidak dibumikan dan terintegrasi dengan panel I/O turbin hingga jarak 300 meter. Modul ini ideal untuk lingkungan industri yang membutuhkan umpan balik suhu dan kekebalan kebisingan yang kuat.
