Keterangan
Ikhtisar Produk

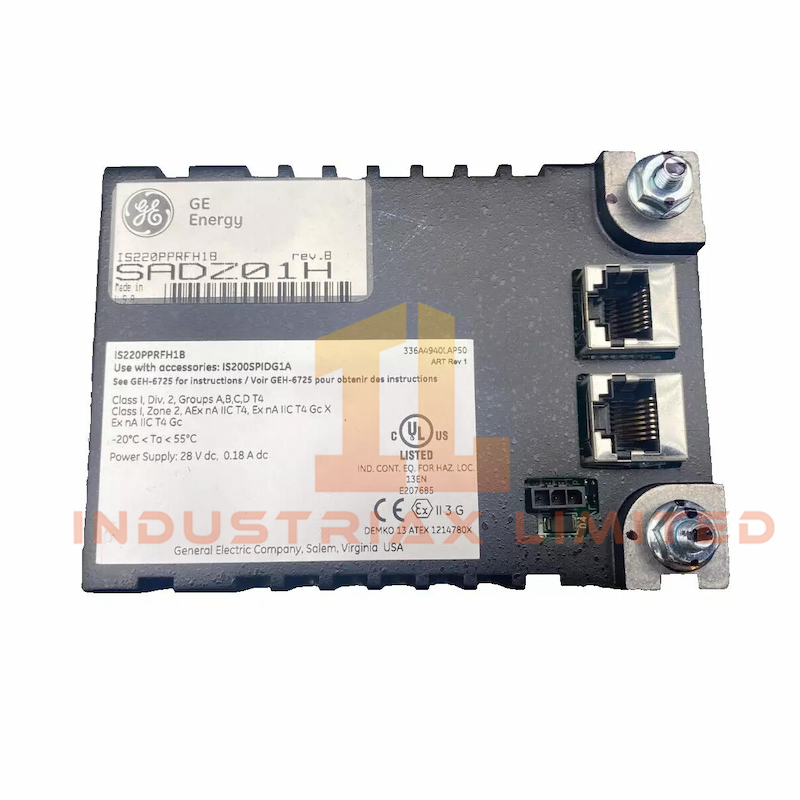

Itu IS220PPRFH1B Modul PROFIBUS Master Gateway dari seri Mark VIe GE memungkinkan integrasi perangkat slave PROFIBUS DPV0 yang mulus ke dalam sistem kontrol berbasis Ethernet. Modul ini menggabungkan papan prosesor standar dengan modul komunikasi COM-C dari Hilscher GmbH, menawarkan antarmuka RS-485 yang andal melalui konektor D-sub DE-9.
Gateway ini mendukung laju transmisi dari 9,6 KBaud hingga 12 MBaud dan mengelola hingga 125 slave PROFIBUS, masing-masing dengan 244 byte data input dan output. Gateway ini menawarkan opsi redundansi fleksibel termasuk konfigurasi simpleks, Ethernet ganda, dan hot-backup untuk sistem ketersediaan tinggi.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Seri |
Mark VIe |
| Model |
IS220PPRFH1B
|
| Keterangan |
Modul Gerbang Utama PROFIBUS |
| Tegangan Masukan |
Tegangan 28 VDC |
| Konsumsi Saat Ini |
18 Sebuah |
| Ukuran |
Ukuran 8,3 cm × 4,2 cm × 12,2 cm |
| Berat |
340 gram |
| Jenis Antarmuka |
PROFIBUS RS-485 melalui konektor DE-9 |
| Rentang Kecepatan Baud |
9,6 KBaud hingga 12 MBaud |
| Kapasitas Perangkat Slave |
Hingga 125 |
| Kapasitas I/O per Slave |
244 byte (masukan/keluaran) |
| Port Ethernet |
RJ-45 Ganda |
| Opsi Redundansi |
Tunggal, Ganda, Cadangan Panas |
| Indikator Diagnostik |
Lampu status LED |
Fitur & Manfaat
-
Itu IS220PPRFH1B mendukung komunikasi PROFIBUS berkecepatan tinggi dengan hingga 125 perangkat slave.
-
Ukurannya yang ringkas 8,3×4,2×12,2 cm mudah dipasang di lemari kontrol.
-
Dengan berat hanya 340 g, modul ini menyederhanakan pemasangan dan penanganan.
-
Konektor DE-9 memastikan komunikasi RS-485 yang aman dengan jaringan PROFIBUS.
-
Port Ethernet ganda menyediakan konektivitas dan redundansi yang kuat.
-
Mode pencadangan panas memastikan operasi tanpa gangguan pada sistem kritis.
-
Indikator LED menawarkan diagnostik waktu nyata untuk status tautan dan daya.
Aplikasi & Kompatibilitas
Itu IS220PPRFH1B Modul ini ideal untuk lingkungan industri yang membutuhkan fungsionalitas master PROFIBUS DPV0 Kelas 1. Modul ini terintegrasi secara mulus dengan pengontrol GE Mark VIe dan mendukung arsitektur I/O terdistribusi di seluruh pembangkit listrik, manufaktur, dan otomatisasi proses.
Gunakan gateway ini untuk menghubungkan sensor pintar, aktuator, dan perangkat lapangan ke sistem kontrol Anda. Opsi redundansinya yang fleksibel membuatnya cocok untuk konfigurasi standar maupun ketersediaan tinggi.
