Ikhtisar Produk

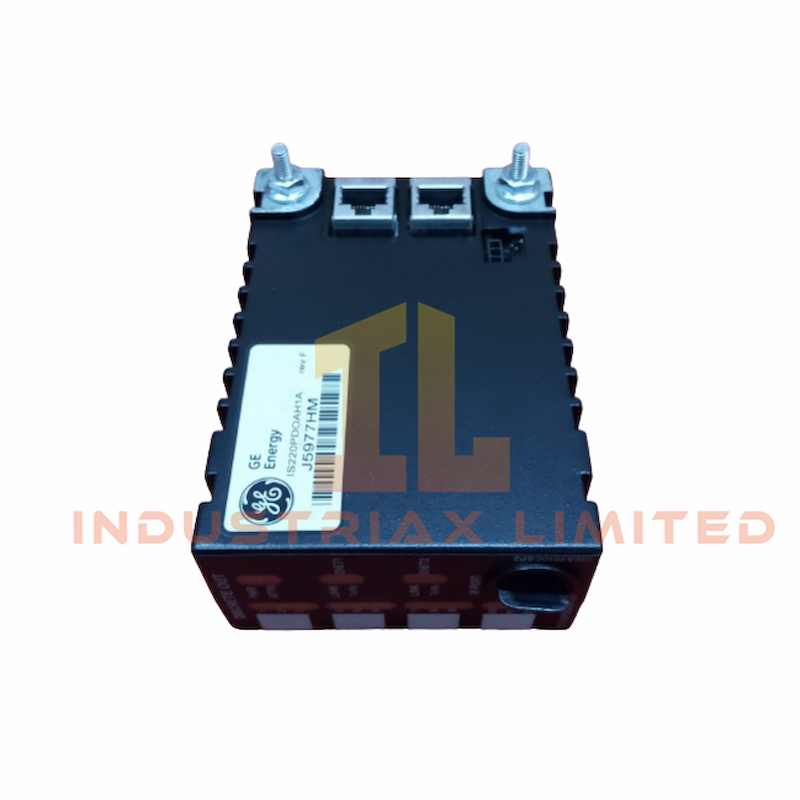

Itu IS220PDOAH1A Modul keluaran diskrit dari seri Mark VIe GE menghadirkan kontrol relai yang presisi untuk sistem turbin gas. Modul ini mengintegrasikan prosesor berkecepatan tinggi dengan memori flash dan terhubung langsung ke papan terminal melalui antarmuka pin DC-37. Modul ini mendukung hingga 12 relai dan membaca umpan balik dari papan yang kompatibel.
Port Ethernet RJ45 ganda menyediakan akses jaringan redundan, sementara input daya soft-start meminimalkan lonjakan arus. LED diagnostik dan port inframerah memungkinkan pemantauan status lokal dan komunikasi serial. Papan prosesor memuat kode aplikasi dari memori flash dan memverifikasi kompatibilitas sebelum memulai komunikasi Ethernet.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Seri |
Mark VIe |
| Nomor Model |
IS220PDOAH1A
|
| Keterangan |
Paket I/O Output Diskrit |
| Rentang Tegangan |
Tegangan 27,4–28 V DC |
| Undian Saat Ini |
Arus listrik 0,71 A |
| Ukuran |
Ukuran 8,3 cm × 4,2 cm × 12,2 cm |
| Berat |
340 gram |
| Port Ethernet |
Dua konektor RJ45 10/100 |
| Antarmuka Keluaran |
Konektor DC-37 pin |
| Masukan Daya |
Konektor 3-pin dengan soft start |
| Ingatan |
Flash dan RAM |
| Prosesor |
Kecepatan tinggi dengan pengatur waktu pengawas |
Fitur Utama
-
Mengontrol hingga 12 relai elektromagnetik atau solid-state
-
Mendukung TRLYH1B, TRLYH1C, TRLYH1D, TRLYH1E, dan IS200TRLYH2F papan
-
Port Ethernet ganda memastikan komunikasi jaringan yang andal
-
Port inframerah memungkinkan diagnostik lokal dan akses serial
-
Indikator LED memberikan umpan balik status waktu nyata
-
Sirkuit soft-start melindungi komponen selama penyalaan daya
-
Faktor bentuk yang ringkas menyederhanakan pemasangan di ruang sempit
Aplikasi & Kompatibilitas
Itu IS220PDOAH1A Modul ini dirancang untuk sistem kontrol terdistribusi GE Mark VIe, terutama dalam aplikasi turbin gas. Modul ini mendukung konfigurasi simpleks, ganda, dan TMR serta berinteraksi dengan enam jenis papan terminal keluaran diskrit. Papan yang kompatibel meliputi: IS200TRLYH2E , IS200TRLYH3E , IS200TRLYH1F , dan IS200TRLYH2F , tidak termasuk tipe DRLY yang dipasang pada rel DIN.
Catatan Instalasi
Instal satu IS220PDOAH1A Paket untuk sistem simpleks atau tiga untuk sistem TMR. Amankan paket menggunakan stud berulir di dekat port Ethernet. Hindari memberikan gaya lateral pada konektor DC-37. Hubungkan satu atau dua kabel Ethernet, tergantung pada redundansi sistem. Berikan daya secara langsung—tidak perlu melepas sambungan saat pemasangan karena adanya proteksi soft-start.
