Keterangan
Ikhtisar Produk

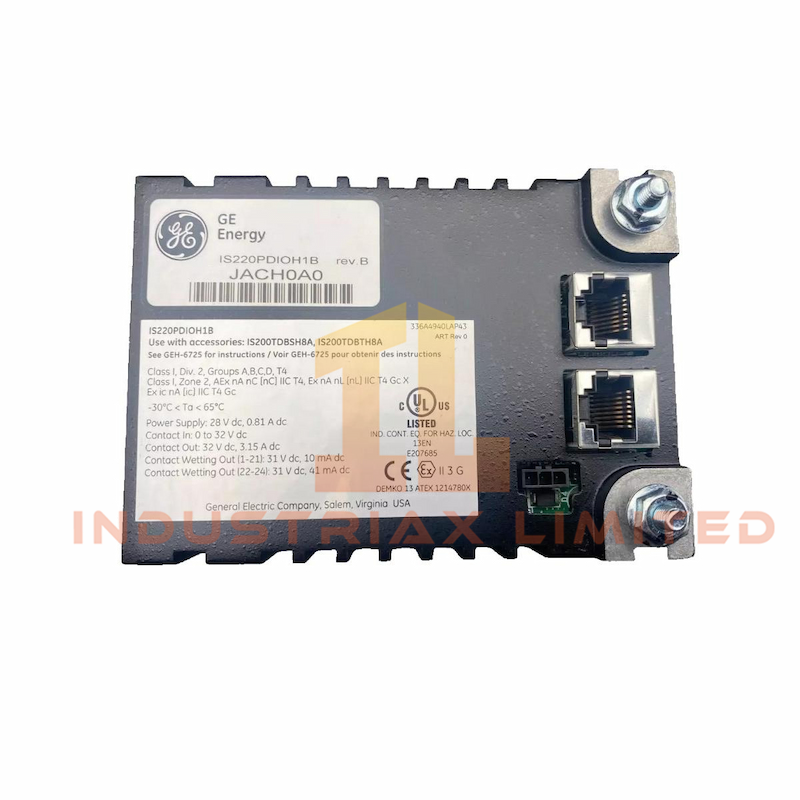

Itu IS220PDIOH1B Modul Input/Output Diskrit dari seri Mark VIe GE menggabungkan fungsi keduanya PDIA Dan PDOA Dikemas menjadi satu unit yang ringkas. Mendukung hingga 24 masukan kontak dan mengontrol 12 keluaran relai, sehingga ideal untuk pemrosesan sinyal berdensitas tinggi dalam sistem kontrol industri.
Modul ini terhubung ke sistem melalui dua port Ethernet RJ-45 dan input daya 3-pin. Sinyal diskret ditransmisikan melalui konektor DC-62, yang terhubung langsung dengan papan terminal terkait. Indikator LED menyediakan diagnostik visual untuk daya, aktivitas, dan status sinyal.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Seri |
Mark VIe |
| Model |
IS220PDIOH1B
|
| Keterangan |
Modul Input/Output Diskrit |
| Tegangan Masukan |
Tegangan 28 VDC |
| Kecepatan Bingkai |
1000 Hz |
| Ukuran |
Ukuran 8,3 cm × 4,2 cm × 12,2 cm |
| Berat |
340 gram |
| Masukan Kontak |
Hingga 24 |
| Keluaran Relai |
Hingga 12 |
| Port Ethernet |
RJ-45 Ganda |
| Konektor Daya |
3 pin |
| Konektor Sinyal |
Pin DC-62 |
| Indikator Diagnostik |
Lampu status LED |
Fitur & Manfaat
-
Itu IS220PDIOH1B mendukung fungsi input dan output dalam satu modul terintegrasi.
-
Ukurannya 8,3×4,2×12,2 cm memungkinkan pemasangan mudah di panel kontrol yang ringkas.
-
Dengan berat hanya 340 g, modul ini ringan dan mudah ditangani.
-
Kecepatan bingkai 1000 Hz memastikan pemrosesan sinyal yang cepat dan andal.
-
Port Ethernet ganda menyediakan komunikasi yang kuat dengan pengontrol.
-
Indikator LED menawarkan umpan balik visual yang jelas untuk diagnostik dan kesehatan sistem.
-
Konektor DC-62 memastikan integrasi yang aman dan langsung dengan papan terminal.
Aplikasi & Kompatibilitas
Itu IS220PDIOH1B modul ini kompatibel dengan papan terminal GE seperti TDBS untuk aplikasi simpleks dan TDBT dengan WROB untuk konfigurasi TMR. Cocok untuk lingkungan industri yang membutuhkan pemantauan input diskrit dan kontrol output relai.
Gunakan modul ini dalam sistem pembangkit listrik, kontrol turbin, dan otomasi yang sangat membutuhkan efisiensi ruang dan kepadatan sinyal. Fungsionalitas gabungannya mengurangi kompleksitas perangkat keras dan menyederhanakan arsitektur sistem.
