Ikhtisar Produk

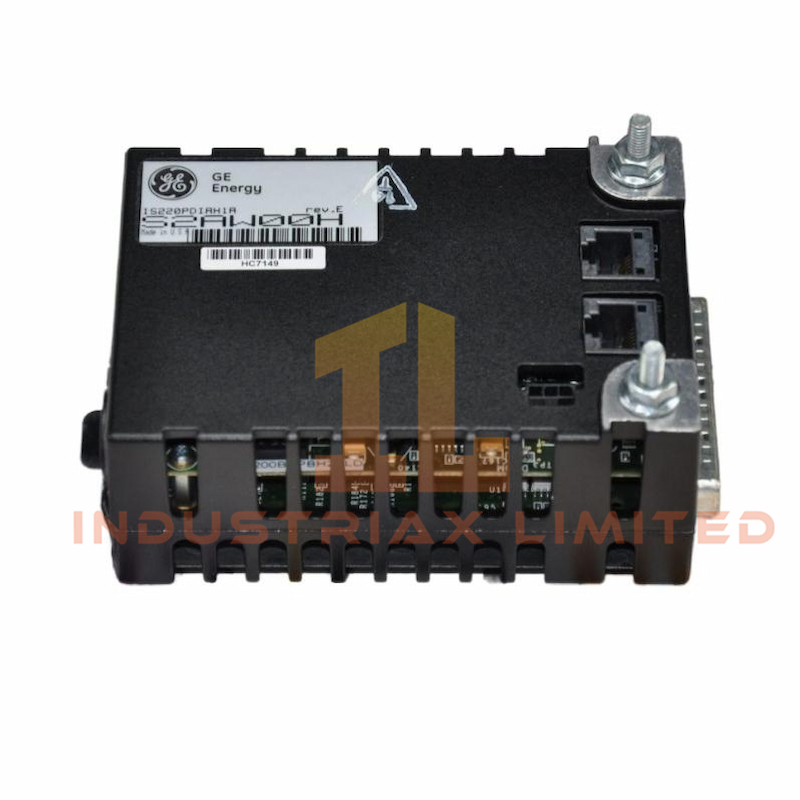

Itu IS220PDIAH1A Modul Input Diskret dari seri Mark VIe GE menyediakan antarmuka yang andal antara jaringan Ethernet dan papan terminal input diskret. Modul ini mencakup papan prosesor yang digunakan bersama oleh semua paket I/O Mark VIe dan papan akuisisi khusus untuk fungsi input diskret. Modul ini mendukung hingga 24 input kontak dan menangani tiga level tegangan saat dipasangkan dengan papan terminal yang kompatibel.
Input sistem terhubung melalui dua port Ethernet RJ-45 dan konektor daya tiga pin. Sinyal diskret masuk melalui konektor pin DC-37, memastikan komunikasi langsung dengan papan terminal. Indikator LED menawarkan diagnostik visual untuk status daya dan sinyal.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Seri |
Mark VIe |
| Model |
IS220PDIAH1A
|
| Keterangan |
Modul Input Diskrit |
| Tegangan Masukan |
28 V |
| Jumlah Saluran |
24 |
| Ukuran |
Ukuran 8,3 cm × 4,2 cm × 12,2 cm |
| Berat |
340 gram |
| Port Ethernet |
RJ-45 Ganda |
| Konektor Daya |
3 pin |
| Konektor Sinyal |
Pin DC-37 |
| Indikator Diagnostik |
Lampu status LED |
Fitur & Manfaat
-
Itu IS220PDIAH1A mendukung 24 input diskret untuk akuisisi sinyal yang fleksibel.
-
Ukurannya yang ringkas 8,3×4,2×12,2 cm mudah dipasang di lemari kontrol.
-
Dengan berat hanya 340 g, modul ini menyederhanakan pemasangan dan penanganan.
-
Port Ethernet ganda memastikan komunikasi jaringan yang andal.
-
Indikator LED memberikan umpan balik visual waktu nyata untuk diagnostik.
-
Konektor DC-37 memungkinkan integrasi yang aman dengan papan terminal.
-
Penginderaan tegangan didukung dengan TICI papan untuk konfigurasi input terisolasi.
Aplikasi & Kompatibilitas
Itu IS220PDIAH1A modul ini kompatibel dengan beberapa papan terminal GE termasuk TBCIH1 , TBCIH2 , TBCIH3 , TICI , dan STCIH1A . Mendukung mode kontrol simpleks, ganda, dan TMR, sehingga cocok untuk aplikasi industri yang dapat diskalakan.
Gunakan modul ini dalam pembangkit listrik, otomatisasi proses, dan sistem kritis keselamatan yang memerlukan pemantauan input diskrit. Modul ini tidak mendukung pemasangan rel DIN. DTCI papan, memastikan batas penerapan yang jelas.
