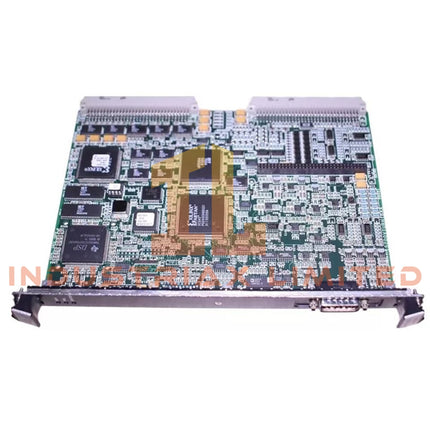

Kartu Output Relai Getaran GE IS200VROCH1BBR
Dikonfigurasi untuk aktuasi diskrit berbasis getaran dalam arsitektur kontrol turbin GE Mark VI, GE IS200VROCH1BBR (IS200VROCH1BBR Kartu Output Relai Getaran) menyediakan pengalihan relai elektromekanis berdasarkan sinyal input getaran yang diproses yang berasal dari saluran pemantauan VVIB atau jalur evaluasi logika pengontrol.
Modul ini menjalankan perubahan status relai alarm dan trip melalui enam saluran output Form-C, mengubah sinyal perlindungan digital menjadi kejadian pengalihan kontak kering terisolasi untuk sirkuit interlock eksternal dan jalur logika pematian.
Spesifikasi Perangkat Keras
| Parameter |
Spesifikasi |
| Model |
IS200VROCH1BBR |
| Merek |
GE |
| Asal |
AS |
| Berat |
0,3 kg |
| Dimensi |
160 mm x 120 mm x 25 mm |
| Suhu Operasi |
-30 derajat C hingga +65 derajat C |
| Konsumsi Daya |
Pasokan logika yang diberi daya dari backplane (tidak ditentukan) |
| Output Relai |
6 Form-C (SPDT) |
| Peringkat Kontak |
24 VDC @ 5 A; 48 VDC @ 1,2 A; 125 VDC @ 0,6 A |
| Sumber Input |
Papan VVIB / pengontrol |
| Isolasi |
Isolasi antar-saluran |
| Pemasangan |
PCB yang dipasang di panel |
| Konektor |
Blok terminal gaya Euro |
| Pelapis |
Pelapis konformal |
Arsitektur Eksekusi Output Trip Getaran GE Mark VI
IS200VROCH1BBR mengimplementasikan aktuasi diskrit berbasis relai yang berasal dari logika perlindungan getaran yang dieksekusi dalam rantai kontrol Mark VI. Sinyal input diproses sebelumnya oleh modul akuisisi getaran (seperti papan VVIB), kemudian dievaluasi terhadap logika ambang batas dalam sistem kontrol sebelum dipetakan ke status output relai.
Setiap saluran relai Form-C diisolasi secara elektrik untuk mencegah kopling silang selama kejadian trip bersamaan. Pengalihan kontak didorong oleh energi koil internal yang dikendalikan melalui struktur perintah backplane. Tahap output relai menyediakan transisi kontak kering yang terisolasi secara galvanik yang cocok untuk sirkuit interlock eksternal, di mana perilaku pewaktuan diatur oleh karakteristik respons elektromekanis daripada latensi bus deterministik.
Pertanyaan yang Sering Diajukan (FAQ)
Q: Apakah saluran relai independen di IS200VROCH1BBR?
A: Ya. Setiap saluran relai Form-C diisolasi secara elektrik untuk mencegah interferensi antar-saluran selama kejadian trip getaran.
Q: Bisakah output relai menangani pengalihan terus-menerus di bawah beban?
A: Masa pakai relai ditentukan oleh keausan kontak mekanis dan kondisi beban. Mengalihkan beban induktif memerlukan penekanan eksternal untuk membatasi degradasi kontak.
Q: Apakah kartu beroperasi tanpa papan input VVIB?
A: Tidak. Aktuasi relai tergantung pada pemrosesan sinyal getaran hulu. Tanpa input VVIB atau pengontrol, status output tetap tidak terdefinisi atau tidak aktif tergantung pada konfigurasi sistem.
Pedoman Pemasangan di Lapangan
Pasang modul pada panel kabinet kontrol yang diarde dengan kontinuitas sasis yang terverifikasi. Pertahankan pemisahan antara pengkabelan beban relai dan kabel sinyal getaran tingkat rendah untuk mengurangi kopling elektromagnetik. Semua sambungan terminal harus terpasang sepenuhnya dan diamankan secara mekanis sebelum diberi energi. Untuk beban relai induktif, perangkat penekan eksternal seperti snubber RC atau dioda flyback harus diterapkan untuk membatasi transien tegangan. Pastikan jarak yang memadai antara modul relai yang berdekatan untuk menghindari akumulasi termal dalam tata letak kabinet yang padat.
