Ikhtisar Produk

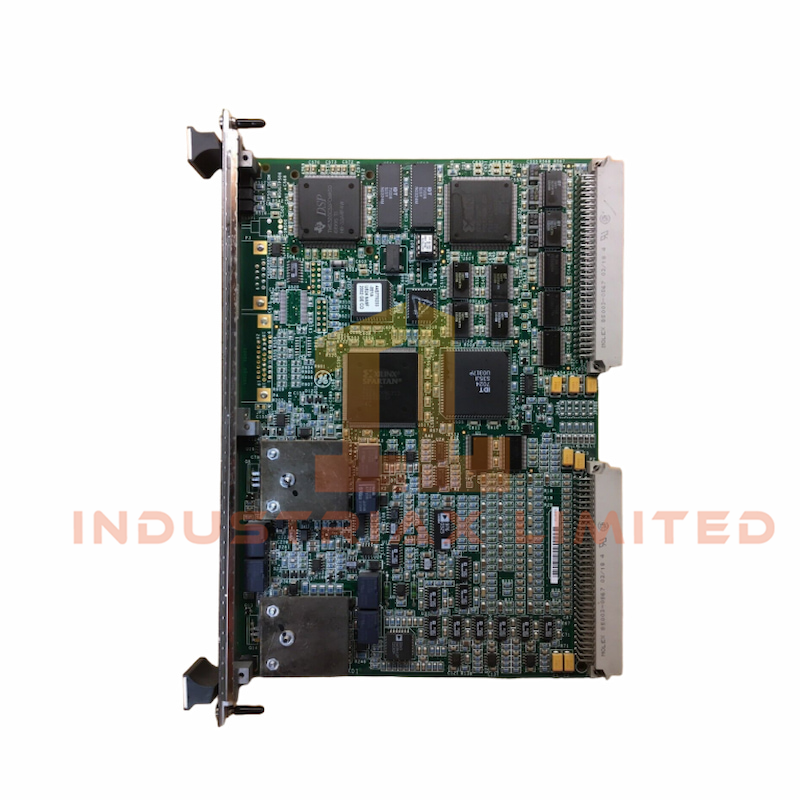

Itu IS200VAICH1D dari GE adalah papan input/output analog berkinerja tinggi yang dirancang untuk Markus VI Sistem kontrol. Sistem ini memproses 20 masukan analog dan menggerakkan 4 keluaran analog melalui dua papan terminal, yang masing-masing mendukung 10 masukan dan 2 keluaran.
Papan ini mengubah sinyal analog menjadi nilai digital dan mengirimkannya melalui backplane VME ke VCMI papan dan pengontrol. Untuk keluaran, ia mengubah sinyal digital menjadi arus analog dan mengirimkannya ke sirkuit pelanggan dengan presisi tinggi.
Itu IS200VAICH1D Mendukung konfigurasi simpleks dan triple modular redundancy (TMR). Dalam mode TMR, sinyal input disalurkan ke tiga rak VME (R, S, T), dan sinyal output dihasilkan menggunakan sirkuit khusus yang menjamin kontinuitas bahkan saat terjadi kegagalan perangkat keras.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200VAICH1D
|
| Seri |
Markus VI |
| Voltase |
Tegangan 24 VDC |
| Saat ini |
4–20 mA |
| Ukuran |
Ukuran 28 cm x 20 cm x 3 cm |
| Berat |
0,8 kg |
| Masukan Analog |
20 total (10 per papan terminal) |
| Keluaran Analog |
4 total (2 per papan terminal) |
| Tegangan Penggerak Keluaran |
Hingga 18 V pada terminal sekrup |
| Resistansi Beban |
Hingga 800 Ω pada kabel #18 sepanjang 1000 kaki |
| Jenis Input |
Tegangan, 4–20 mA, ±1 mA (jumper dapat dipilih) |
| Jenis Keluaran |
4–20 mA atau 0–200 mA (dapat dikonfigurasi) |
| Perlindungan Kebisingan |
Penekanan lonjakan dan frekuensi tinggi |
| Kompatibilitas Papan Terminal |
TBAIH1C atau lebih baru, semuanya STAI revisi |
Instalasi & Konfigurasi
Hubungkan setiap papan terminal ke rak VME menggunakan kabel berpelindung. Gunakan jumper pada papan terminal untuk memilih jenis input. Pastikan pemasangan dan pelindung yang tepat untuk integritas sinyal. Papan ini mendukung kabel jarak jauh dengan keluaran arus yang andal melalui kabel yang panjang.
Dalam mode simpleks, satu IS200VAICH1D menangani semua sinyal input dan output. Dalam pengaturan TMR, tiga papan bekerja secara paralel, dengan isolasi kesalahan otomatis untuk menjaga akurasi output.
Aplikasi & Kompatibilitas
Itu IS200VAICH1D ideal untuk otomasi industri, kontrol turbin, dan sistem pemantauan proses. Terintegrasi dengan mulus dengan Markus VI arsitektur dan mendukung redundansi simpleks dan TMR.
Gunakan papan ini di lingkungan yang membutuhkan pemrosesan sinyal analog yang presisi, toleransi kesalahan yang kuat, dan transmisi arus jarak jauh. Papan ini dapat dipasangkan dengan TBAIH1C atau papan terminal yang lebih baru dan semua STAI revisi.
