Keterangan
Ikhtisar Produk

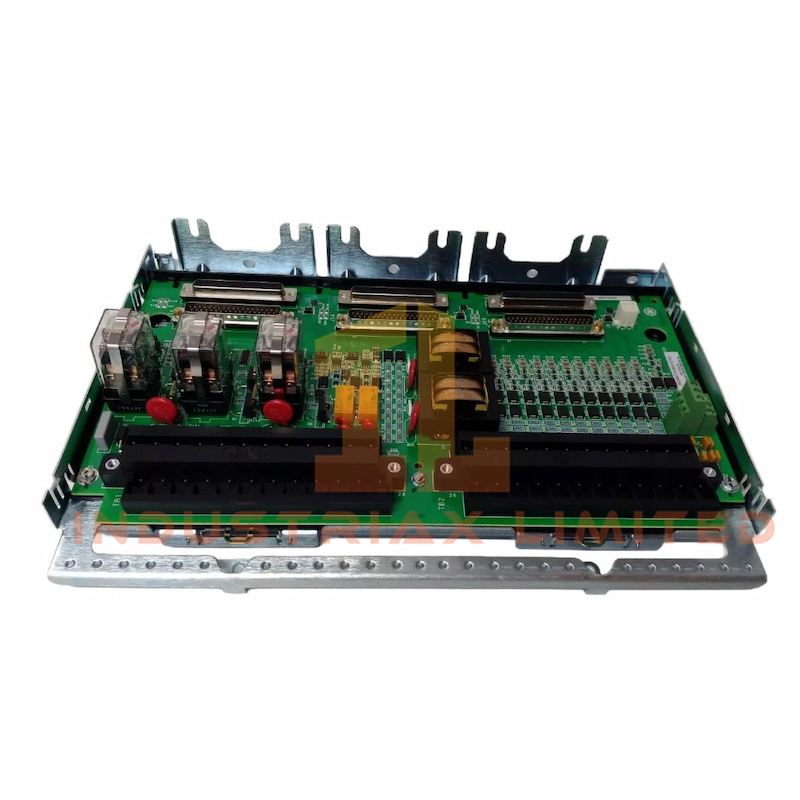

Itu IS200TTURH1CFD Papan Terminal Input Perlindungan Turbin Primer dari GE dirancang untuk kontrol turbin dengan keandalan tinggi. Papan ini terintegrasi secara mulus dengan VTUR , PTUR , dan YTUR Paket I/O, memungkinkan pemantauan kecepatan dan tegangan yang presisi. Papan ini mendukung 12 sensor denyut nadi dan mengalirkan 125 VDC ke koil pemutus utama untuk sinkronisasi otomatis.
Tiga relai onboard—K25, K25P, dan K25A—harus menutup secara bersamaan untuk memberi energi pada pemutus arus 52G . Papan mengarahkan sinyal melalui PR3 Dan JR4 konektor dalam sistem simpleks, dan meluas ke PR3 , PS3 , PT3 , JR4 , JS4 , dan JT4 dalam konfigurasi TMR.
Spesifikasi Teknis
| Spesifikasi |
Detil |
| Pabrikan |
GE |
| Nomor Bagian |
IS200TTURH1CFD
|
| Kompatibilitas Sistem |
Mark VIe |
| Voltase |
Tegangan 24 VDC |
| Saat ini |
3 Sebuah |
| Dimensi (mm) |
Ukuran 330 × 178 × 420 |
| Berat |
1,2 kg |
| Keluaran |
125 Vdc ke koil pemutus |
| Relai |
K25, K25P, K25A |
| Konektor (Simplex) |
PR3, JR4 |
| Konektor (TMR) |
PR3, PS3, PT3, JR4, JS4, JT4 |
Aplikasi & Kompatibilitas
Itu IS200TTURH1CFD papan kompatibel dengan GE Mark VIe sistem kontrol. Ini mendukung TRPG , TRPS , dan TRPA papan, beserta PTUR Paket I/O. Untuk lingkungan yang bersertifikat keamanan, gunakan TTURS1C . Catatan: TTURH1C tidak cocok untuk Markus VI sistem—penggunaan TTURH1B alih-alih.
Papan ini ideal untuk penginderaan kecepatan turbin, pemantauan tegangan/arus poros, dan perutean sinyal trip kecepatan berlebih. Papan ini memastikan perlindungan dan kontrol yang andal dalam aplikasi turbin berkinerja tinggi.
