Keterangan
Ikhtisar Produk

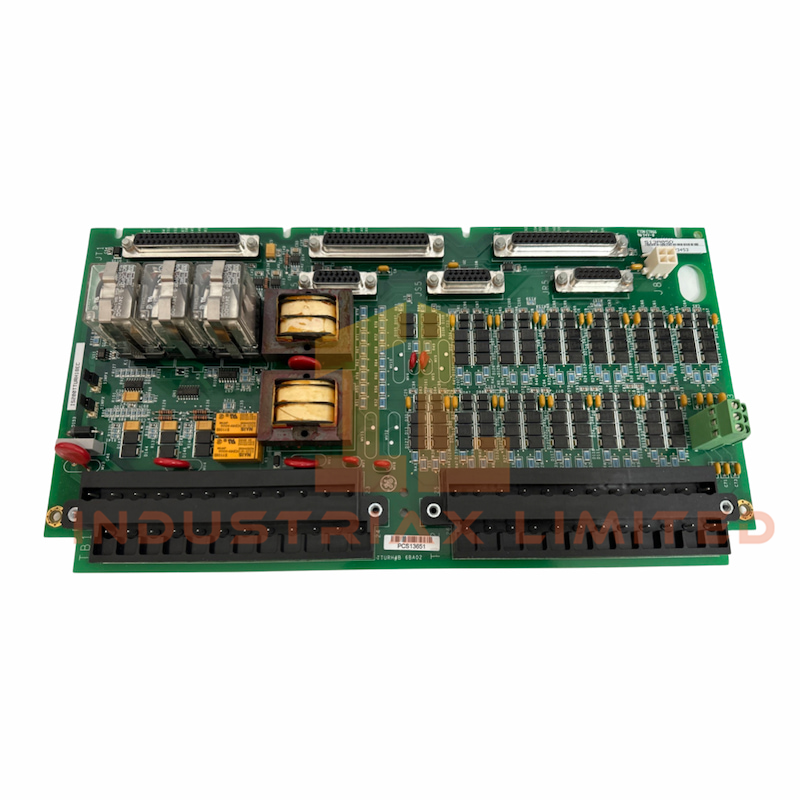

Itu IS200TTURH1BEC dari GE adalah papan terminal input perlindungan turbin utama yang dirancang untuk Markus VI Dan Mark VIe sistem kontrol. Ini berinteraksi dengan VTUR prosesor dan mendukung konfigurasi simpleks dan redundansi modular rangkap tiga (TMR).
Papan ini mengukur kecepatan turbin menggunakan dua belas input laju pulsa pasif yang terhubung ke roda gigi. Papan ini juga menerima sinyal tegangan generator dan bus dari transformator potensial dan memberikan output 125 VDC ke koil pemutus utama untuk sinkronisasi otomatis.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200TTURH1BEC
|
| Kode Pemesanan |
IS200TTURH1B
|
| Seri |
Mark VI / Mark VIe |
| Tegangan Keluaran |
125 VDC |
| Saat ini |
5 Sebuah |
| Ukuran |
Ukuran 34 cm × 18 cm × 5 cm |
| Berat |
0,5 kg |
| Input Kecepatan |
12 perangkat denyut nadi pasif |
| Keluaran Relai |
K25, K25P, K25A |
| Konektor |
JR5, JR1 (Simplex); JR5, JS5, JT5, JS1, JT1 (TMR) |
| Blok Terminal |
TB1 dan TB2, masing-masing 24 terminal |
| Pengukur Kawat |
Menerima hingga #12 AWG |
| Opsi Masukan TTL |
TB3 (membutuhkan daya eksternal) |
Instalasi & Konfigurasi
Hubungkan pickup magnetik, sensor poros, dan sinyal transformator ke blok terminal TB1 dan TB2. Gunakan jumper. JP1 Dan JP2 untuk memilih mode driver relai simpleks atau TMR. Untuk pickup kecepatan aktif TTL, sambungkan ke TB3 dengan daya eksternal.
Kabel berpelindung harus berakhir pada strip yang dibumikan di samping setiap blok terminal. Gunakan JR5 Dan JR1 konektor untuk sistem simpleks, dan keenam konektor untuk konfigurasi TMR.
Aplikasi & Kompatibilitas
Itu IS200TTURH1BEC ideal untuk kontrol turbin, sinkronisasi generator, dan otomasi industri. Terintegrasi dengan VTUR prosesor dan mendukung keduanya Markus VI Dan Mark VIe platform.
Gunakan papan ini di lingkungan keandalan tinggi yang memerlukan pengukuran kecepatan yang tepat, penginderaan tegangan, dan kontrol pemutus yang terkoordinasi.
