Keterangan
Ikhtisar Produk

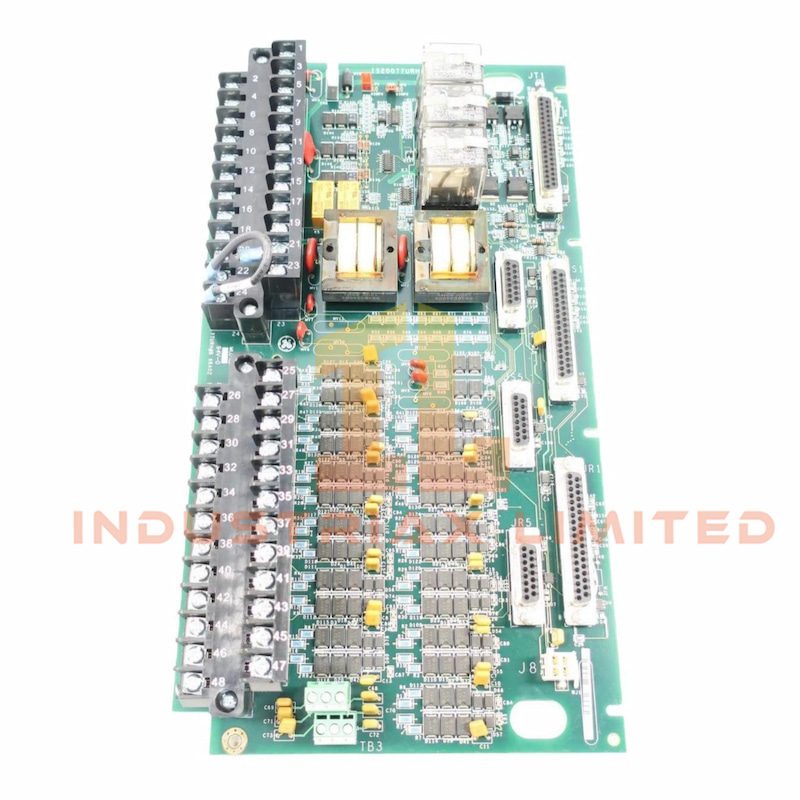

Itu IS200TTURH1BCC dari GE adalah papan terminal input perlindungan turbin utama yang dirancang untuk Markus VI Dan Mark VIe sistem kontrol. Ini berinteraksi dengan VTUR prosesor dan mendukung konfigurasi simpleks dan redundansi modular rangkap tiga (TMR).
Papan ini mengukur kecepatan turbin menggunakan dua belas input laju pulsa pasif yang terhubung ke roda gigi. Papan ini juga menerima sinyal tegangan generator dan bus dari transformator potensial dan memberikan output 125 VDC ke koil pemutus utama untuk sinkronisasi otomatis.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200TTURH1BCC
|
| Kode Pemesanan |
IS200TTURH1B
|
| Seri |
Mark VI / Mark VIe |
| Tegangan Keluaran |
125 VDC |
| Saat ini |
5 Sebuah |
| Ukuran |
Ukuran 34 cm × 18 cm × 5 cm |
| Berat |
0,5 kg |
| Input Kecepatan |
12 perangkat denyut nadi pasif |
| Keluaran Relai |
K25, K25P, K25A |
| Konektor |
JR5, JR1 (Simplex); JR5, JS5, JT5, JS1, JT1 (TMR) |
Fitur Fungsional
-
Mengukur kecepatan turbin melalui sensor roda bergigi
-
Menerima input sensor tegangan dan arus poros
-
Menyediakan 125 Vdc untuk menutup pemutus arus 52 gram melalui tiga keluaran relai
-
Antarmuka dengan VTUR menggunakan konektor JR5 dan JR1
-
Mendukung sistem TMR dengan kipas konektor yang diperluas
Aplikasi & Kompatibilitas
Itu IS200TTURH1BCC dirancang untuk sistem kontrol turbin yang membutuhkan pengukuran kecepatan yang presisi dan sinkronisasi pemutus. Sistem ini terintegrasi dengan VTUR prosesor di Markus VI sistem dan dukungan TMR konfigurasi untuk lingkungan keandalan tinggi.
Untuk Mark VIe sistem, model yang diperbarui TTURH1C Mengganti papan ini. Gunakan komponen ini dalam pembangkit listrik, otomasi industri, dan pengaturan proteksi generator sinkron.
