Ikhtisar Produk

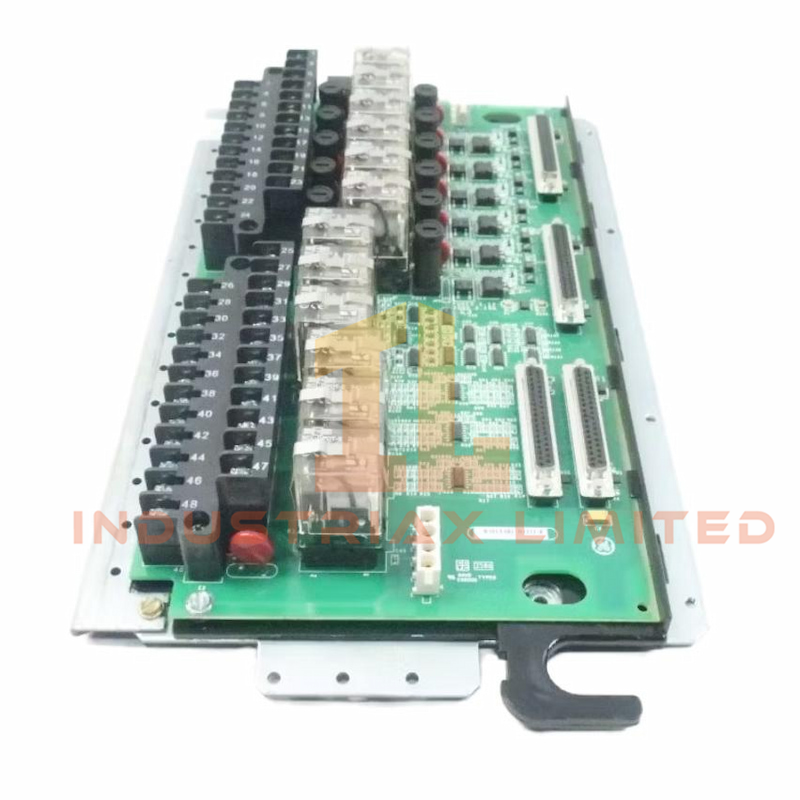

Itu IS200TRLYH1BGF dari GE adalah papan terminal keluaran relai yang dirancang untuk Markus VI Dan Mark VIe Sistem kontrol. Terdiri dari 12 relai magnetik plug-in, dengan sensor koil dan konfigurasi yang dapat dipilih melalui jumper untuk aplikasi lapangan yang fleksibel.
Relai 1–6 mendukung kontak Form-C kering atau kontrol solenoid menggunakan sumber 125 VDC, 115/230 VAC, atau 24 VDC opsional. Relai 7–11 menyediakan kontak Form-C yang terisolasi, sementara relai 12 mendukung beban khusus seperti transformator pengapian.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200TRLYH1BGF
|
| Kode Pemesanan |
IS200TRLYH1B
|
| Seri |
Mark VI / Mark VIe |
| Voltase |
125 VDC |
| Saat ini |
0,6 A |
| Ukuran |
Ukuran 34 cm × 18 cm × 6 cm |
| Berat |
0,5 kg |
| Keluaran Relai |
12 relai plug-in magnetik |
| Jenis Keluaran |
Kontak kering, solenoid, terisolasi Form-C |
| Konektor Daya |
JF1, JF2, TB3, JG1 |
| Terminal Kawat |
Dua blok, masing-masing 24 terminal |
| Pengukur Kawat |
Menerima hingga #12 AWG |
Instalasi & Konfigurasi
Hubungkan keluaran relai ke dua blok terminal yang dikencangkan dengan sekrup. Gunakan JF1 untuk daya solenoid ke keluaran 1–6, dan JG1 untuk relai 12. Hubungkan daya secara berantai melalui JF2 atau sambungkan langsung ke TB3. Pasang kembali jumper JP1–JP6 jika daya solenoid diperlukan. Lepaskan sekring untuk penggunaan kontak terisolasi guna mencegah kebocoran supresi.
Strip terminal pelindung yang terhubung ke sasis memastikan praktik pengkabelan yang aman. Setiap sirkuit relai dilengkapi peredam onboard dan sekring yang dapat dipilih melalui jumper untuk meningkatkan keamanan.
Aplikasi & Kompatibilitas
Itu IS200TRLYH1BGF terintegrasi dengan mulus ke dalam sistem kontrol turbin, otomasi industri, dan proteksi generator. Mendukung Markus VI Dan Mark VIe platform dan kompatibel dengan berbagai solenoida lapangan dan konfigurasi kontak.
Gunakan papan ini di lingkungan yang memerlukan kontrol keluaran relai yang fleksibel, penginderaan kumparan, dan distribusi daya yang aman.
