Keterangan
Ikhtisar Produk

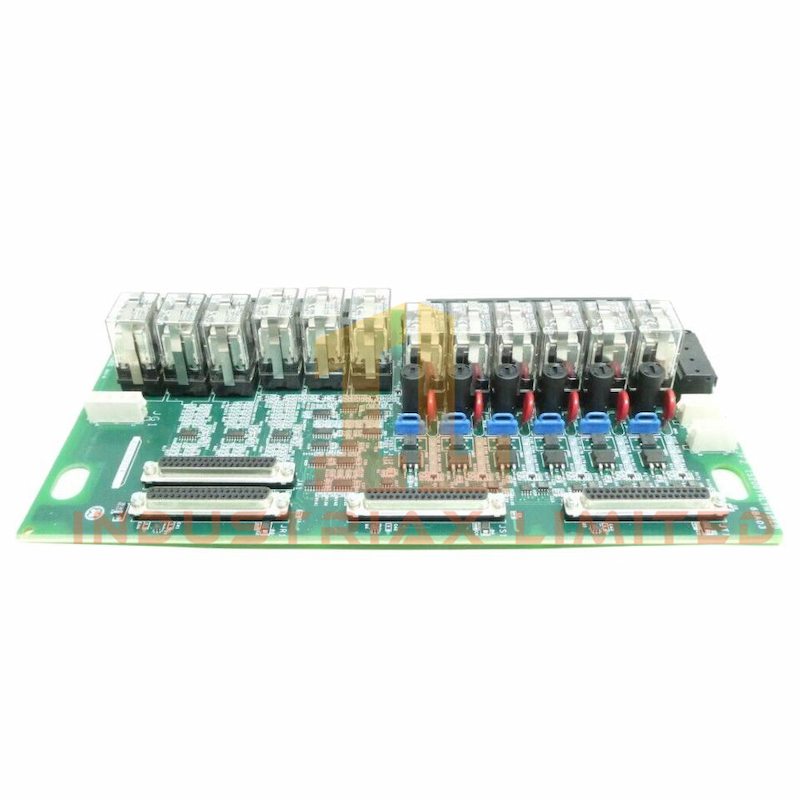

Itu IS200TRLYH1BED dari GE adalah papan terminal keluaran relai berkinerja tinggi yang dirancang untuk Markus VI Dan Mark VIe Platform kontrol. Termasuk 12 relai magnetik plug-in, dengan konfigurasi jumper fleksibel untuk kontrol kontak kering atau solenoid.
Relai 1–6 mendukung keluaran Form-C atau aktivasi solenoid menggunakan daya 125 VDC, 115/230 VAC, atau daya opsional 24 VDC. Relai 7–11 menawarkan kontak Form-C yang terisolasi, sementara relai 12 menangani beban khusus seperti transformator pengapian.
Papan ini terintegrasi dengan PDOA Paket I/O dalam sistem Mark VIe dan terhubung ke VCCC , VCRC , atau VGEN Papan dalam konfigurasi Mark VI. Mendukung konfigurasi simpleks dan redundansi modular rangkap tiga (TMR).
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200TRLYH1BED
|
| Kode Pemesanan |
IS200TRLYH1B
|
| Seri |
Mark VI / Mark VIe |
| Voltase |
125 VDC |
| Saat ini |
0,6 A |
| Ukuran |
Ukuran 34 cm × 18 cm × 6 cm |
| Berat |
0,5 kg |
| Keluaran Relai |
12 relai magnetik plug-in |
| Jenis Keluaran |
Kontak kering, solenoid, terisolasi Form-C |
| Konektor |
JA1 (simpleks), JR1/JS1/JT1 (TMR) |
| Antarmuka I/O |
Konektor pin DC-37 |
Instalasi & Konfigurasi
Hubungkan output relai ke dua blok terminal, masing-masing dengan 24 terminal yang mendukung kabel hingga #12 AWG. Gunakan konektor JF1 untuk daya solenoid ke output 1–6, dan JG1 untuk relai 12. Daya rantai daisy melalui JF2 , atau kabel langsung ke TB3 .
Pelompat JP1–JP6 Memungkinkan aktivasi solenoid medan dan mencakup sekring dan peredam individual. Lepaskan sekring untuk aplikasi kontak terisolasi guna mencegah kebocoran dari bus daya.
Aplikasi & Kompatibilitas
Itu IS200TRLYH1BED ideal untuk kontrol turbin, otomasi industri, dan sistem proteksi generator. Terintegrasi dengan Markus VI Dan Mark VIe arsitektur dan mendukung konfigurasi simpleks dan TMR.
Gunakan papan ini di lingkungan yang memerlukan kontrol keluaran relai yang fleksibel, penginderaan kumparan, dan distribusi daya yang aman di beberapa saluran relai.
