Keterangan
Ikhtisar Produk

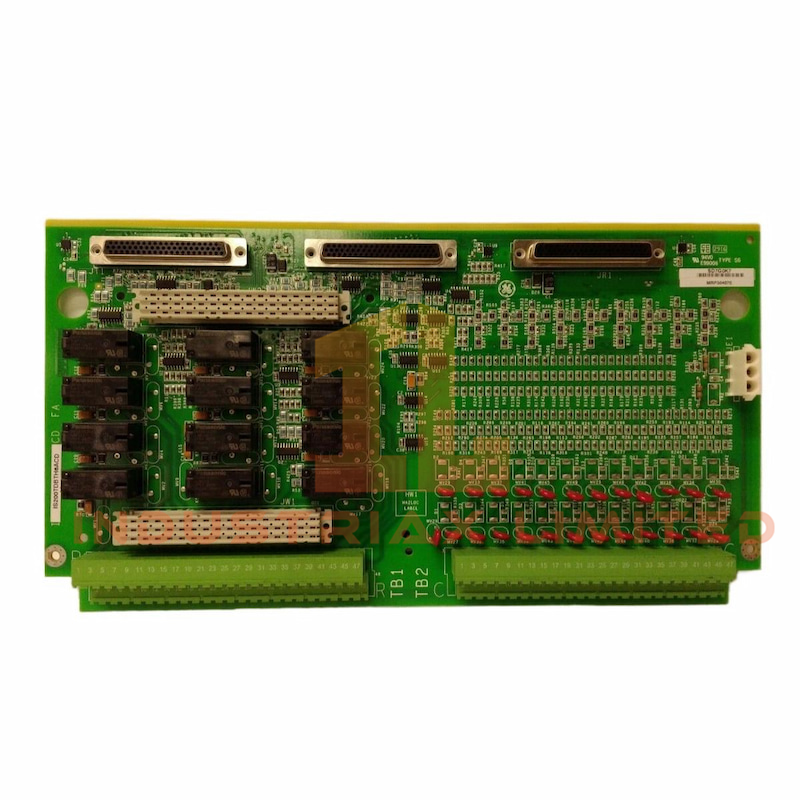

Itu IS200TDBTH6ACD dari GE adalah papan terminal input/output diskrit redundansi modular tiga (TMR) yang dirancang untuk Mark VIe Sistem kontrol. Mendukung pemasangan rel DIN atau datar dan mencakup 24 input kontak yang diisolasi secara grup dengan peredam derau terhadap lonjakan arus dan interferensi frekuensi tinggi.
Papan ini menyediakan 12 keluaran relai bentuk-C dan menerima kartu ekspansi relai opsional. Papan ini terhubung ke tiga PDIO Paket I/O melalui konektor tipe D, memungkinkan komunikasi Ethernet dengan pengontrol simpleks atau TMR.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200TDBTH6ACD
|
| Kode Pemesanan |
IS200TDBTH6A
|
| Seri |
Mark VIe |
| Voltase |
Tegangan 125 VDC |
| Saat ini |
2,5 mA |
| Ukuran |
Ukuran 34 cm × 18 cm × 3 cm |
| Berat |
0,4 kg |
| Masukan Kontak |
24 kelompok terisolasi |
| Keluaran Relai |
12 bentuk-C |
| Pemasangan |
Rel DIN atau kabinet |
| Blok Terminal |
Dua set 48 terminal |
| Pengukur Kawat |
Mendukung #18 AWG |
| Konektor Input |
JE1 3-pin Mate-n-lok® |
| Ekspansi Relai |
Konektor JW1 dan JW2 |
Instalasi & Konfigurasi
Pasang IS200TDBTH6ACD dengan isolator plastik pada dudukan lembaran logam untuk pemasangan di rel DIN. Atau, bautkan ke kabinet menggunakan rakitan logam. Sambungkan kabel langsung ke blok terminal TB1 dan TB2, dengan TB1 untuk relai dan TB2 untuk input kontak.
Gunakan JE1 untuk memasok tegangan pembasahan dan hubungkan papan opsi relai ke JW1 dan JW2. Akhiri kabel berpelindung pada braket terpisah untuk menjaga integritas sinyal.
Versi Papan
| Model |
Rentang Tegangan Pembasahan |
Tipe TB |
| TDBTH2A
|
Tegangan 16–32 Vdc |
Dapat dicolokkan |
| TDBTH4A
|
Tegangan 32–64 Vdc |
Dapat dicolokkan |
| TDBTH6A
|
Tegangan 100–145 VDC |
Dapat dicolokkan |
Aplikasi & Kompatibilitas
Itu IS200TDBTH6ACD ideal untuk kontrol turbin, otomasi industri, dan sistem proteksi generator. Terintegrasi dengan Mark VIe pengontrol dan dukungan PDIO Paket I/O untuk kontrol berbasis Ethernet.
Gunakan papan ini di lingkungan yang membutuhkan I/O diskrit dengan keandalan tinggi, proteksi lonjakan arus, dan konfigurasi keluaran relai yang fleksibel. Papan ini tidak kompatibel dengan pengaturan PDIO tunggal.
