Ikhtisar Produk

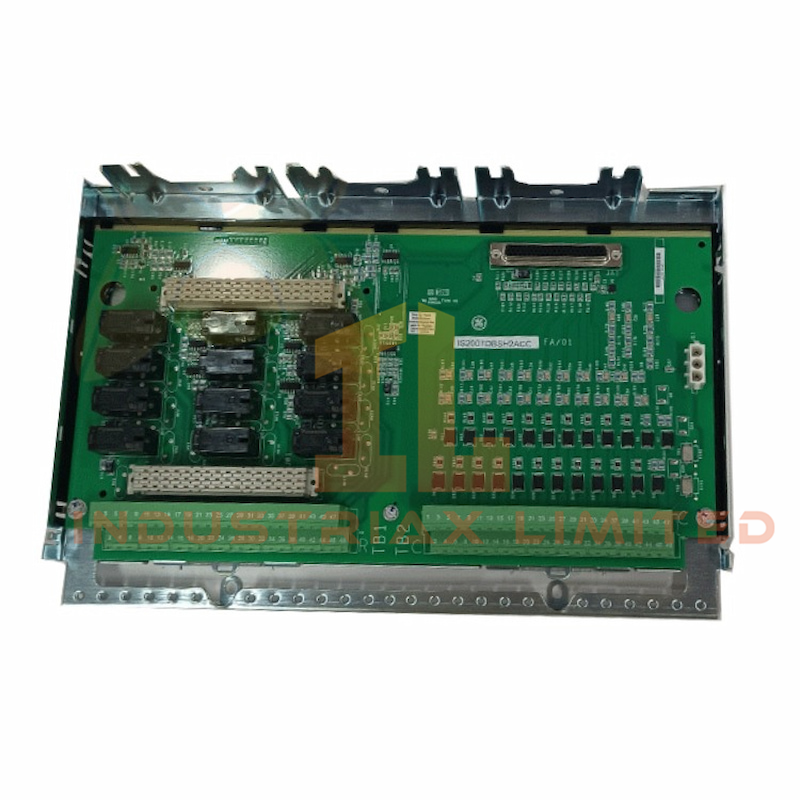

Itu IS200TDBSH2ACC dari GE adalah papan terminal input/output diskrit simpleks yang dirancang untuk sistem kontrol Mark* VIe. Papan ini mendukung pemasangan di rel DIN atau datar dan terintegrasi secara mulus dengan paket I/O PDIO melalui konektor tipe-D dan komunikasi Ethernet.
Papan ini menangani 24 masukan kontak yang diisolasi secara grup dengan tegangan pembasahan nominal 24 Vdc. Papan ini mencakup 12 keluaran relai bentuk-C dan mendukung tiga papan ekspansi relai opsional untuk distribusi daya tingkat lanjut dan pemantauan sekring.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200TDBSH2ACC
|
| Seri |
Mark* VIe |
| Masukan Kontak |
24 kelompok terisolasi |
| Keluaran Relai |
12 bentuk-C |
| Tegangan Pembasahan |
Nominal 24 Vdc (16–32 Vdc mengambang) |
| Saat ini |
2,5 mA |
| Ukuran |
Ukuran 34 cm × 18 cm × 5 cm |
| Berat |
0,5 kg |
| Pemasangan |
Rel DIN atau datar |
| Antarmuka |
Konektor tipe D, Ethernet PDIO |
Papan Ekspansi Opsional
-
IS200WROB : Mengonversi bagian relai agar sesuai IS200TRLYH1B , menambahkan sekering dan distribusi daya yang terdeteksi.
-
IS200WROF : Menambahkan sekering individual ke setiap relai umum, termasuk umpan balik tegangan.
-
IS200WROG : Mendistribusikan daya melalui sekering tunggal per relai, dengan umpan balik tegangan.
Varian Papan
| Model |
Rentang Tegangan Pembasahan |
Tipe TB |
| TDBSH2A
|
Tegangan 16–32 Vdc |
Dapat dicolokkan |
| TDBSH4A
|
Tegangan 32–64 Vdc |
Dapat dicolokkan |
| TDBSH6A
|
Tegangan 100–145 VDC |
Dapat dicolokkan |
Aplikasi & Kompatibilitas
Itu IS200TDBSH2ACC sangat ideal untuk sistem otomasi industri yang membutuhkan I/O diskrit yang andal. Ini terintegrasi dengan Mark VIe pengontrol dan dukungan PDIO Paket untuk kontrol berbasis Ethernet. Kompatibel dengan papan opsi relai GE untuk fungsionalitas yang ditingkatkan.
Gunakan papan ini dalam kontrol turbin, pembangkitan daya, atau aplikasi apa pun yang membutuhkan isolasi sinyal yang kuat dan kontrol keluaran relai.
