Ikhtisar Produk

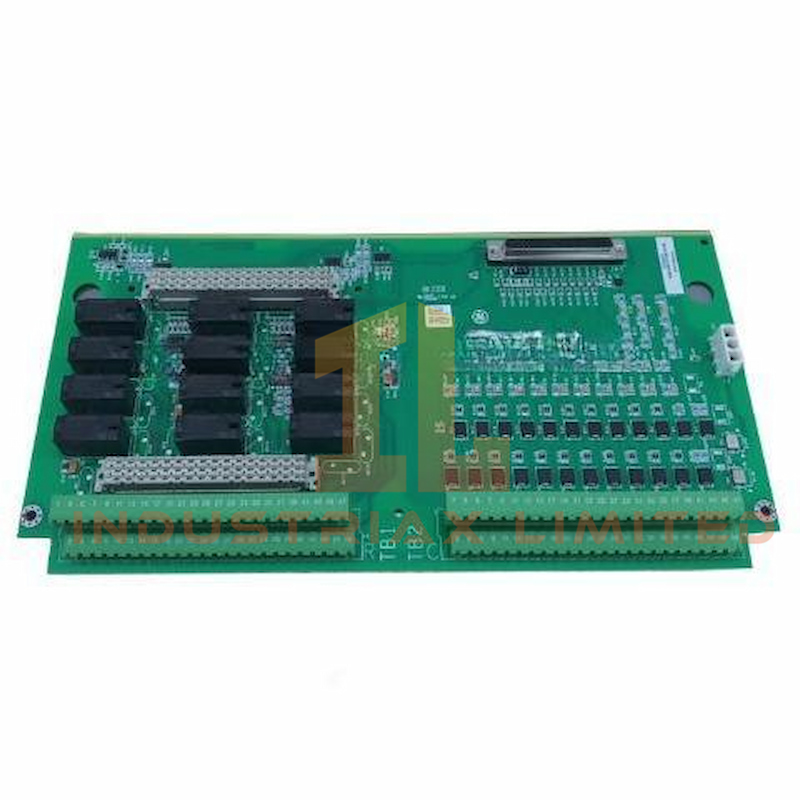

Itu IS200TDBSH2AAA dari GE adalah papan terminal input/output diskrit simpleks yang dirancang untuk Mark VIe Sistem kontrol. Mendukung pemasangan di rel DIN atau kabinet dan mencakup 24 input kontak yang diisolasi grup dengan peredam lonjakan arus dan derau frekuensi tinggi bawaan.
Papan ini menyediakan 12 keluaran relai bentuk-C dan menerima kartu ekspansi relai opsional untuk distribusi daya dan penginderaan yang lebih baik. Papan ini terhubung ke satu PDIO Paket I/O melalui konektor tipe D, memungkinkan komunikasi Ethernet dengan satu atau dua pengontrol.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200TDBSH2AAA
|
| Kode Pemesanan |
IS200TDBSH2A
|
| Seri |
Mark VIe |
| Voltase |
Tegangan 24 VDC |
| Saat ini |
2,5 mA |
| Ukuran |
Ukuran 34 cm × 18 cm × 5 cm |
| Berat |
0,5 kg |
| Masukan Kontak |
24 kelompok terisolasi |
| Keluaran Relai |
12 bentuk-C |
| Pemasangan |
Rel DIN atau kabinet |
| Blok Terminal |
Dua set 48 terminal |
| Pengukur Kawat |
Mendukung #18 AWG |
| Konektor Input |
JE1 3-pin Mate-n-lok® |
| Ekspansi Relai |
Konektor JW1 dan JW2 |
Instalasi & Konfigurasi
Pasang IS200TDBSH2AAA dengan isolator plastik pada dudukan lembaran logam untuk pemasangan di rel DIN. Atau, bautkan ke kabinet menggunakan rakitan logam. Sambungkan kabel langsung ke blok terminal TB1 dan TB2, dengan TB1 untuk relai dan TB2 untuk input kontak.
Titik terminal relai meliputi NC, NO, COM, SOL, VSENSE, dan RETURN. Jika menggunakan papan opsi, hubungkan ke JW1 dan JW2. Daya eksternal terhubung melalui konektor khusus pada papan opsi.
Aplikasi & Kompatibilitas
Itu IS200TDBSH2AAA ideal untuk kontrol turbin, otomasi industri, dan sistem proteksi generator. Terintegrasi dengan Mark VIe pengontrol dan dukungan PDIO Paket I/O untuk kontrol berbasis Ethernet.
Gunakan papan ini di lingkungan yang membutuhkan I/O diskrit yang andal, proteksi lonjakan arus, dan konfigurasi keluaran relai yang fleksibel. Papan ini mendukung satu atau dua koneksi jaringan dari PDIO ke pengontrol.
