Keterangan
Ikhtisar Produk

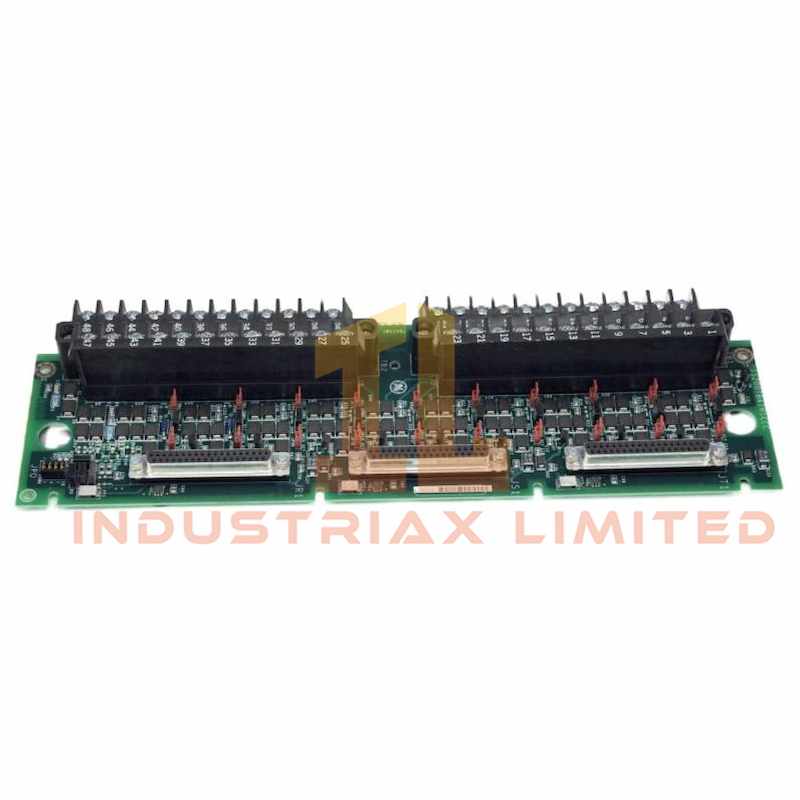

Itu IS200TBAIH1CCC Papan Terminal Input/Output Analog dari GE adalah modul antarmuka serbaguna yang dirancang untuk Sistem Kontrol Speedtronic Mark VIe. Modul ini mendukung 10 input analog dan 2 output analog, menawarkan kompatibilitas pemancar yang fleksibel dan perlindungan sinyal yang tangguh.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200TBAIH1CCC
|
| Seri Produk |
Mark VIe |
| Kategori |
Papan Terminal Input/Output Analog |
| Tegangan Masukan |
Tegangan 24 VDC |
| Arus Keluaran |
0–200 mA |
| Ukuran |
Ukuran 34 × 11 × 5 cm |
| Berat |
0,3 kg |
| Saluran |
10 AI, 2 AO |
| Jenis Konektor |
3 × pin DC-37 |
| Tegangan Keluaran |
24 Vdc per saluran |
| Arus Keluaran Maksimum |
21 mA per koneksi |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Konfigurasi & Perlindungan Sinyal
Itu IS200TBAIH1CCC Mendukung pemancar dua kawat, tiga kawat, empat kawat, dan berdaya eksternal. Setiap masukan menjangkau 1–5 Vdc dari sinyal 4–20 mA. Keluaran dapat dikonfigurasi untuk 0–20 mA atau 0–200 mA. Sirkuit peredam derau melindungi dari lonjakan arus dan interferensi frekuensi tinggi.
Konektivitas & Redundansi
Tiga konektor DC-37 memungkinkan konfigurasi simpleks atau Triple Modular Redundant (TMR). Dalam mode TMR, input menyebar ke kontrol R, S, dan T. Arus keluaran diagregasi dan diukur melalui shunt internal untuk pengaturan yang presisi.
Instalasi & Perisai
Dua blok terminal I/O mendukung pengkabelan langsung ke semua saluran. Setiap blok terdiri dari 24 terminal dan titik pelindung di sebelahnya untuk perlindungan interferensi. Terminal menerima kabel hingga #12 AWG, memastikan koneksi yang aman dan stabil.
Aplikasi & Kompatibilitas
Itu IS200TBAIH1CCC Terintegrasi secara mulus dengan sistem GE Mark VIe. Cocok untuk lingkungan industri yang membutuhkan penanganan input/output analog yang fleksibel, integritas sinyal yang tinggi, dan redundansi yang dapat diskalakan.
