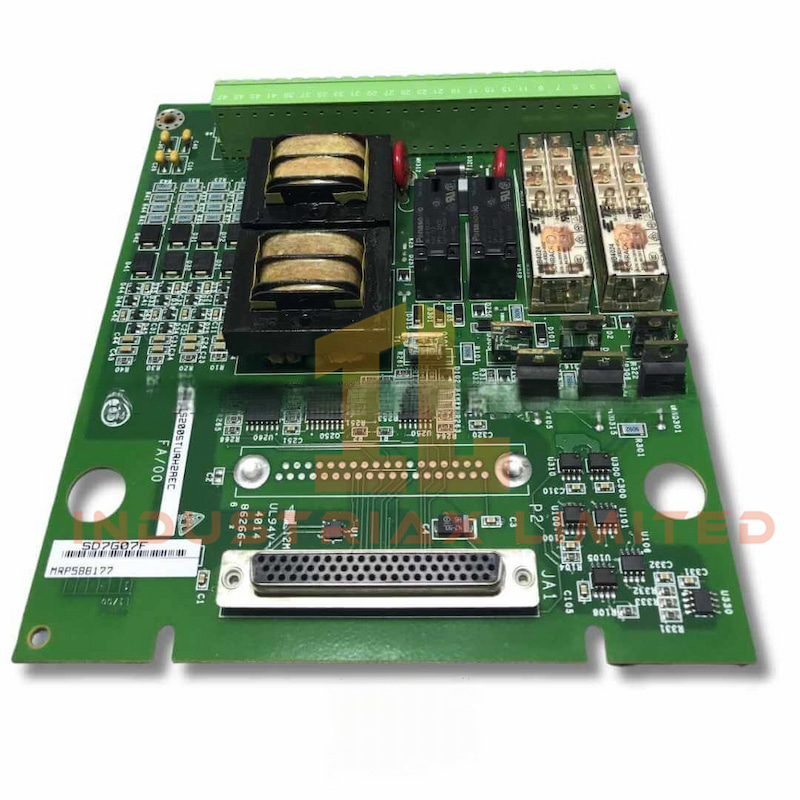

Papan Terminal Perlindungan Turbin GE IS200STURH2AEC
Ikhtisar Produk
GE IS200STURH2AEC menggabungkan pemantauan kecepatan, keluaran perjalanan, dan sinkronisasi dalam papan terminal yang ringkas.
Desainnya yang dapat ditumpuk mengurangi ukuran panel kontrol dan menyederhanakan tugas pemasangan kabel dan pemasangan di lapangan secara signifikan.
Papan terhubung ke paket I/O PTUR menggunakan konektor pin DC-62 untuk komunikasi yang andal.
Para insinyur mendapat manfaat dari 48 terminal bergaya Euro yang mengatur pemasangan kabel lapangan dan mempercepat proses kerja komisioning.
Manfaat Utama
- Empat masukan kecepatan pulsa independen untuk deteksi kecepatan berlebih yang tepat.
- Desain yang ringkas mendukung perbaikan yang mudah pada panel turbin.
- Konektor yang bening mengurangi kesalahan pemasangan kabel dan menyederhanakan perawatan.
- Integrasi Mark VIe yang mulus untuk pengoperasian yang lebih cepat.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200STURH2AEC |
| Seri |
Mark VIe |
| Voltase |
Tegangan 125 VDC |
| Saat ini |
0,5 A |
| Ukuran |
Ukuran 18 cm × 16 cm × 5 cm |
| Berat |
0,3 kg |
| Jumlah Terminal |
48 terminal bergaya Euro |
| Input Kecepatan |
Hingga 4 input pulsa |
| Keluaran Relai Trip |
2 (K1, K2) dengan relai pengaman H1, H2 |
| Relai Sinkronisasi |
2 relai (K25, K25P) |
| Konektor Paket I/O |
Pin DC-62 |
| Konektor Relai Trip |
Pin DC-37 |
Aplikasi
IS200STURH2AEC melindungi turbin dengan menggabungkan deteksi kecepatan berlebih, kontrol relai trip, dan dukungan sinkronisasi.
Cocok untuk penggerak mekanis, sinkronisasi generator, dan sistem yang memerlukan pemantauan masukan pulsa yang akurat.
Kesesuaian
Sepenuhnya kompatibel dengan arsitektur Mark VIe dan terintegrasi dengan modul PTUR dan relai trip seperti TPRG , TPRL , TPRS , dan TPRA .
Produsen: GE | Seri: Mark VIe | Komponen: IS200STURH2AEC
