Ikhtisar Produk

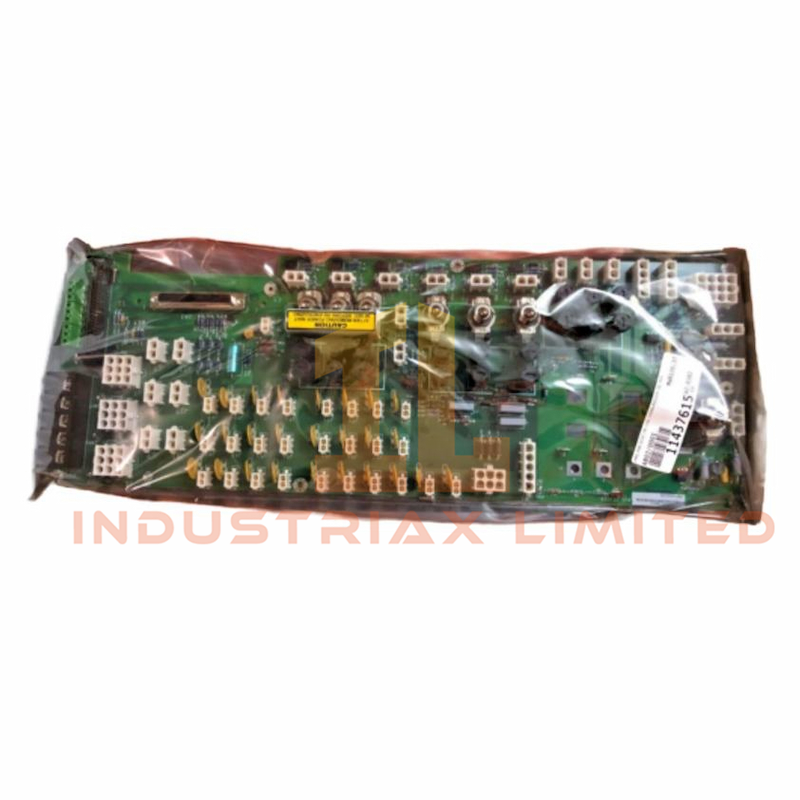

Itu GE IS200JPDCG1A Modul Distribusi Daya dari Seri Mark VI menyediakan perutean daya terpusat dan umpan balik sinyal diagnostik untuk sistem kontrol turbin gas. Mendukung pemasangan PPDA Paket I/O dan menerima masukan diagnostik dari papan lain melalui kabel pita 50-pin.
Modul ini menerima berbagai sumber daya, termasuk baterai 125V DC, 115/230V AC, dan hingga tiga input DC 28V yang terisolasi. Modul ini dilengkapi konektor khusus untuk setiap jenis input dan memungkinkan konfigurasi bus daya yang fleksibel.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Nomor Bagian |
IS200JPDCG1A
|
| Seri |
Markus VI |
| Voltase |
Tegangan 28 V DC |
| Saat ini |
19 Sebuah |
| Ukuran |
Ukuran 170 mm x 400 mm x 30 mm |
| Berat |
0,5 kg |
Instalasi & Antarmuka
-
Dipasang secara vertikal menggunakan empat sekrup di bagian atas dan bawah
-
Menerima PPDA Paket I/O melalui konektor JA1
-
Menerima sinyal diagnostik melalui konektor P2
-
Mendukung input 125V DC melalui JD1 Dan JD2
-
Terhubung ke DACA modul menggunakan JZ2
-
Menerima input AC 115/230V melalui JAC
-
Antarmuka dengan tiga sumber DC 28V terisolasi melalui JR , JS , dan JT
-
Menghubungkan bus daya 28PR , 28PS , dan 28PT jika dibutuhkan
Aplikasi & Kompatibilitas
Gunakan IS200JPDCG1A modul dalam GE Mark VI sistem kontrol turbin yang membutuhkan distribusi daya yang kuat dan umpan balik diagnostik. Ini terintegrasi dengan PPDA paket dan papan distribusi lainnya, yang mendukung konfigurasi input AC dan DC.
Ideal untuk kabinet kontrol di lingkungan turbin gas di mana perutean daya modular dan redundansi sangat penting.
