Keterangan
Ikhtisar Produk

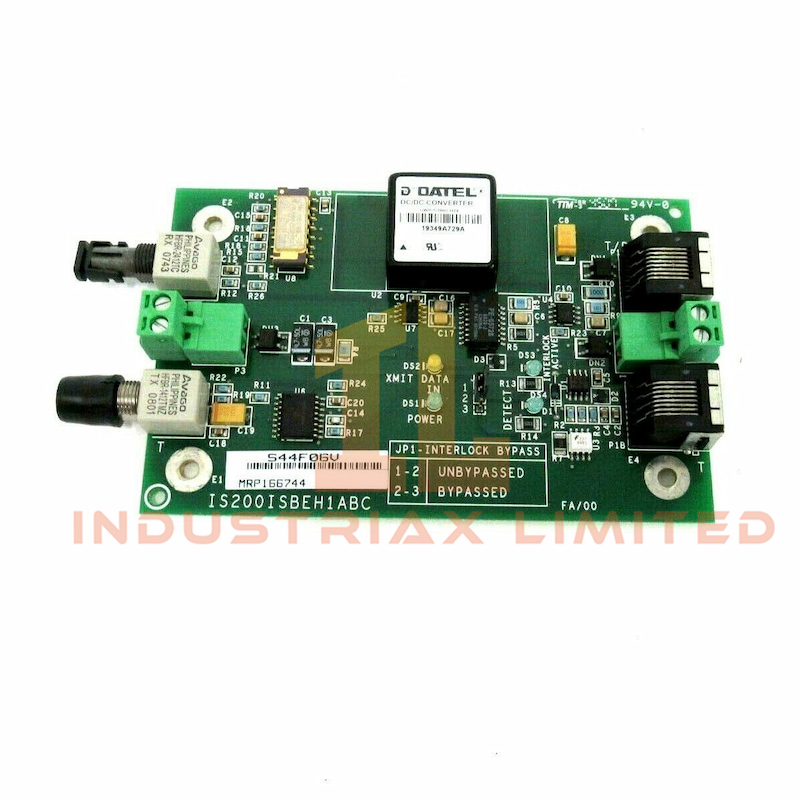

Itu IS200ISBEH1ABC Papan Ekstender ISBus dari GE dirancang untuk mengelola konversi sinyal serat optik dan listrik dalam Sistem Kontrol Speedtronic Mark VI. Papan ini menghubungkan sumber dupleks penuh seperti BALA atau ACL ke ISBus dan memungkinkan fungsi bypass saat kondisi daya atau interlock berubah.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200ISBEH1ABC
|
| Seri Produk |
Markus VI |
| Kategori |
Papan Ekstensi ISBus |
| Tegangan Masukan |
Tegangan 24 VDC |
| Konsumsi Daya |
5 watt |
| Rentang Tegangan |
18–36 Vdc (konverter dc-dc) |
| Ukuran |
Ukuran 12 × 8 × 6 cm |
| Berat |
0,1 kg |
| Konversi Sinyal |
RS-485 ke serat optik |
| Fungsi Relai |
Pengalihan bypass otomatis |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Perutean & Konversi Sinyal
Itu IS200ISBEH1ABC termasuk relai bypass yang mengalihkan sinyal transmisi antara P1A , P1B , dan P2 . Ketika terdapat tegangan 24 Vdc dan interlock tertutup, papan akan merutekan sinyal melalui konverter listrik-ke-optik. Jika daya hilang, papan akan merutekan ulang input optik dari P3 ke P2 , menjaga integritas komunikasi.
Desain Daya & Antarmuka
Konverter dc-dc terintegrasi menerima tegangan 18–36 Vdc dan mendukung daya input hingga 5 watt. Papan ini dilengkapi beberapa konektor untuk input dupleks penuh, data tambahan, dan transmisi serat optik, memastikan integrasi yang fleksibel dengan modul kontrol GE.
Aplikasi & Kompatibilitas
Itu IS200ISBEH1ABC Ideal untuk sistem kontrol turbin yang membutuhkan komunikasi ISBus yang kuat dan kemampuan bypass node. Sistem ini memastikan aliran data yang andal melalui antarmuka serat optik dan listrik, bahkan saat terjadi kehilangan daya atau gangguan interlock.
