Keterangan
Ikhtisar Produk

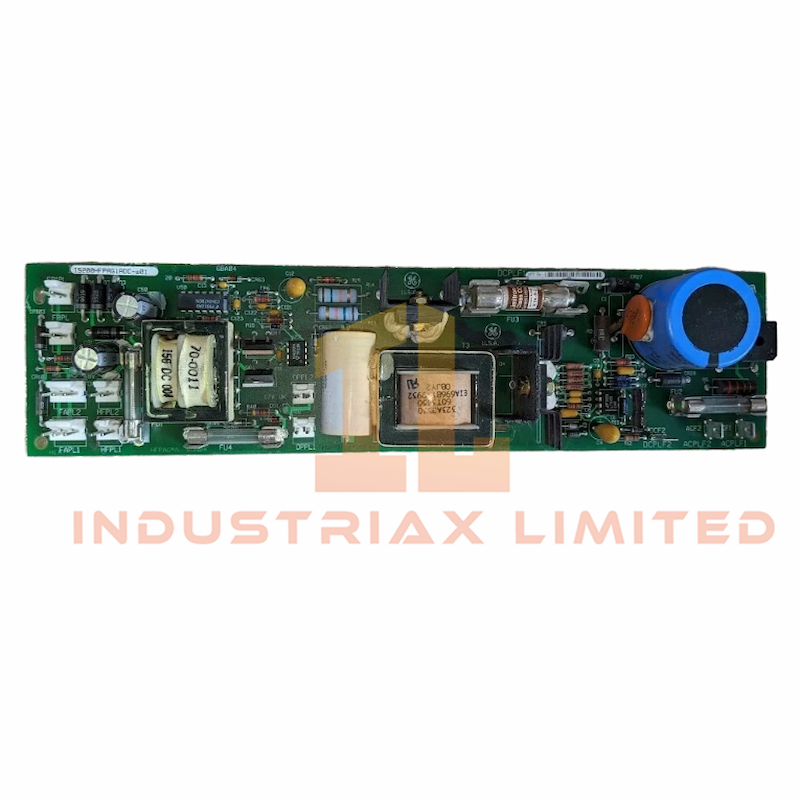

Itu IS200HFPAG1ADC Papan Catu Daya AC/Kipas Frekuensi Tinggi dari GE dirancang untuk Sistem Kontrol Speedtronic Mark VI. Papan ini mengubah input AC atau DC menjadi beberapa output yang diatur, termasuk tegangan gelombang persegi dan tegangan terisolasi, untuk mendukung sirkuit kipas dan kontrol.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200HFPAG1ADC
|
| Seri Produk |
Markus VI |
| Kategori |
Papan Catu Daya AC/Kipas |
| Tegangan Masukan |
230 Vac atau 230–1000 Vdc |
| Tegangan Keluaran |
48/52 V ac & dc, 17,7/19,1 V ac |
| Batas Beban Keluaran |
90 VA maks |
| Ukuran |
Ukuran 26 × 10 × 8 cm |
| Berat |
0,3 kg |
| Konektor |
4 input tusuk, 8 output colokan |
| Indikator |
2 LED untuk status tegangan |
| Perlindungan |
4 sekering |
| Akronim Fungsional |
HFPA |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Konversi Daya & Perlindungan Sirkuit
Itu IS200HFPAG1ADC Menerima input dari belitan AC terisolasi atau tautan DC drive. Output gelombang persegi dan DC dihasilkan untuk konfigurasi G1 dan G2. Papan ini dilengkapi empat sekring dan dua LED untuk memantau dan melindungi output tegangan.
Desain Komponen & Antarmuka
Papan ini memiliki delapan konektor colokan untuk distribusi output dan empat terminal tusuk untuk input. Papan ini menggunakan kapasitor tegangan tinggi, resistor film logam, dan kombinasi kapasitor keramik dan vinil poliester untuk kinerja yang stabil.
Aplikasi & Kompatibilitas
Itu IS200HFPAG1ADC Mendukung kebutuhan daya AC dan kipas frekuensi tinggi dalam sistem kontrol turbin GE Mark VI. Ideal untuk lingkungan yang membutuhkan penyaluran daya terisolasi dan pengaturan keluaran multi-tegangan.
