Ikhtisar Produk

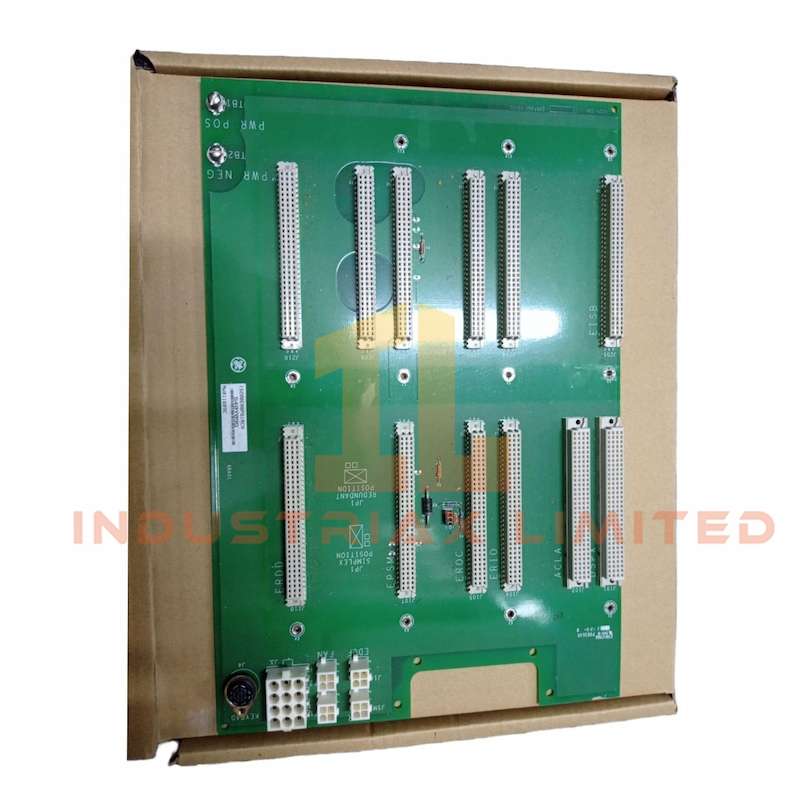

Itu IS200ERBPG1ACA Exciter Regulator Backplane dari GE adalah hub konektivitas sentral untuk sistem kontrol eksitasi EX2100. Hub ini menghubungkan papan sirkuit cetak internal dengan modul eksternal dan mendistribusikan daya teregulasi ke seluruh konfigurasi simpleks dan redundan.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200ERBPG1ACA |
| Seri Produk |
Eksitasi EX2100 |
| Kategori |
Backplane Pengatur Eksitasi |
| Tegangan Masukan |
±5 V |
| Rentang Saat Ini |
0–20 mA |
| Ukuran |
Ukuran 24 × 16 × 6 cm |
| Berat |
0,2 kg |
| Distribusi Daya |
+5V, +15V, +24V, +70V |
| Papan yang Didukung |
IS200ERIO , IS200ERDD , IS200EROC , EPSM, EISB |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Distribusi Daya & Konektivitas
Itu IS200ERBPG1ACA menerima 125 Vdc dari EPDM dan menyalurkannya melalui modul EPSM untuk memasok tegangan level logika. Modul ini memberi daya pada pengontrol M1, M2, dan C, serta mendistribusikan +24 Vdc ke modul eksternal seperti unit de-eksitasi, crowbar, dan detektor ground. +70 Vdc terisolasi juga disediakan untuk ExTB Dan TB ECTO papan.
Integrasi & Konfigurasi Papan
Dalam pengaturan simpleks, backplane menampung ACLA , DSPX , IS200ERIO , IS200ERDD , IS200EROC , dan modul EPSM. Konfigurasi redundan mencerminkan tata letak ini dan menetapkan ERBP sebagai kontrol M1. Integrasi opsional dengan EISB papan meningkatkan fleksibilitas sistem.
Aplikasi & Kompatibilitas
Itu IS200ERBPG1ACA Ideal untuk sistem kontrol turbin yang membutuhkan distribusi daya modular dan integrasi tingkat papan. Mendukung arsitektur kontrol regulator simpleks dan redundan dalam platform EX2100 GE.
