Keterangan
Ikhtisar Produk

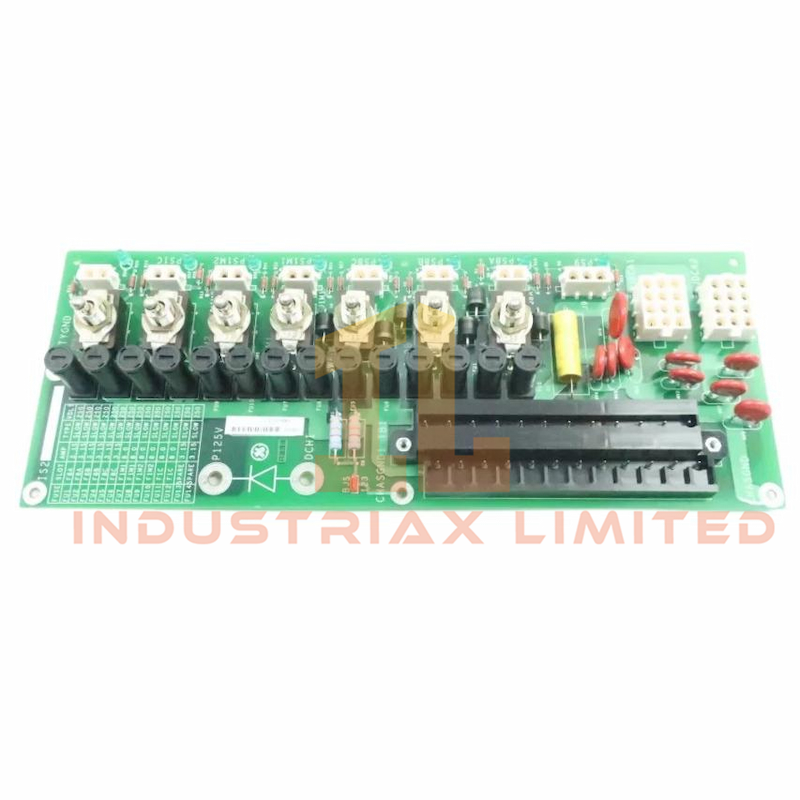

Itu IS200EPDMG1ABA Modul Distribusi Daya Eksitasi dari GE menyalurkan daya 125 Vdc yang difilter ke papan kontrol, I/O, dan proteksi dalam sistem eksitasi EX2100. Modul ini dipasang di samping IS200EPBP Exciter Power Backplane dan mendukung sumber daya utama dan cadangan.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200EPDMG1ABA
|
| Seri Produk |
Eksitasi EX2100 |
| Kategori |
Modul Distribusi Daya Eksitasi |
| Tegangan Masukan |
125 VDC |
| Arus Masukan |
1 Sebuah |
| Ukuran |
Ukuran 16 × 10 × 6 cm |
| Berat |
0,3 kg |
| Masukan Cadangan |
Satu atau dua 120 V ac |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Arsitektur & Antarmuka Daya
Itu IS200EPDMG1ABA menerima 125 VDC dari baterai stasiun dan menerima hingga dua input cadangan AC 120 V. Konverter eksternal (DACA atau DACB) menyearahkan AC ke DC, menghasilkan output P125V dan R125V. Tegangan ini di-ground-kan di tengah pada ±62,5 V dan didistribusikan melalui output yang dilengkapi sekering dengan sakelar toggle dan indikator LED.
Distribusi Keluaran
Modul ini memberi daya hingga tiga IS200EGPA Papan Penguat Pulsa Gerbang Eksiter, satu IS200EXTB Papan Terminal Exciter, dan tiga IS200EPSM Modul Catu Daya Exciter. Setiap output terhubung langsung ke IS200EPBP backplane untuk distribusi yang efisien.
Aplikasi & Kompatibilitas
Itu IS200EPDMG1ABA Mendukung sistem eksitasi GE EX2100 dan terintegrasi dengan konfigurasi kabinet lama dan hibrida. Hal ini memastikan penyaluran daya yang andal ke papan eksitasi dan modul eksternal, termasuk unit crowbar dan deeksitasi.
