Keterangan

Ikhtisar Produk

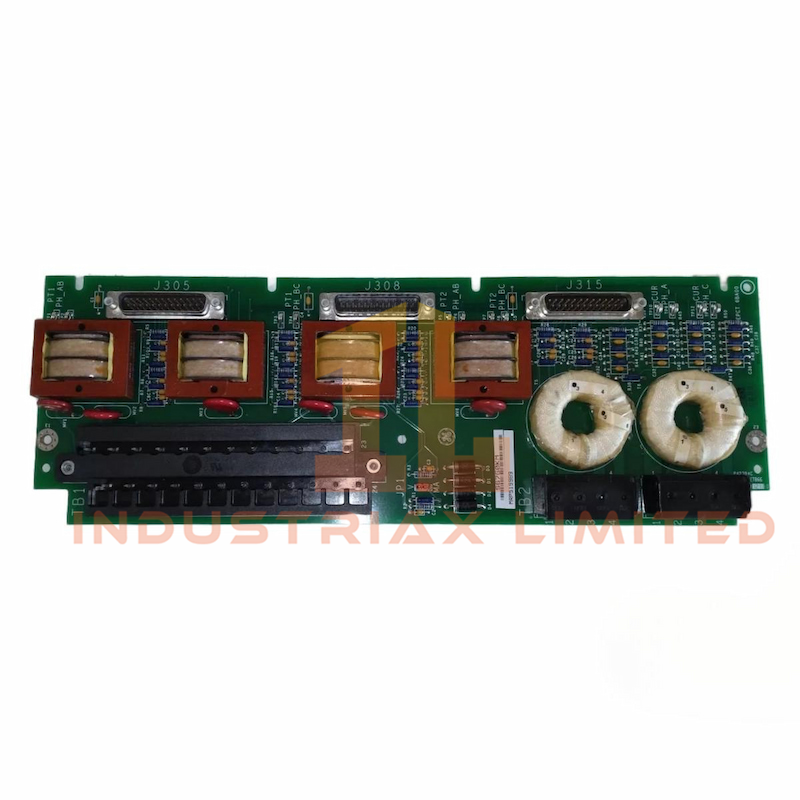

Itu IS200EPCTG1AAA Papan Terminal PT/CT Exciter dari GE menyediakan pengukuran tegangan dan arus terisolasi untuk sistem eksitasi EX2100. Papan ini dilengkapi transformator isolasi untuk dua input PT 3 fase dan dua input CT, memastikan transmisi sinyal yang aman ke papan EMIO.

Spesifikasi Teknis

Spesifikasi	Rincian
Pabrikan	GE (General Electric)
Nomor Model	IS200EPCTG1AAA
Seri Produk	Eksitasi EX2100
Kategori	Papan Terminal PT/CT
Rentang Tegangan	Tegangan ±10 Vdc
Rentang Saat Ini	4–20 mA
Ukuran	Ukuran 18 × 12 × 8 cm
Berat	0,4 kg
Blok Terminal	TB1, TB2, TB3
Titik Uji	TP9–TP12
Jaminan	12 bulan sejak tanggal pengiriman

Pengukuran & Antarmuka

Itu IS200EPCTG1AAA Menerima masukan PT pada 115 V rms dan masukan CT pada 1 A atau 5 A rms. Alat ini melakukan pengukuran tegangan delta terbuka menggunakan dua transformator isolasi, menghasilkan keluaran 1,533 V rms. Papan ini dilengkapi empat titik uji tegangan dan mendukung masukan analog untuk tegangan atau arus.

Aplikasi & Kompatibilitas

Modul ini terintegrasi dengan sistem eksitasi EX2100 GE dan terhubung ke papan kontrol EMIO. Modul ini mendukung kabel panjang hingga 1000 kaki menggunakan kabel AWG #12 atau #10. Untuk pengaturan keandalan tinggi, pengguna dapat menggunakan tiga IS200EPCTG1AAA papan secara paralel.

Spesifikasi

• Dimensi: Ukuran 18 × 12 × 8 cm
• Merek: GE
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
