Ikhtisar Produk

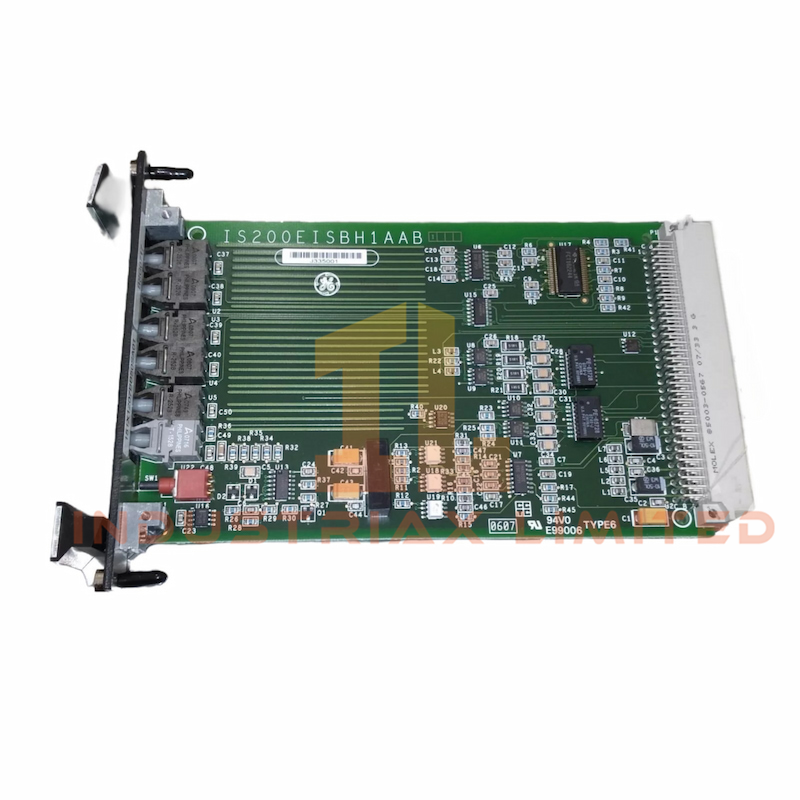

Itu IS200EISBH1AAB Papan Exciter ISBus dari GE adalah antarmuka komunikasi khusus untuk pengontrol M1, M2, dan C dalam sistem eksitasi EX2100. Papan ini mengirimkan sinyal umpan balik serat optik ke DSPX pengontrol dan mendukung komunikasi RS-232C dengan alat dan papan tombol eksternal.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200EISBH1AAB
|
| Seri Produk |
Eksitasi EX2100 |
| Kategori |
Papan ISBus Exciter |
| Tegangan Masukan |
Tegangan 24 VDC |
| Port Komunikasi |
6 serat optik, RS-232C |
| Rentang Kecepatan Baud |
1200 hingga 38,4 KBaud |
| Ukuran |
Ukuran 16 × 12 × 3 cm |
| Berat |
0,4 kg |
| Akronim Fungsional |
EISB |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Perutean Sinyal & Antarmuka
Itu IS200EISBH1AAB termasuk enam konektor serat optik untuk umpan balik tegangan dan arus dari IS200EDCFG1ADC papan. Ini juga menangani sinyal detektor tanah dan berkomunikasi dengan DSPX pengontrol melalui backplane kontrol. Port RS-232C mendukung koneksi keypad dan alat dengan kecepatan data yang andal.
Daya & Konektivitas
Papan ini menerima +24 Vdc dan daya balik dari backplane. Papan ini dilengkapi penerima dan pemancar optik yang dikelompokkan untuk manajemen sinyal yang efisien. Tata letak panel depan menyederhanakan perutean dan diagnostik serat optik.
Aplikasi & Kompatibilitas
Itu IS200EISBH1AAB Terintegrasi secara mulus dengan sistem eksitasi GE EX2100. Mendukung kontrol generator, umpan balik serat optik, dan komunikasi perangkat eksternal. Ideal untuk lingkungan turbin yang membutuhkan pertukaran data berkecepatan tinggi dan terisolasi.
