Ikhtisar Produk

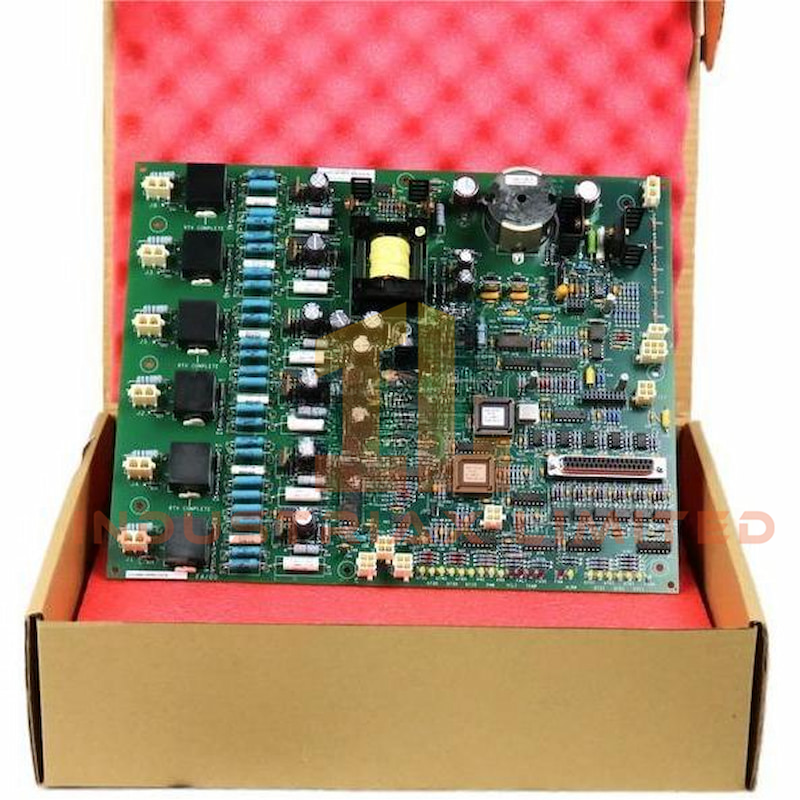

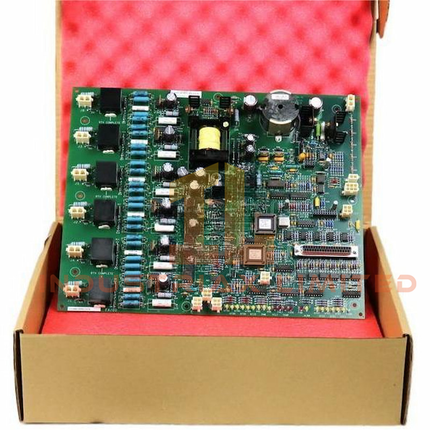

Itu IS200EHPAG1DAB Papan Penguat Pulsa Gerbang Eksitasi dari GE merupakan antarmuka penting antara pengontrol dan Jembatan Daya dalam sistem eksitasi EX2100. Papan ini menerima perintah gerbang dari ESEL papan dan menghasilkan pulsa pengapian untuk enam SCR. Papan ini juga menangani umpan balik konduksi, pemantauan aliran udara, dan penginderaan suhu.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200EHPAG1DAB
|
| Seri Produk |
EX2100 |
| Kategori |
Papan Penguat Pulsa Gerbang Eksiter |
| Jenis Konektor |
G1 |
| Versi Papan |
D-Sub |
| Ukuran |
Ukuran 18 × 12 × 12 cm |
| Berat |
1 kg |
| Saluran SCR |
6 |
| Alarm Suhu |
RTD atau sakelar termal ganda |
| Pemantauan Aliran Udara |
Sakelar yang digerakkan oleh kipas |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Fitur Pemantauan & Perlindungan
Itu IS200EHPAG1DAB Mendukung pemantauan suhu berbasis RTD dan konfigurasi sakelar Klixon yang lama. Alarm dipicu pada suhu 76 °C dan aktif pada suhu 87 °C. Sakelar rotasi kipas mendeteksi aliran udara melintasi jembatan, memastikan pendinginan yang tepat dan isolasi kesalahan.
Antarmuka & Kontrol Sinyal
Papan ini terhubung langsung ke ESEL untuk input perintah gerbang dan mendistribusikan sinyal ke SCR. Modul ini terintegrasi secara mulus dengan sistem retrofit dan sistem eksitasi baru, menawarkan opsi umpan balik yang fleksibel dan deteksi kesalahan yang andal.
Aplikasi & Kompatibilitas
Itu IS200EHPAG1DAB Ideal untuk sistem kontrol turbin yang membutuhkan kontrol gerbang SCR yang presisi dan pemantauan lingkungan. Mendukung instalasi baru maupun retrofit, memastikan kompatibilitas dengan konfigurasi jembatan yang ada.
