Keterangan
Ikhtisar Produk

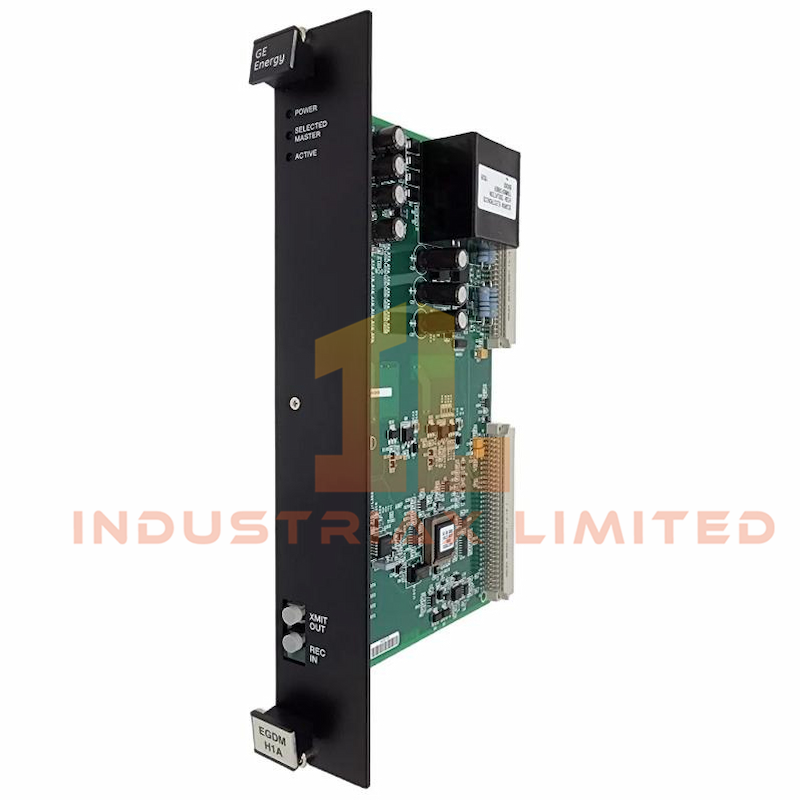

Itu IS200EGDMH1ADE Modul Detektor Tanah Eksitasi dari GE dirancang untuk mendeteksi resistansi kebocoran medan di sirkuit generator dalam sistem eksitasi EX2100. Modul ini memantau sisi AC dan DC dan terintegrasi dengan UJIAN modul atenuasi untuk deteksi gangguan tanah yang tepat.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200EGDMH1ADE
|
| Seri Produk |
Eksitasi EX2100 |
| Kategori |
Modul Detektor Tanah |
| Tegangan Masukan |
Tegangan 24 VDC |
| Teknologi |
Pemasangan di permukaan |
| Faktor Bentuk |
Slot ganda, tinggi 6U |
| Ukuran |
Ukuran 18 × 12 × 6 cm |
| Berat |
0,3 kg |
| Mode Konfigurasi |
Simplex atau Redundan (C, M1, M2) |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Perutean Sinyal & Kontrol Utama
Dalam pengaturan redundan, tiga IS200EGDMH1ADE Papan beroperasi sebagai Controller (C), Master 1 (M1), dan Master 2 (M2). Konfigurasi dikelola melalui pin program pada konektor P2. Master aktif menerima sinyal gelombang persegi 50 V dari DSPX melalui EISB , yang diarahkan ke UJIAN modul dan diterapkan ke resistor penginderaan.
Pemantauan & Deteksi Kesalahan
Modul menerima sinyal tegangan dari UJIAN melalui kabel sembilan konduktor. Alat ini menentukan kebocoran arde dengan menganalisis tegangan pada resistor penginderaan. Kontrol relai dan komunikasi serat optik memastikan pemilihan induktor yang akurat dan isolasi gangguan.
Aplikasi & Kompatibilitas
Itu IS200EGDMH1ADE ideal untuk sistem turbin yang membutuhkan deteksi gangguan tanah yang presisi dan redundansi. Ini terintegrasi dengan EPBP , UJIAN , DSPX , dan EISB komponen dalam arsitektur EX2100 GE.
