Ikhtisar Produk

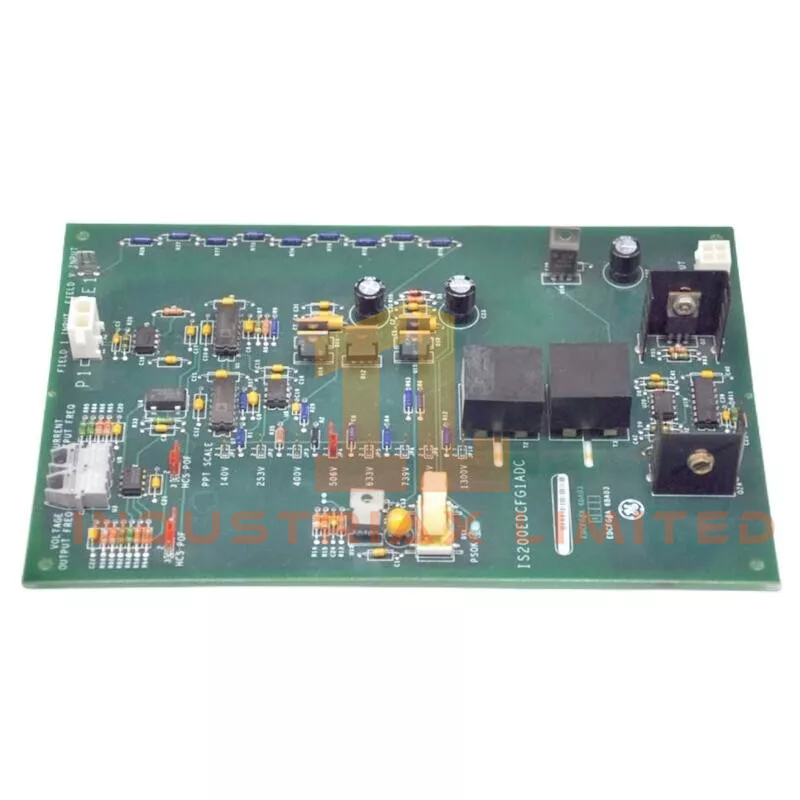

Itu IS200EDCFG1ADC Papan Umpan Balik DC Eksitasi dari GE dirancang untuk sistem eksitasi EX2100. Papan ini menangkap sinyal tegangan dan arus medan yang presisi di jembatan SCR dan mengirimkannya ke EISB Papan kontrol menggunakan sambungan serat optik berkecepatan tinggi. Pengaturan ini memastikan kekebalan kebisingan dan isolasi listrik yang kuat.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200EDCFG1ADC
|
| Seri Produk |
Eksitasi EX2100 |
| Kategori |
Papan Umpan Balik DC Exciter |
| Tegangan Masukan |
Tegangan ±24 VDC |
| Umpan Balik Saat Ini |
0–500 mV |
| Rentang Tegangan Keluaran |
–5 V hingga +5 V |
| Ukuran |
Ukuran 18 × 12 × 6 cm |
| Berat |
0,3 kg |
| Jenis Serat |
Plastik (≤10 m), Silika (≤90 m) |
| Indikator LED |
PSOK (Hijau) |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Pemrosesan & Isolasi Sinyal
Itu IS200EDCFG1ADC Menggunakan penguat diferensial untuk memproses sinyal level rendah dari shunt medan dan tap tegangan. Sinyal-sinyal ini menggerakkan osilator yang dikontrol tegangan, yang mengirimkan data melalui serat optik. Papan ini mendukung serat plastik dan serat silika berlapis keras untuk jarak pemasangan yang fleksibel.
Catu Daya & Regulasi
Sumber eksternal ±24 Vdc memberi daya pada papan. Regulator internal menghasilkan +15 Vdc, –15 Vdc, dan +5 Vdc untuk pengkondisian sinyal dan rangkaian logika. LED PSOK hijau menunjukkan pengaturan tegangan yang tepat.
Aplikasi & Kompatibilitas
Modul ini terintegrasi secara mulus dengan sistem kontrol eksitasi EX2100 GE. Modul ini mendukung umpan balik yang akurat untuk tegangan dan arus medan, sehingga meningkatkan stabilitas dan kinerja sistem. IS200EDCFG1ADC ideal untuk lingkungan dengan kebisingan tinggi yang memerlukan transmisi sinyal terisolasi.
