Ikhtisar Produk

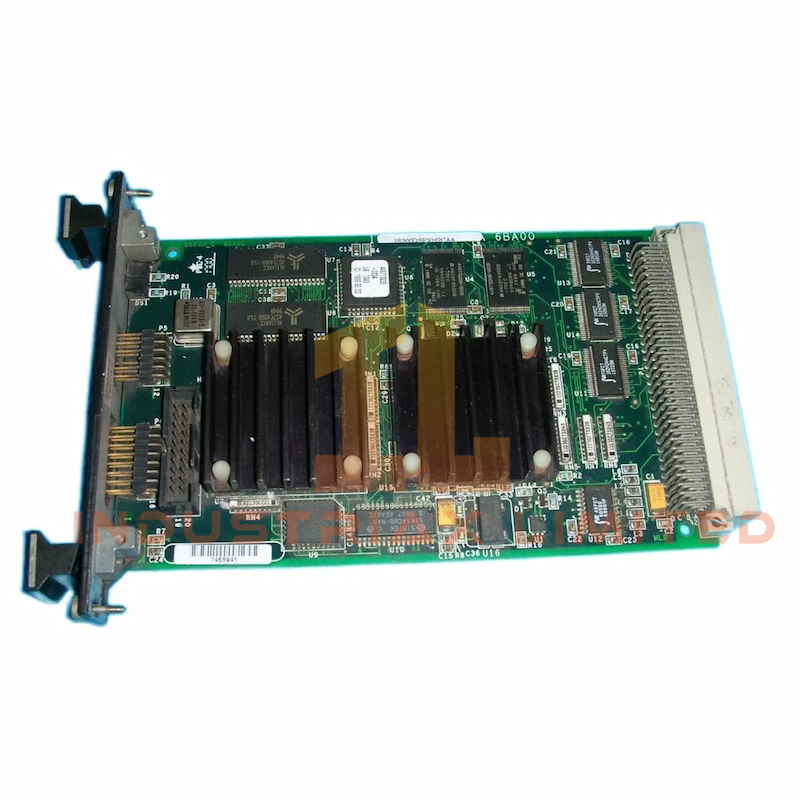

Itu GE IS200DSPXH2CAA Papan Kontrol Prosesor Sinyal Digital berfungsi sebagai pengontrol inti untuk pengaturan jembatan, gerbang motor, dan kontrol medan generator. Dirancang untuk Eksitasi EX2100 sistem dan Seri Inovasi drive, ia mengintegrasikan pemrosesan DSP berkecepatan tinggi dengan logika khusus berbasis ASIC.
Papan ini menangkap nilai I/O menggunakan pulsa beban tersinkronisasi dan mendukung fungsi penghitung canggih untuk takometer dan VCO. Papan ini mencakup pengatur waktu pengawas, deteksi luapan tumpukan, dan register penangkap yang dapat dikonfigurasi untuk kontrol yang presisi.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200DSPXH2CAA
|
| Kode Pemesanan |
IS200DSPXH2C
|
| Seri Produk |
Eksitasi EX2100 |
| Voltase |
Tegangan 24 VDC |
| Suhu Operasional |
-30°C hingga 65°C |
| Ukuran |
Ukuran 18 cm × 12 cm × 6 cm |
| Berat |
0,8 kg |
| Frekuensi Pengatur Waktu |
5 MHz |
| Resolusi Tandingan |
16-bit |
| Saluran Masukan |
5 pasang HIFI diferensial |
| Input Backplane |
6 sinyal digital yang difilter |
| Jenis Memori |
SRAM Internal + Eksternal |
| Mekanisme Reset |
Pengawas + Stack Overflow |
Fitur Utama
-
Menangkap nilai I/O menggunakan pulsa beban loop dalam dan aplikasi
-
Mendukung dua antarmuka takometer kuadratur dengan kemampuan penanda
-
Termasuk lima penghitung 16-bit untuk decoding input VCO atau tach
-
Memantau tumpukan luapan dengan interupsi INT0 dan logika hard reset
-
Menawarkan pengatur waktu pengawas yang dapat dikonfigurasi dan pengatur waktu berjalan bebas 24-bit
-
Menyaring enam input backplane secara digital untuk penghitungan VCO yang tepat
-
Antarmuka dengan BIC dan kartu I/O khusus eksitasi
Aplikasi & Kompatibilitas
Itu IS200DSPXH2CAA papan ideal untuk kontrol kecepatan tinggi di Eksitasi EX2100 sistem dan Seri Inovasi Mendukung regulasi medan generator, gerbang motor, dan kontrol jembatan dengan pemrosesan sinyal tersinkronisasi.
Kompatibel dengan:
-
Kartu Antarmuka Jembatan (BIC)
-
Modul Antarmuka Eksiter
-
Sistem yang memerlukan umpan balik takometer kuadratur
-
Aplikasi yang membutuhkan penghitungan pulsa VCO yang tepat
Papan ini memastikan kinerja yang andal di lingkungan industri yang menuntut pemrosesan sinyal cepat dan logika kontrol yang kuat.
