Keterangan
Ikhtisar Produk

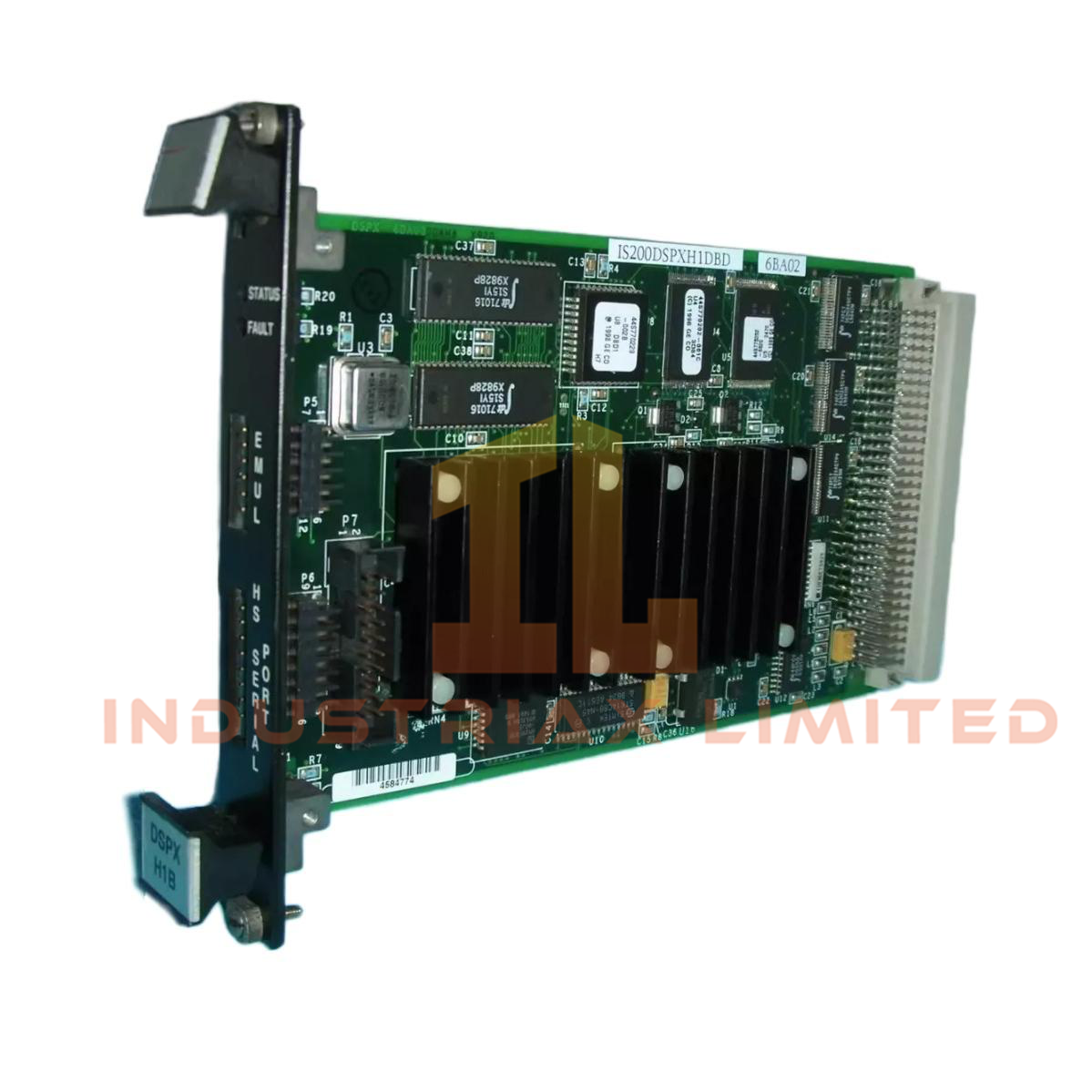

Itu IS200DSPXH1DBD Papan Kontrol Prosesor Sinyal Digital dari seri Eksitasi EX2100 GE berfungsi sebagai pengontrol pusat untuk pengaturan jembatan, gerbang motor, dan kontrol medan generator. Papan ini mengintegrasikan DSP 60 MHz, logika ASIC khusus, dan berbagai jenis memori untuk mendukung aplikasi industri berkecepatan tinggi.
Papan pemasangan permukaan ini dilengkapi FLASH untuk gambar boot, RAM untuk data runtime, NVRAM untuk penyimpanan persisten, dan memori khusus-tambah untuk pelacakan revisi. Papan ini mendukung empat interupsi eksternal dan dilengkapi pemrosesan logika yang tangguh untuk kontrol waktu nyata.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Seri |
Eksitasi EX2100 |
| Nomor Model |
IS200DSPXH1DBD
|
| Revisi Fungsional |
D |
| Kecepatan Prosesor |
60 MHz |
| Jenis Memori |
FLASH, RAM, NVRAM, Hanya Tambah |
| Teknologi |
Pemasangan permukaan |
| Ukuran |
Ukuran 26 cm x 18 cm x 3 cm |
| Berat |
1 kg |
Fitur Utama
-
DSP berkecepatan tinggi dengan empat saluran interupsi eksternal
-
Memori FLASH menyimpan gambar boot dan riwayat sistem
-
RAM dan NVRAM mendukung penyimpanan data dinamis dan persisten
-
ASIC menangani fungsi logika khusus untuk kontrol drive dan eksitasi
-
Faktor bentuk yang ringkas menyederhanakan integrasi ke dalam kabinet kontrol
-
Revisi papan trek memori hanya-tambahan untuk akurasi pemeliharaan
Aplikasi & Kompatibilitas
Itu IS200DSPXH1DBD Papan ini kompatibel dengan drive GE Innovation Series dan sistem Kontrol Eksitasi EX2100. Papan ini mendukung fungsi jembatan dan regulator motor, kontrol medan generator, dan pemrosesan sinyal waktu nyata. Ideal untuk otomasi industri berkinerja tinggi dan sistem energi yang membutuhkan logika kontrol presisi.
