Keterangan
Ikhtisar Produk

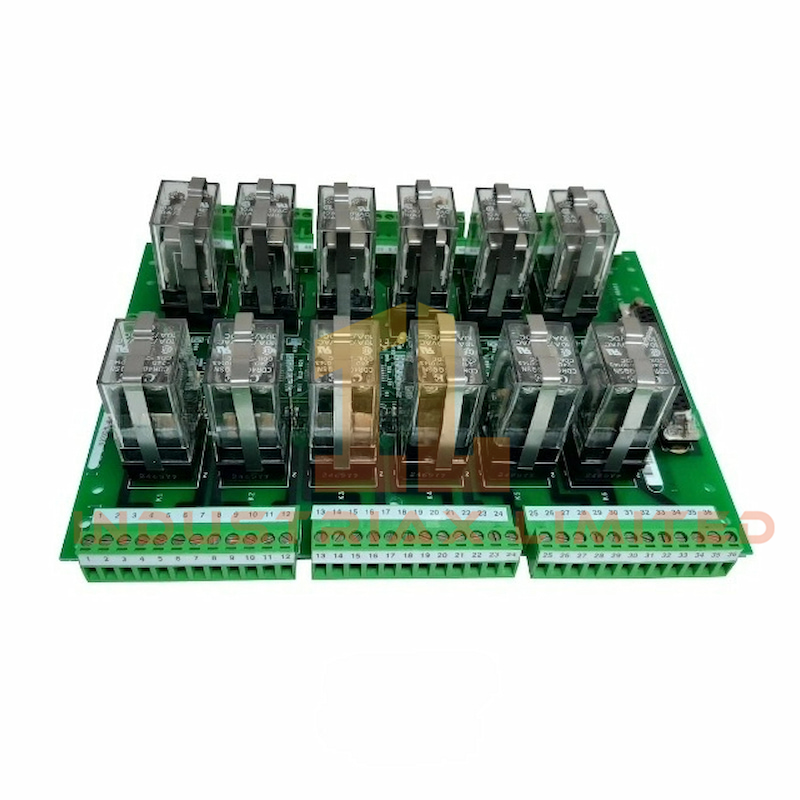

Itu IS200DRLYH1B dari GE adalah papan keluaran relai simpleks kompak yang dirancang untuk Markus VI sistem kontrol. Ini mencakup 12 relai kontak kering bentuk-C dan terhubung ke VCCC , VCRC , atau VTUR papan prosesor menggunakan kabel 37-pin tunggal.
Papan ini mendukung pemasangan di dinding dan ideal untuk lokasi berbahaya yang diklasifikasikan di bawah UL Kelas I, Divisi 2. Dua IS200DRLYH1B papan dapat digunakan bersama-sama untuk menyediakan hingga 24 keluaran kontak.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200DRLYH1B
|
| Kode Pemesanan |
IS200DRLYH1B
|
| Seri |
Markus VI |
| Voltase |
Tegangan 28 VDC |
| Saat ini |
2 Sebuah |
| Kisaran Suhu |
0 hingga 75°C (32 hingga 167°F) |
| Ukuran |
Ukuran 22 cm × 21 cm × 6 cm |
| Berat |
1,8 kg |
| Keluaran Relai |
12 relai kontak kering bentuk-C |
| Jenis Pemasangan |
Dipasang di dinding (bukan rel DIN) |
| Jenis Konektor |
Kabel 37-pin (terminal EuroBlock) |
| Koneksi Tanah |
Sekrup TB2 untuk SCOM (ground chassis) |
Instalasi & Konfigurasi
Pasang IS200DRLYH1B Gunakan empat sekrup pada pelat penyangga logam. Hubungkan kabel keluaran relai ke sekrup bernomor ganjil pada blok terminal EuroBlock. Gunakan TB2 untuk ground sasis dan jaga agar koneksi tetap pendek untuk kinerja optimal.
Papan menggunakan jenis konektor yang sama dengan yang lebih besar BENAR-BENAR papan terminal, memastikan kompatibilitas dan kemudahan integrasi.
Aplikasi & Kompatibilitas
Itu IS200DRLYH1B ideal untuk kontrol turbin, otomasi industri, dan lingkungan berbahaya yang memerlukan kepatuhan UL Kelas I, Divisi 2. Ini terintegrasi dengan Markus VI sistem dan hanya mendukung konfigurasi simpleks.
Gunakan papan ini dalam sistem yang membutuhkan solusi keluaran relai ringkas dengan kinerja kontak kering yang andal dan pemasangan di dinding yang mudah.
