Keterangan
Ikhtisar Produk

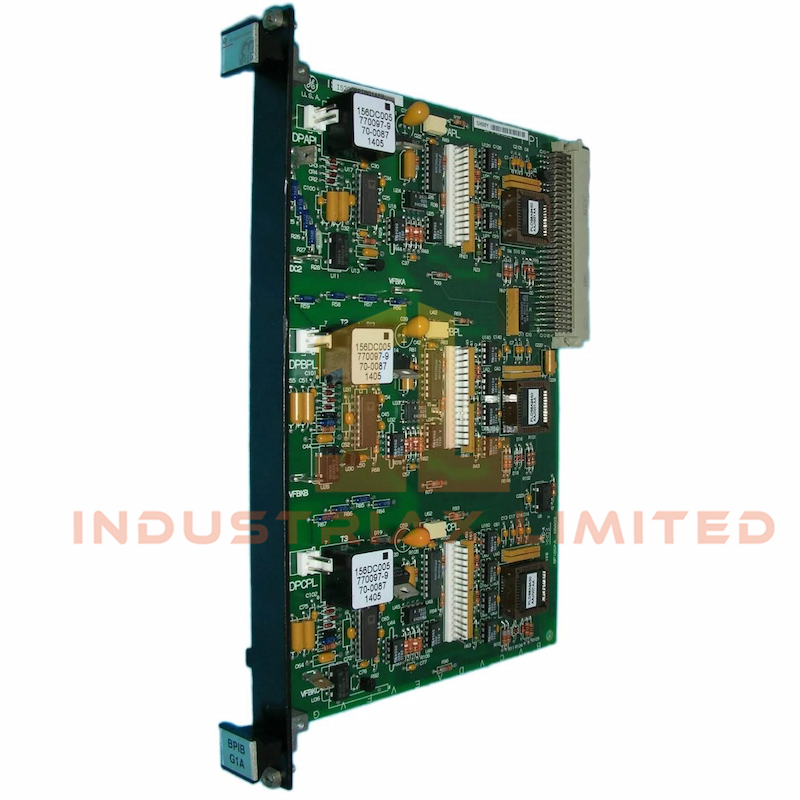

Itu GE IS200BPIBG1AEB Papan Antarmuka Kepribadian Jembatan adalah bagian dari Seri Mark VI , dirancang untuk sistem penggerak IGBT. Seri ini menyediakan pengkondisian sinyal antara sinyal kontrol level logika dan papan umpan balik driver gerbang/shunt, mendukung konfigurasi jembatan tunggal dan paralel.
Papan ini terhubung melalui konektor P1 dan mengelola deteksi kesalahan, penghentian sementara, dan penjumlahan umpan balik arus. Setiap fase mencakup fase independen. Perangkat Logika yang Dapat Diprogram Secara Elektronik (EPLD) untuk kontrol presisi. Semua sinyal logika diisolasi secara opto-isolasi ganda menggunakan suplai sementara 5 V yang berasal dari input 17,7 Vac.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
IS200BPIBG1AEB
|
| Kode Pemesanan |
IS200BPIBG1A
|
| Seri Produk |
Markus VI |
| Keterangan |
Papan Antarmuka Kepribadian Jembatan |
| Voltase |
17,7 Vac |
| Saat ini |
500 mA |
| Ukuran |
Ukuran 18 cm × 12 cm × 3 cm |
| Berat |
0,8 kg |
| Antarmuka Kontrol |
konektor P1 |
| Dukungan Papan Pengemudi |
3 (jembatan tunggal) / 6 (paralel) |
| Metode Isolasi |
Optocoupled ganda |
| Perangkat Logika |
EPLD spesifik 3 fase |
Fitur Utama
-
Antarmuka mengontrol sinyal dengan driver gerbang dan papan umpan balik
-
Mendukung konfigurasi jembatan tunggal dan paralel
-
Menerapkan penguncian kesalahan dan logika penghentian lunak per fase
-
Merangkum umpan balik saat ini melalui keluaran VCO untuk setiap kaki jembatan
-
Menggunakan optocoupling ganda untuk isolasi sinyal dan kekebalan kebisingan
-
Ukuran kompak 18×12×3 cm cocok untuk penutup drive standar
-
Papan ringan 0,8 kg menyederhanakan pemasangan dan penggantian
-
Beroperasi pada 17,7 Vac dengan penarikan arus 500 mA
Aplikasi & Kompatibilitas
Itu IS200BPIBG1AEB Papan ini ideal untuk sistem penggerak industri yang membutuhkan kontrol IGBT yang presisi dan manajemen kesalahan. Papan ini terintegrasi secara mulus dengan GE Markus VI platform dan mendukung konfigurasi jembatan berkinerja tinggi.
Kompatibel dengan:
-
GE Markus VI Sistem penggerak IGBT
-
Papan Umpan Balik Pengemudi Gerbang/Shunt
-
Aplikasi yang memerlukan pelaporan kesalahan jembatan paralel
-
Sistem menggunakan pemantauan tegangan fase VAB/VBC dan umpan balik tautan DC
