Keterangan
Ikhtisar Produk

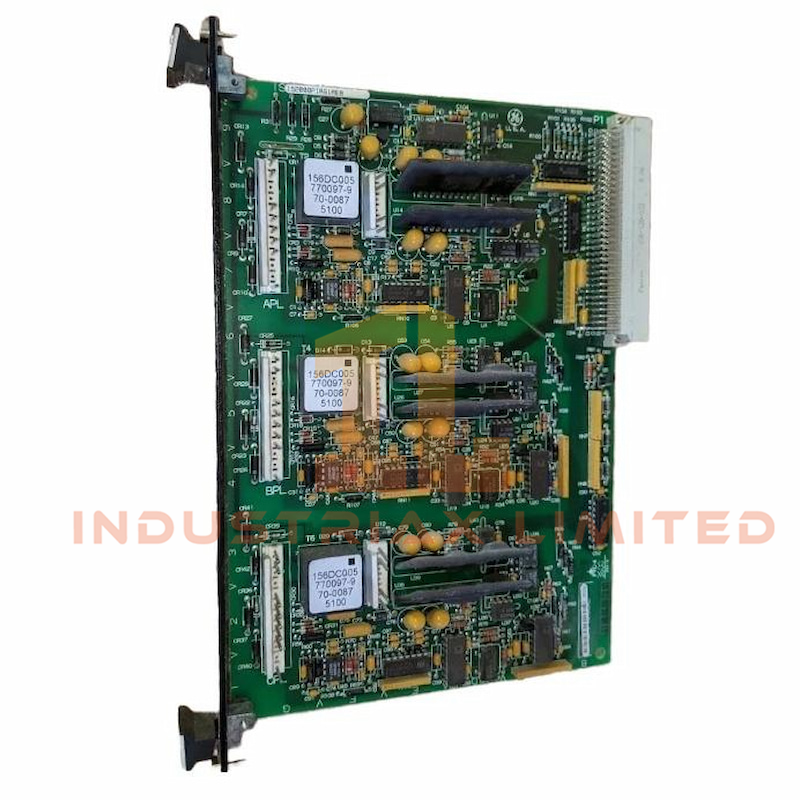

Itu IS200BPIAG1AEB Papan Antarmuka Kepribadian Jembatan dari GE menyediakan antarmuka penting antara logika kontrol dan elektronika daya pada penggerak AC 3 fase berbasis IGBT. Papan ini dilengkapi enam sirkuit penggerak gerbang terisolasi dan beberapa saluran umpan balik untuk pemantauan tegangan dan arus, memastikan operasi jembatan yang presisi dan terlindungi.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE (General Electric) |
| Nomor Model |
IS200BPIAG1AEB
|
| Seri Produk |
Markus VI |
| Kategori |
Papan Antarmuka Kepribadian Jembatan |
| Tegangan Masukan |
12 V |
| Masukan Transformator |
Gelombang persegi 17,7 Vac |
| Ukuran |
Ukuran 18 × 12 × 3 cm |
| Berat |
0,8 kg |
| Sirkuit Penggerak Gerbang |
6 saluran terisolasi |
| Rangkaian Umpan Balik |
VCO untuk shunt, VAB, VBC, tautan DC |
| Catu Daya |
9 keluaran terisolasi |
| Jenis Konektor |
Konektor colokan P1 + 6 |
| Asal |
Amerika Serikat |
| Jaminan |
12 bulan sejak tanggal pengiriman |
Arsitektur Daya & Antarmuka Sinyal
Itu IS200BPIAG1AEB Menghasilkan sembilan catu daya terisolasi dari tiga transformator, yang masing-masing melayani satu fasa. Modul ini menghasilkan +15 V, –7,5 V, dan +12 V untuk driver gerbang dan VCO umpan balik, ditambah catu daya logika +5 V yang teregulasi. Semua sinyal kontrol dan masukan daya disalurkan melalui konektor P1.
Perlindungan & Pemantauan Kesalahan
Papan ini dilengkapi perlindungan perangkat keras untuk arus lebih fasa dan gangguan desaturasi IGBT. Papan ini memantau suhu jembatan, aliran udara, dan status sekring, memastikan pengoperasian yang aman dan efisien. LED memberikan umpan balik visual untuk perintah gerbang, kondisi gangguan, dan status daya.
Aplikasi & Kompatibilitas
Itu IS200BPIAG1AEB Terintegrasi dengan sistem GE Mark VI dan terpasang pada rak bergaya VME. Mendukung kontrol dan umpan balik IGBT berkecepatan tinggi untuk penggerak industri, sehingga ideal untuk lingkungan kontrol turbin dan motor yang membutuhkan isolasi kesalahan yang kuat dan fidelitas sinyal.
