Deskripsi Produk

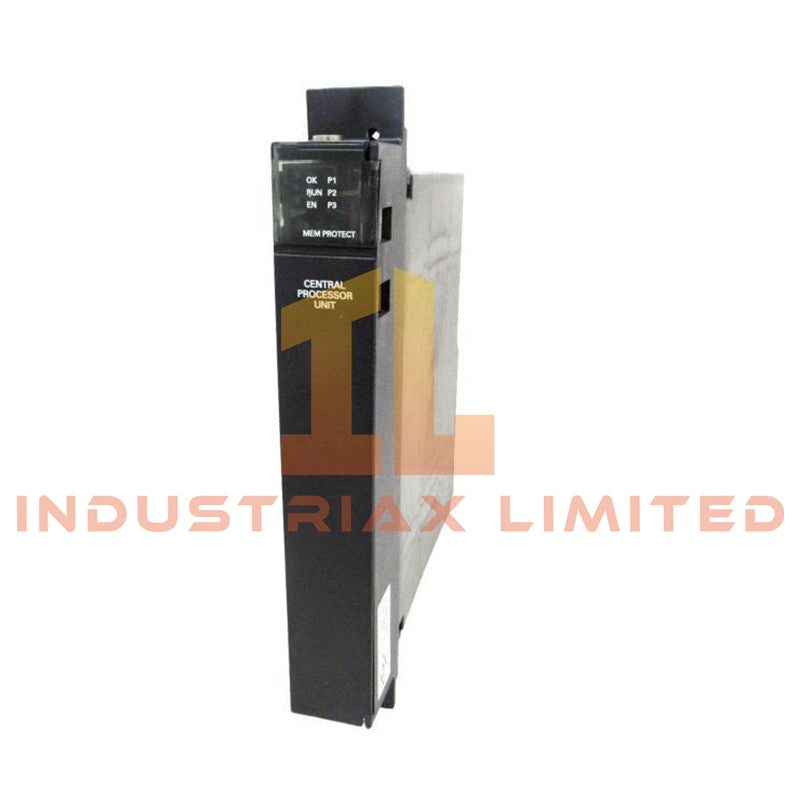

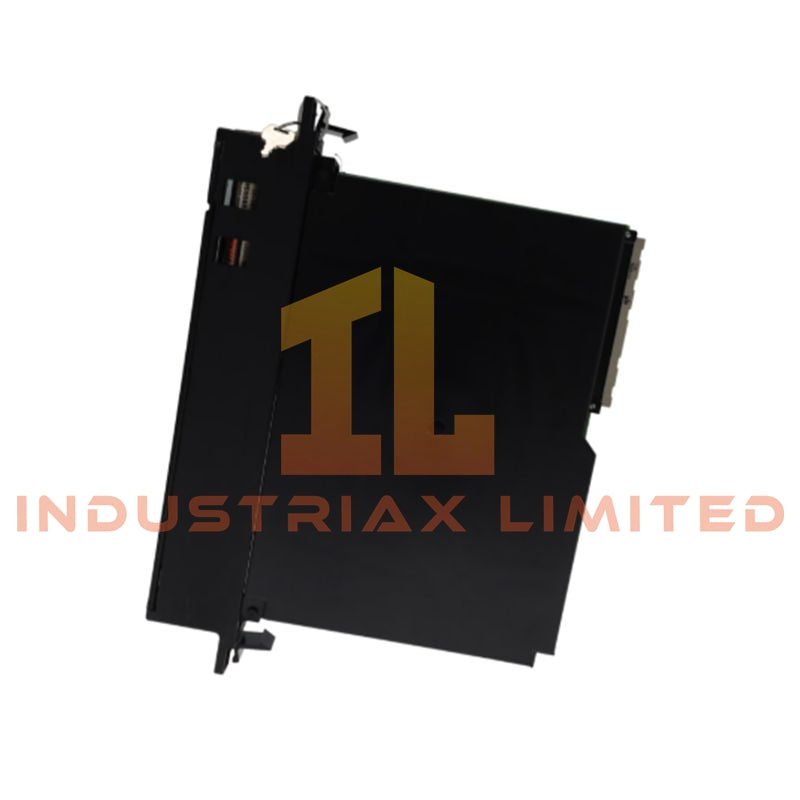

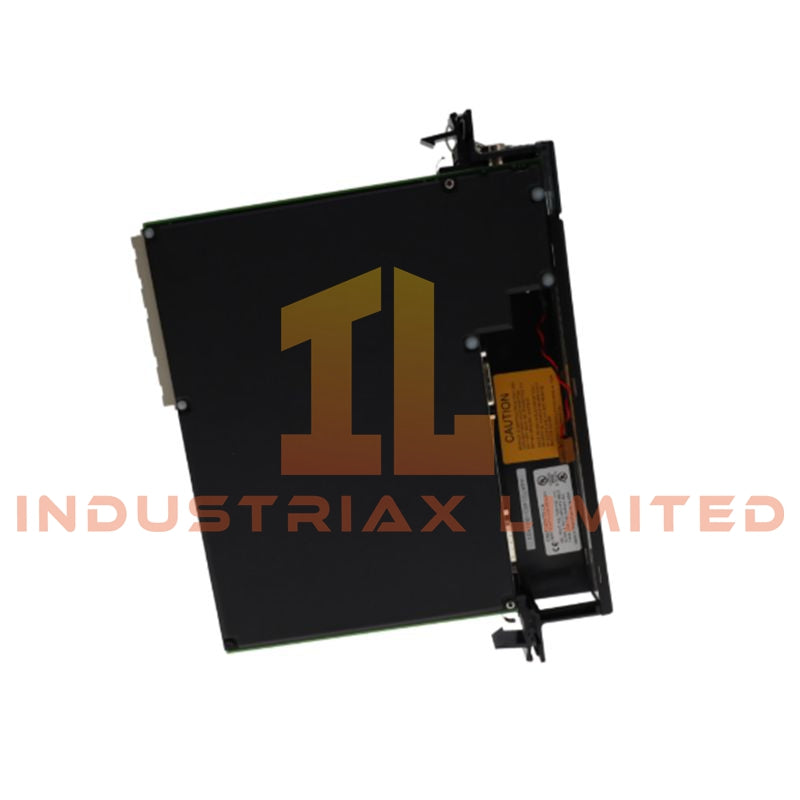

The GE IC697CGR772 adalah modul CPU bus ganda yang dirancang untuk keluarga PLC GE Fanuc Series 90-70. Dirancang untuk otomatisasi industri skala besar, prosesor berkinerja tinggi ini mendukung operasi hot-standby, memori ekstensif, dan multitasking canggih untuk aplikasi kontrol yang kompleks. Ini memberikan eksekusi program yang andal di ribuan titik I/O dan mengintegrasikan antarmuka komunikasi yang kuat, membuatnya ideal untuk lingkungan proses dan manufaktur yang menuntut.
Dilengkapi dengan mikroprosesor 80486DX4 32-bit yang berjalan pada 96 MHz, IC697CGR772 menyediakan eksekusi Boolean yang cepat (0,4 μs per fungsi), perhitungan floating-point yang tepat, dan waktu pemindaian sekitar 5,9 ms. Memorinya mencakup 512 KB CMOS RAM untuk penyimpanan program dan dukungan hingga 8.000 titik I/O analog, memastikan skalabilitas tinggi. Port komunikasi ganda (1 × RS-232, 2 × RS-485) dengan dukungan protokol SNP memfasilitasi integrasi ke dalam jaringan pabrik.
Spesifikasi Teknis
| Spesifikasi |
Detail |
| Model |
IC697CGR772 |
| Seri Produk |
GE Fanuc Series 90-70 |
| Jenis Modul |
Modul CPU (Dual Bus, Hot-Standby) |
| Prosesor |
Mikroprosesor 80486DX4 32-bit |
| Frekuensi Operasi |
96 MHz |
| Eksekusi Boolean |
0,4 μs per fungsi |
| Memori |
512 KB CMOS RAM (dapat diperluas) |
| Kapasitas I/O |
2.048 input diskrit, 2.048 output diskrit, 8.000 titik memori I/O analog |
| Waktu Pemindaian |
5,9 ms |
| Matematika Titik Mengambang |
Didukung |
| I/O Diskrit |
2.048 input / 2.048 output |
| Memori I/O Analog |
8.000 titik |
| Port Komunikasi |
1 × RS-232, 2 × RS-485 |
| Protokol yang Didukung |
SNP |
| Tegangan |
5 VDC |
| Arus |
3,1 A |
| Akurasi Jam Waktu Berlalu |
0,01% maks |
| Suhu Operasi |
0–50°C |
| Berat |
1,75 lbs |
Fitur Utama
-
CPU bus ganda hot-standby untuk redundansi dan keandalan
-
Pemrosesan kecepatan tinggi untuk program besar dan kompleks
-
Multitasking untuk kontrol simultan dari beberapa proses
-
Mendukung ribuan titik I/O melalui rak ekspansi
-
Perhitungan floating-point dan eksekusi Boolean cepat
-
Diagnostik terintegrasi dan pelaporan kesalahan untuk keandalan sistem
-
Memori yang dapat diskalakan untuk aplikasi otomasi canggih
Skenario Aplikasi
-
Industri proses: Kontrol pusat pabrik kimia, minyak & gas, atau pembangkit listrik
-
Otomatisasi manufaktur: Mengoordinasikan beberapa lini produksi
-
Sistem utilitas: Kontrol pengawasan dalam pengolahan air atau distribusi energi
-
Sistem lama: Penggantian atau peningkatan untuk instalasi PLC Series 90-70 yang ada
FAQ
T: Jenis CPU apa yang digunakan dalam IC697CGR772?
J: Ini menggunakan mikroprosesor 80486DX4 32-bit yang berjalan pada 96 MHz.
T: Berapa banyak I/O yang dapat ditangani oleh CPU ini?
J: Mendukung 2.048 input diskrit, 2.048 output diskrit, dan hingga 8.000 titik memori I/O analog melalui rak ekspansi.
T: Bisakah ini melakukan perhitungan floating-point?
J: Ya, matematika floating-point sepenuhnya didukung.
T: Opsi komunikasi apa yang tersedia?
J: 1 × RS-232 dan 2 × port RS-485 dengan dukungan protokol SNP.
T: Apakah modul ini masih tersedia?
J: Ya, ini adalah modul lama, tersedia baru atau diperbarui melalui pemasok industri.
