Deskripsi Produk

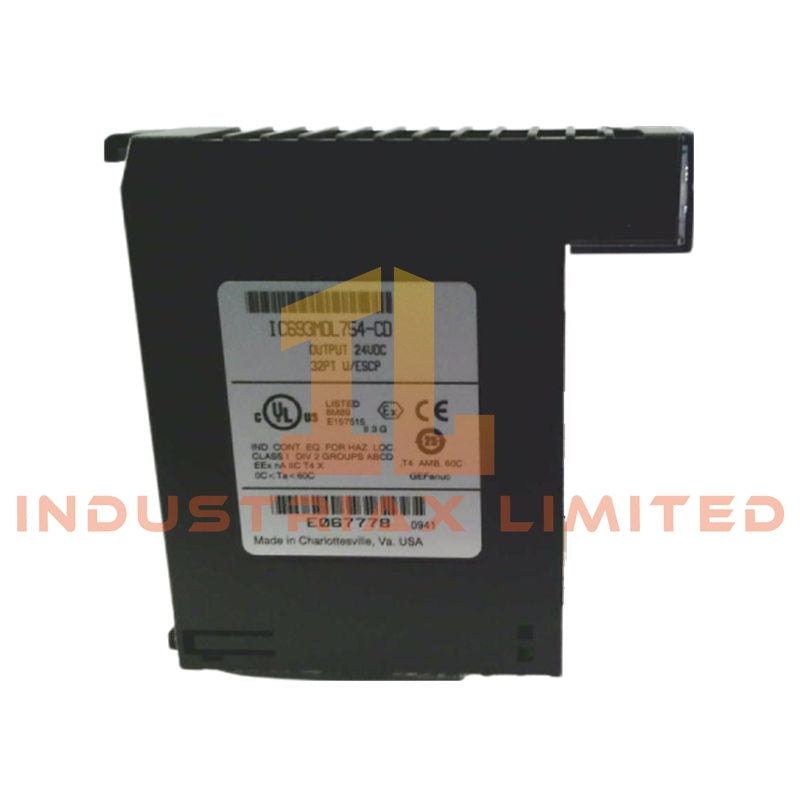

IC693MDL754 dari GE Fanuc (Emerson) adalah modul keluaran pengadaan DC 32-titik yang dirancang untuk platform PLC Seri 90-30 dan PACSystems RX3i. Modul ini menyediakan dua grup 16 keluaran yang sepenuhnya terisolasi, memungkinkan operasi simultan pada 12 VDC dan 24 VDC. Setiap keluaran dapat menggerakkan hingga 0,75 A dengan pengalihan cepat, dan perlindungan pemulihan otomatis bawaan memastikan operasi yang andal dalam kondisi hubungan pendek atau arus berlebih. Indikator LED menawarkan pemantauan status keluaran dan kondisi kesalahan secara waktu nyata. Konfigurasi sakelar DIP memungkinkan pemilihan perilaku keluaran default untuk kontrol sistem yang ditingkatkan.
Modul ini dirancang untuk aplikasi industri yang membutuhkan kontrol keluaran DC yang kuat, diagnostik yang tepat, dan operasi yang toleran terhadap kesalahan. Faktor bentuknya yang ringkas memfasilitasi pemasangan di kabinet kontrol yang sempit sambil mempertahankan kinerja tinggi.
Spesifikasi Teknis Utama
| Parameter |
Spesifikasi |
| Model |
IC693MDL754 |
| Produsen |
GE Fanuc / Emerson |
| Lini Produk |
Seri 90-30 |
| Tipe Modul |
Keluaran pengadaan DC 32-titik |
| Grup Keluaran |
2 grup terisolasi dari 16 keluaran |
| Sistem yang Kompatibel |
Seri 90-30, PACSystems RX3i |
| Dimensi |
142 × 30 × 130 mm |
| Berat |
0,49 lbs |
| Tegangan Terukur |
12/24 VDC nominal |
| Rentang Tegangan |
10,2–30 VDC |
| Tipe Keluaran |
Logika positif (pengadaan) |
| Arus Keluaran |
0,75 A per titik |
| Arus Masuk |
3 A selama 10 ms (tanpa trip ESCP) |
| Trip Arus Berlebih |
~5 A khas per titik |
| Arus Bocor |
≤0,1 mA |
| Penurunan Tegangan |
≤0,3 VDC |
| Daya Backplane |
300 mA @ 5 VDC |
| Arus Suplai Eksternal |
72–132 mA per grup |
| Perlindungan |
Hubungan pendek, arus berlebih, suhu berlebih (pemulihan otomatis) |
| Indikator Status |
32 LED (Hijau = ON, Kuning = Kesalahan) |
| Waktu Respons |
≤0,5 ms |
| Penurunan Termal |
Diperlukan di atas 42°C pada beban 30 VDC |
| Isolasi |
1500 VAC, 1 menit (medan ↔ backplane, grup ↔ grup) |
| Suhu Operasi |
0°C hingga 60°C |
| Suhu Penyimpanan |
–40°C hingga 85°C |
Fitur Fungsional Utama
-
32 keluaran pengadaan yang mampu menggerakkan beban DC
-
Dua grup terisolasi untuk operasi tegangan campuran
-
Perlindungan pemulihan otomatis meningkatkan keandalan
-
Sakelar DIP yang dapat dikonfigurasi memungkinkan Paksa Mati atau Tahan Status Terakhir
-
Deteksi blok terminal mencegah kesalahan pengkabelan
-
Respons on/off yang cepat cocok untuk kontrol kecepatan tinggi
Aplikasi Khas
-
Kontrol keluaran DC untuk otomasi manufaktur
-
Memperluas kapasitas keluaran PLC Seri 90-30 atau RX3i
-
Sistem yang membutuhkan pengalihan kecepatan tinggi yang toleran terhadap kesalahan
-
Pemasangan kabinet dengan beban 12/24 VDC campuran
FAQ
T: Bisakah IC693MDL754 menangani keluaran 12 VDC dan 24 VDC secara bersamaan?
J: Ya, setiap grup keluaran terisolasi dapat beroperasi pada tegangan DC yang berbeda, memungkinkan aplikasi tegangan campuran.
T: Apa yang terjadi jika keluaran mengalami hubungan pendek?
J: Modul ini memiliki perlindungan pemulihan otomatis dan akan melanjutkan operasi normal setelah kesalahan diatasi.
T: Bagaimana kesalahan diindikasikan?
J: 32 LED memberikan umpan balik status—hijau untuk keluaran aktif, kuning untuk kesalahan.
