Deskripsi Produk

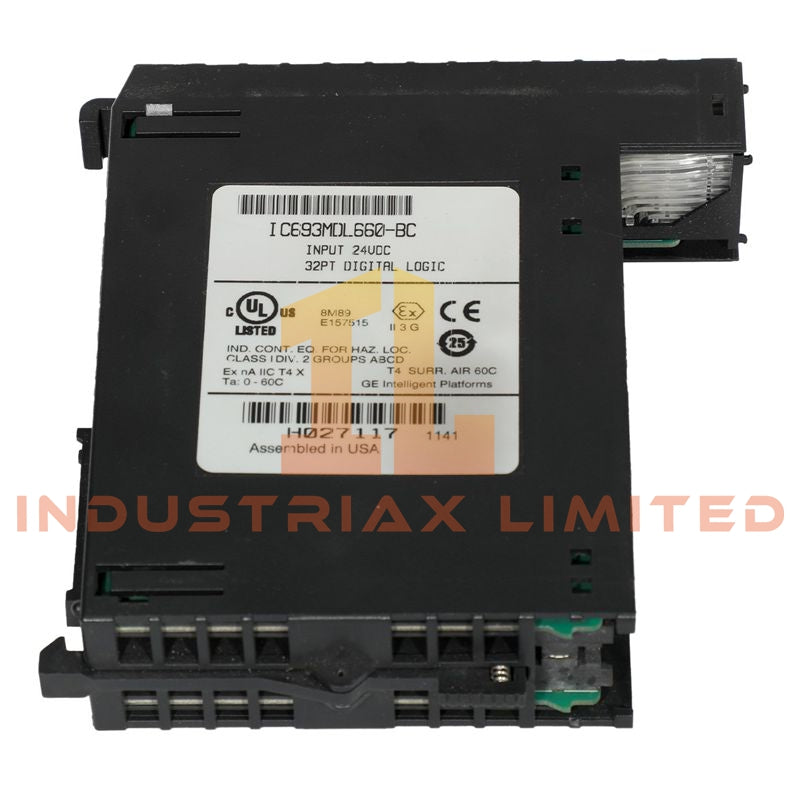

IC693MDL660 dari GE Fanuc Emerson adalah modul input DC diskrit 32 titik yang dirancang untuk platform PLC Seri 90-30. Mendukung logika positif dan negatif, modul ini memungkinkan koneksi berbagai perangkat lapangan, termasuk tombol tekan, sakelar batas, sensor jarak, dan sensor fotolistrik.
Input diatur dalam empat kelompok yang terdiri dari delapan, dengan dua common per kelompok untuk menyederhanakan pengkabelan. Modul ini menyediakan 32 LED hijau untuk status saluran dan satu LED merah untuk status kunci blok terminal. Desain satu slot yang ringkas, dikombinasikan dengan isolasi 1500 VAC yang kuat, membuatnya ideal untuk instalasi kepadatan tinggi di manufaktur, utilitas, logistik, dan sistem kontrol proses.
Fitur Utama
-
Modul input diskrit 32 titik kepadatan tinggi
-
Mendukung perangkat input DC sumber dan tenggelam (logika positif/negatif)
-
Waktu respons cepat yang cocok untuk otomatisasi berkecepatan tinggi
-
LED hijau individual untuk pemantauan input, LED merah untuk kunci blok terminal
-
Isolasi 1500 VAC antara input lapangan dan sisi logika
-
Modul satu slot yang ringkas untuk perluasan I/O yang efisien
-
Kompatibel dengan slot I/O dan blok terminal standar Seri 90‑30 (IC694TBB032 / IC694TBS032)
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Titik Input |
32 |
| Tegangan Input |
Nominal 24 VDC, rentang 0–30 VDC |
| Tipe Logika |
Positif atau negatif |
| Arus Input |
~7,0 mA pada 24–30 VDC |
| Tegangan On-State |
≥ 15 VDC |
| Tegangan Off-State |
≤ 6 VDC |
| Arus On-State |
≥ 4,5 mA |
| Arus Off-State |
≤ 2,0 mA |
| Waktu Respons |
On/Off ≤ 2 ms |
| Pengelompokan Input |
4 kelompok 8 titik, 2 common per kelompok |
| Isolasi |
1500 VAC (sisi lapangan ke sisi logika) |
| Indikator |
32 LED hijau untuk status saluran, 1 LED merah untuk kunci blok terminal |
| Dimensi |
128 × 55 × 105 mm |
| Berat |
0,99 lbs |
| Suhu Operasi |
0°C hingga 60°C |
| Suhu Penyimpanan |
–40°C hingga +85°C |
| Kelembaban |
5–95% non-kondensasi |
| Instalasi |
Cocok untuk slot I/O Seri 90‑30 mana pun, memerlukan blok terminal yang kompatibel |
Aplikasi
IC693MDL660 sangat cocok untuk lingkungan industri yang membutuhkan pengambilan sinyal diskrit yang padat, seperti lini manufaktur otomatis, sistem kontrol proses, pemantauan utilitas, dan otomatisasi logistik.
FAQ
T: Bisakah modul ini menangani perangkat sumber dan tenggelam?
J: Ya, modul ini mendukung pengkabelan input DC logika positif dan negatif.
T: Seberapa cepat waktu responsnya?
J: Respons on/off biasanya di bawah 2 milidetik, sehingga cocok untuk aplikasi kontrol berkecepatan tinggi.
T: Blok terminal mana yang kompatibel?
J: Gunakan IC694TBB032 atau IC694TBS032 (dijual terpisah) untuk pengkabelan yang benar.
