Keterangan

Gambaran Umum

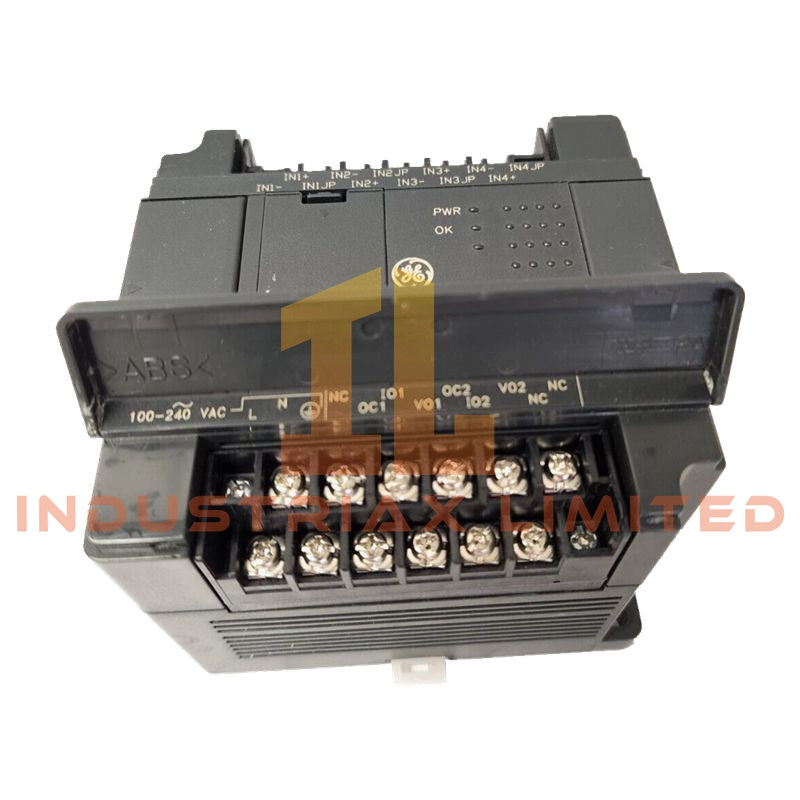

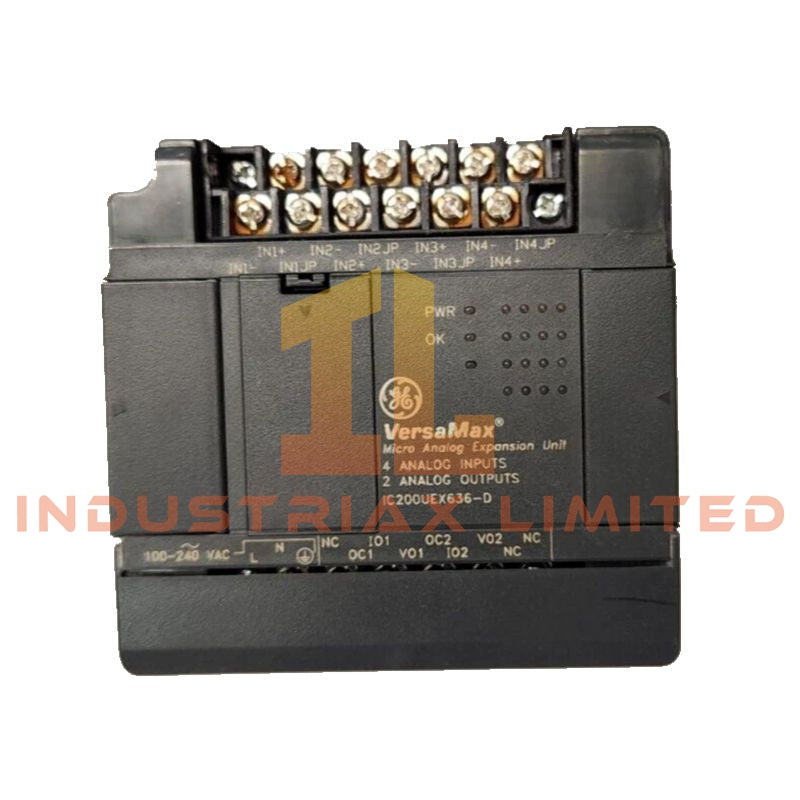

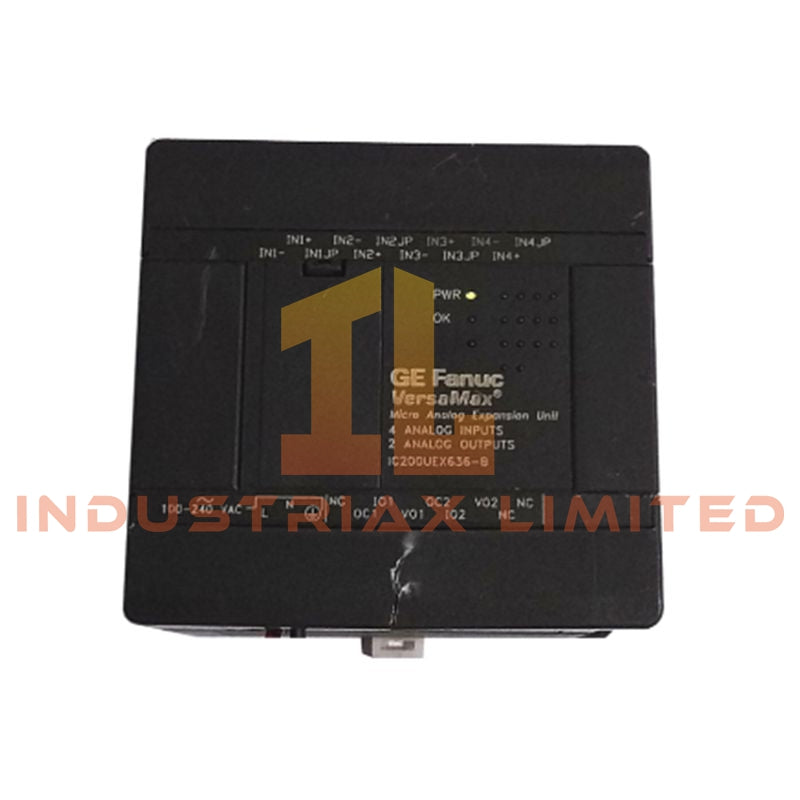

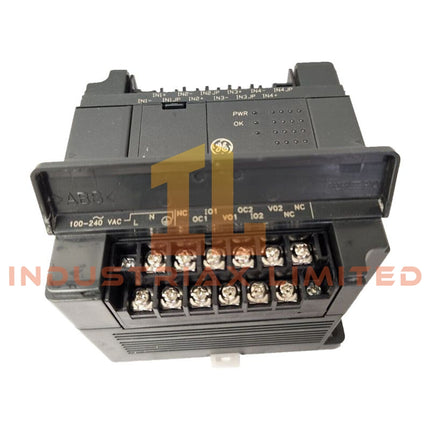

IC200UEX636 adalah unit ekspansi sinyal analog dalam platform GE VersaMax Micro, yang dirancang untuk memperluas kemampuan pengontrol dengan saluran pengukuran dan kontrol analog tambahan. Ini terintegrasi secara mulus ke dalam arsitektur VersaMax yang ada dan ditujukan untuk sistem yang membutuhkan penanganan sinyal tegangan dan arus campuran di lingkungan kontrol yang ringkas.

Modul ini menyediakan akuisisi input analog dan pembangkitan output analog dalam satu rumah, mengurangi ruang kabinet dan menyederhanakan perkabelan sistem untuk mesin OEM dan instalasi otomasi proses.

Konfigurasi I/O & Kemampuan Sinyal

Modul ini menyediakan total 6 saluran analog:

• 4 × input analog

• 2 × output analog

Jenis sinyal yang didukung:

Input:

• 0–10 V DC (hingga 10.23 V maks)

• ±10 V DC (±10.23 V maks)

• 0–20 mA

• 4–20 mA

Output:

• 0–10 V DC

• 0–20 mA

• 4–20 mA

Resolusi:

• Konversi 12-bit untuk saluran input dan output

• Akuisisi sinyal stabil cocok untuk aplikasi kontrol loop tertutup

Catu Daya & Desain Kelistrikan

• Catu daya operasi: 100–240 VAC (50/60 Hz)

• Rentang tegangan input: 85–264 VAC

• Konsumsi daya: sekitar 15 VA

• Arus inrush: hingga 4 A (durasi singkat pada 264 VAC)

• Waktu penahanan: ~200 ms pada kondisi tegangan saluran rendah

Catu daya tambahan:

• Output daya sensor 24 VDC tersedia

• Beban maksimum: 200 mA untuk perangkat lapangan

Performa & Perilaku Fungsional

• Konversi analog resolusi tinggi (ADC/DAC 12-bit)

• Mendukung lingkungan sinyal campuran (tegangan + arus)

• Dirancang untuk integritas sinyal yang stabil di lingkungan industri yang bising secara elektrik

• Waktu pembaruan yang dioptimalkan untuk loop kontrol proses dan sistem umpan balik sensor

Fungsi penggunaan umum:

• Pemantauan proses berkelanjutan

• Kontrol aktuator proporsional

• Pengkondisian sinyal sensor

• Umpan balik otomasi loop tertutup

Desain Mekanik & Instalasi

• Format pemasangan DIN-rail atau panel yang ringkas

• Blok terminal yang dapat dilepas pasang untuk perkabelan yang disederhanakan

• Koneksi ekspansi melalui kabel pita (IC200CBL501 atau yang setara)

• Jarak ekspansi maksimum: hingga 2 meter dari dasar CPU

Karakteristik fisik:

• Berat: 0.9 kg

• Casing yang kokoh cocok untuk lingkungan industri yang dipasang di kabinet

Spesifikasi Lingkungan

• Suhu pengoperasian: –20 °C hingga +60 °C

• Suhu penyimpanan: –40 °C hingga +85 °C

• Rentang kelembaban: 5%–95% non-kondensasi

• Dirancang untuk instalasi kabinet kontrol industri dengan ketahanan getaran

Area Aplikasi

• Sistem otomasi proses

• Panel kontrol mesin OEM

• Sistem kontrol HVAC

• Stasiun pengolahan air dan pemompaan

• Akuisisi dan aktuasi sinyal analog tujuan umum

FAQ

Q1: Bisakah modul menangani sinyal tegangan dan arus secara bersamaan?
Ya, setiap saluran dapat dikonfigurasi untuk tegangan atau arus tergantung pada pengaturan sistem.

Q2: Apakah modul ini membutuhkan catu daya eksternal?
Tidak, ini beroperasi dari 100–240 VAC dan menyediakan daya sensor internal.

Q3: Apakah ini kompatibel dengan semua CPU VersaMax Micro?
Ini dirancang untuk integrasi penuh dengan GE VersaMax Micro dan arsitektur ekspansi yang kompatibel.

Q4: Berapa resolusi saluran analog?
Saluran input dan output menggunakan resolusi 12-bit untuk pemrosesan sinyal yang akurat.

Spesifikasi

• Merek: General Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
