Keterangan

Gambaran Umum

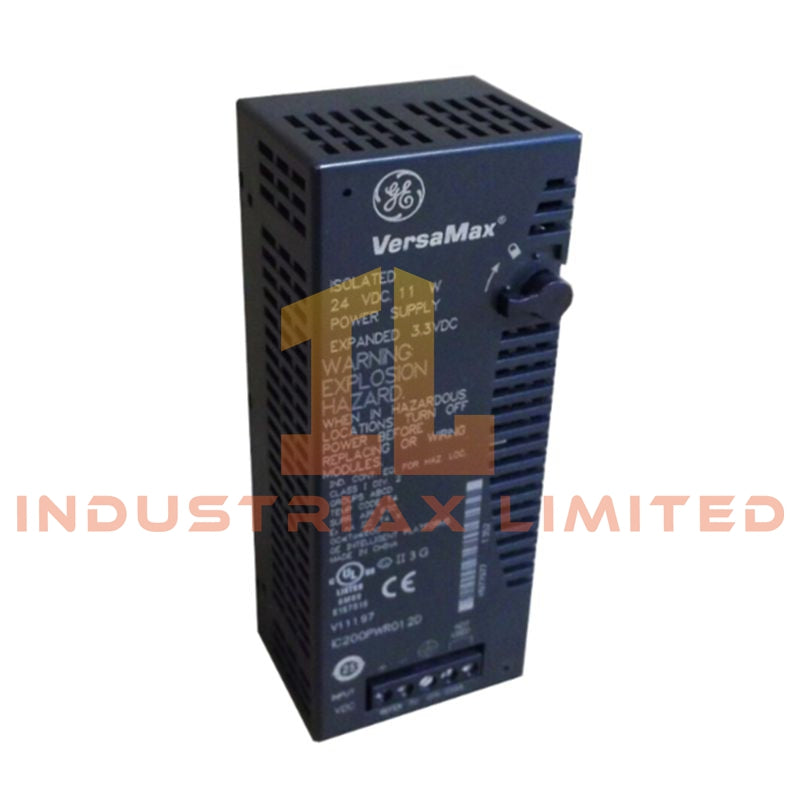

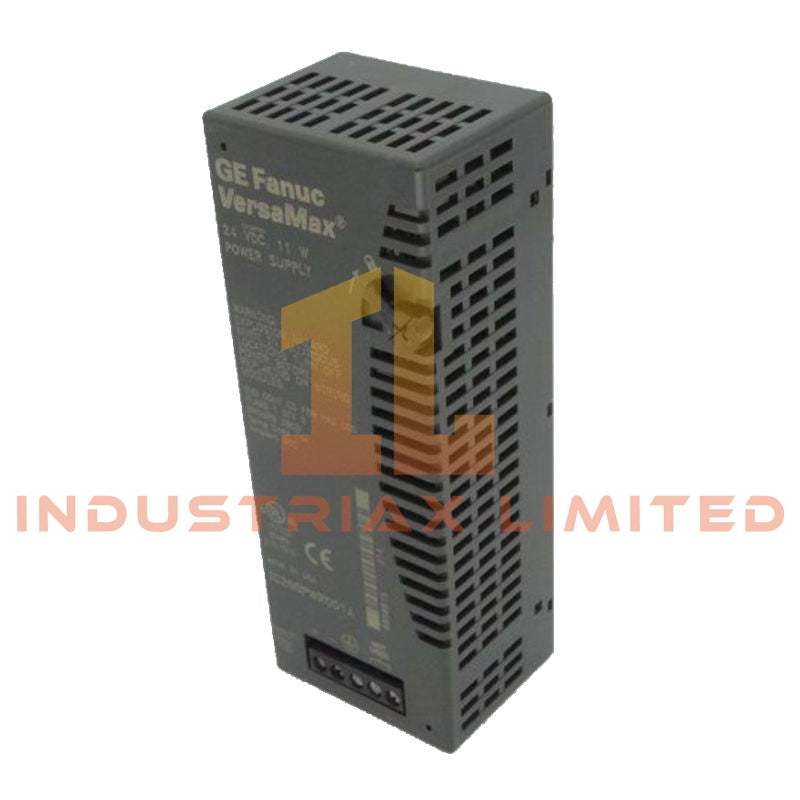

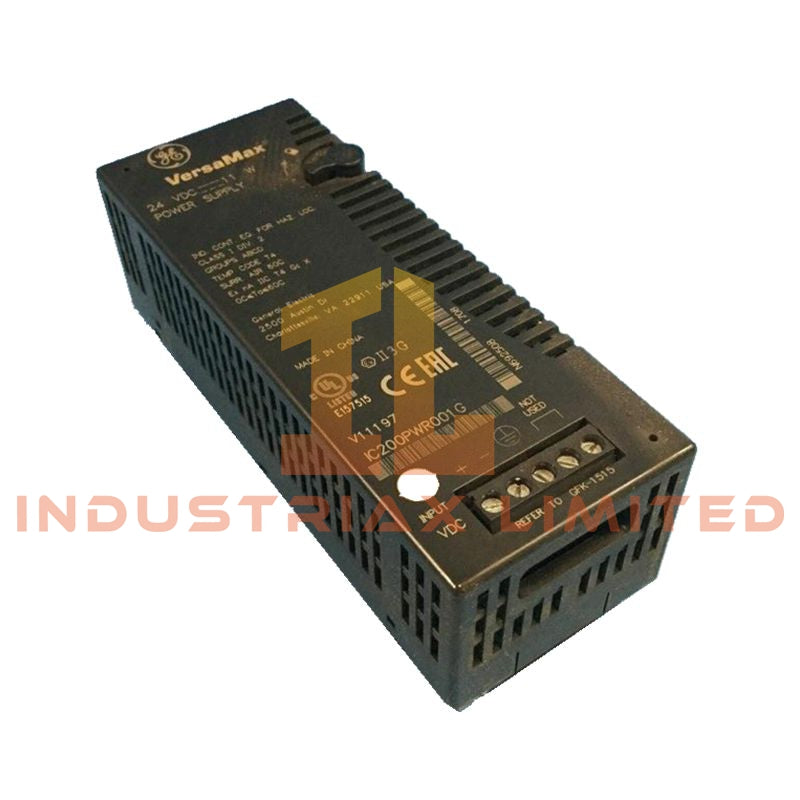

IC200PWR001 adalah modul daya DC seri VersaMax yang dikembangkan oleh GE Fanuc / Emerson untuk memasok tegangan backplane internal pada sistem PLC modular. Modul ini mengubah input industri 24 VDC menjadi rel logika teregulasi yang dibutuhkan oleh CPU, unit antarmuka jaringan, dan rakitan I/O terdistribusi.

Unit ini dapat beroperasi sebagai sumber daya stasiun utama atau sebagai suplai tambahan saat diintegrasikan melalui carrier booster dalam arsitektur rak yang diperluas.

Karakteristik Fungsional

• Menyediakan daya backplane teregulasi untuk kontroler dan modul I/O VersaMax

• Mendukung arsitektur keluaran ganda untuk rel logika (5 VDC dan 3.3 VDC)

• Dapat digunakan sebagai daya rak utama atau suplai ekspansi sekunder

• Dirancang untuk pemasangan langsung pada CPU, NIU, atau alas carrier yang kompatibel

• Mencakup logika proteksi internal untuk kondisi kelistrikan abnormal

Kinerja Kelistrikan

• Rentang Tegangan Input: 18–30 VDC (suplai sistem nominal 24 VDC)

• Konsumsi Daya Input: sekitar 11 W

• Arus Inrush:

• 20 A pada 24 VDC

• 25 A pada 30 VDC

• Waktu Tahan: ~10 ms

Tahap Keluaran

• Rel backplane teregulasi 5 VDC

• Rel logika 3.3 VDC

• Total Arus Keluaran: hingga 1.5 A gabungan

• Batas Keluaran 3.3 VDC: maksimal 0.25 A

• Keluaran 5 VDC: kapasitas arus yang tersisa setelah alokasi beban 3.3 VDC

Fungsi Proteksi & Keandalan

• Proteksi hubung singkat pada kedua rel keluaran

• Penutupan beban berlebih dengan perilaku pemulihan otomatis

• Proteksi polaritas terbalik pada terminal input

• Dirancang untuk siklus tugas industri berkelanjutan

Konstruksi Mekanis

• Lebar Housing: ~49 mm

• Tinggi: ~133.4 mm

• Kedalaman: ~39 mm (tidak termasuk antarmuka carrier)

• Pemasangan: instalasi jepret pada CPU VersaMax, NIU, atau carrier daya

• Berat: 0.24 lb

• Desain: arsitektur plug-in modular yang ringkas untuk integrasi rak

Peringkat Lingkungan & Keselamatan

• Suhu Operasional: hingga 60°C ambien (klasifikasi T4A dalam pengaturan berbahaya)

• Persetujuan Lokasi Berbahaya: Kelas I, Divisi 2, Grup A–D (saat dipasang sesuai aturan sertifikasi)

• Membutuhkan isolasi daya selama instalasi atau penggantian

• Cocok untuk lingkungan industri yang dipasang di kabinet

Catatan Rekayasa

• Kapasitas keluaran harus seimbang di seluruh rel 5 V dan 3.3 V untuk menghindari penurunan rating

• Dalam rak multi-modul, perencanaan distribusi beban diperlukan untuk kinerja backplane yang stabil

• Ketika digunakan dengan carrier booster, berfungsi sebagai node daya terdistribusi untuk sistem tersegmentasi

• Kompatibel dengan arsitektur backplane CPU dan NIU VersaMax standar

Area Aplikasi

• Pembangkit daya backplane PLC dalam sistem kontrol modular

• Pemberian daya rak I/O terdistribusi dalam otomatisasi mesin

• Peningkatan retrofit instalasi VersaMax lama

• Sistem yang membutuhkan catu daya logika tegangan ganda yang ringkas

FAQ

Apa peran utama IC200PWR001?
Modul ini menghasilkan daya 5 VDC dan 3.3 VDC teregulasi untuk operasi backplane VersaMax.

Dapatkah ini digunakan sebagai satu-satunya catu daya dalam sebuah rak?
Ya, ini dapat berfungsi sebagai suplai utama dalam satu stasiun VersaMax.

Apakah ini mendukung lingkungan berbahaya?
Ya, ini dinilai untuk Kelas I Divisi 2 saat dipasang sesuai pedoman Emerson.

Spesifikasi

• Merek: General Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
