Keterangan

Deskripsi Produk

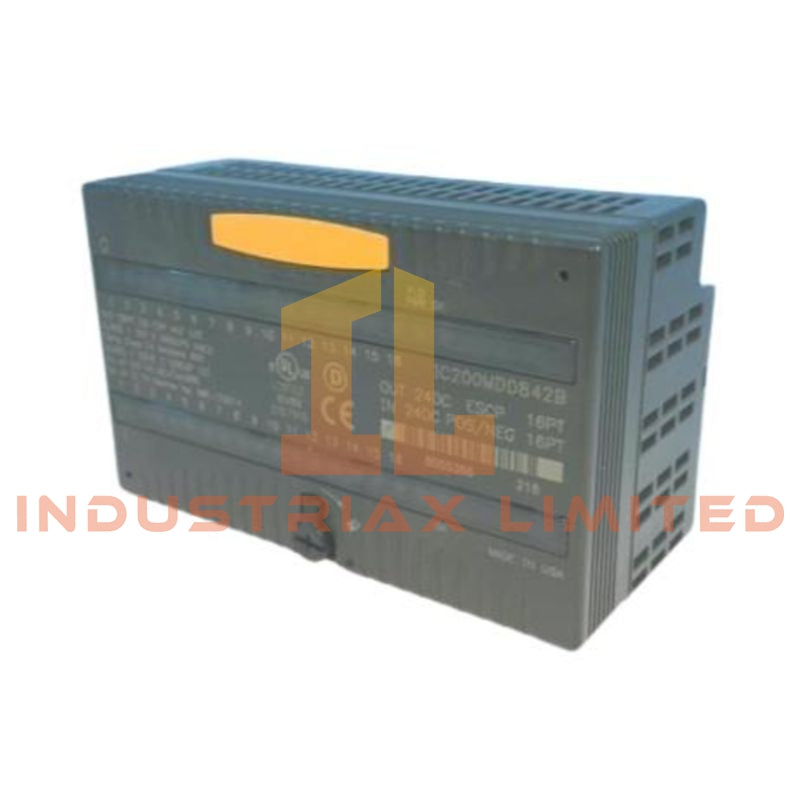

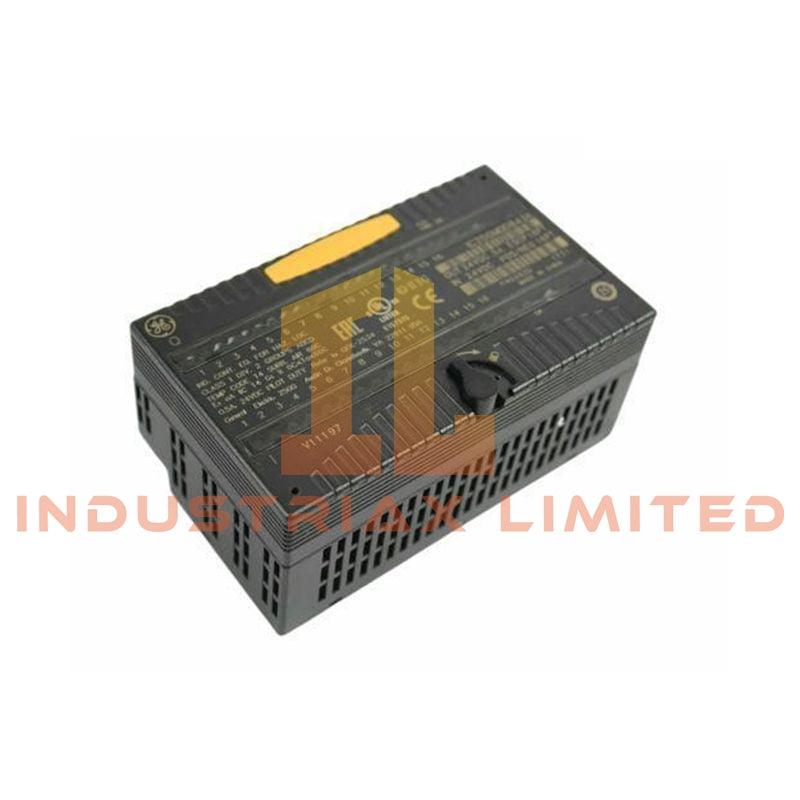

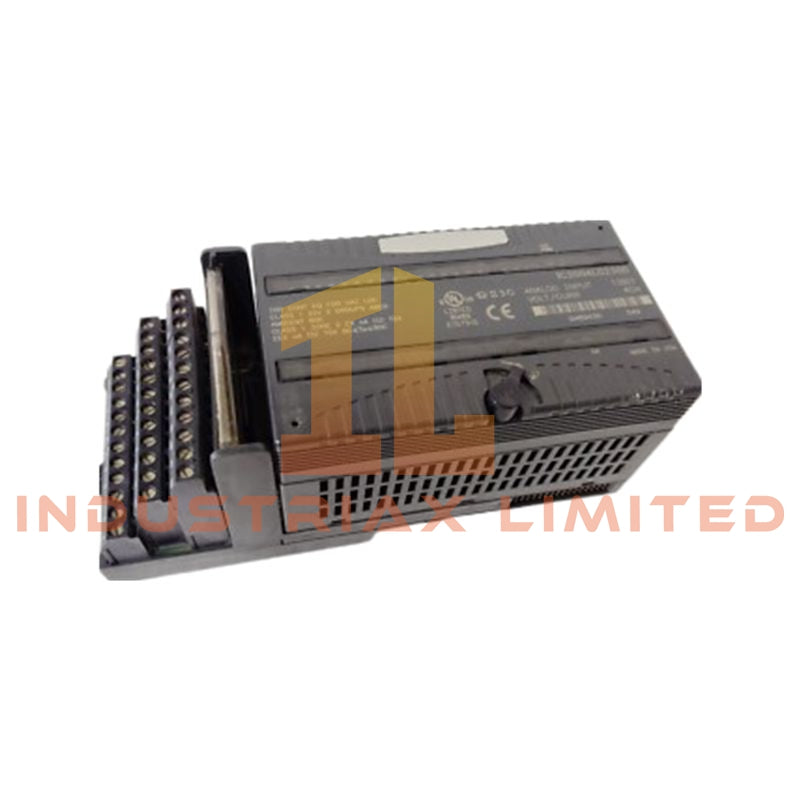

IC200MDD842 adalah modul I/O diskrit campuran kepadatan tinggi yang dikembangkan untuk platform kontrol GE Fanuc VersaMax. Ini mengintegrasikan saluran input dan output dalam satu casing, sehingga cocok untuk aplikasi di mana ruang panel dan efisiensi pengkabelan sangat penting.

Modul ini menyediakan 16 titik input digital dan 16 titik output digital yang beroperasi pada 24 VDC. Ini mendukung konfigurasi logika input yang fleksibel, termasuk sourcing (logika positif) dan sinking (logika negatif), dengan fungsionalitas logika negatif tersedia pada revisi perangkat keras B (IC200MDD842B) atau yang lebih baru.

Dirancang dengan mempertimbangkan keandalan sistem, bagian output menggabungkan perlindungan hubung singkat elektronik, pemantauan arus lebih, dan dioda penekan untuk beban induktif. Diagnostik terintegrasi dan indikator LED per saluran memungkinkan identifikasi kesalahan yang cepat dan komisioning yang disederhanakan.

Fitur Utama

• Desain I/O 32 titik gabungan dengan 16 input dan 16 output

• Mendukung logika input positif dan negatif (tergantung revisi)

• Saluran output 24 VDC dengan rating 0,5 A per titik

• Perlindungan elektronik bawaan terhadap hubung singkat dan kondisi kelebihan beban

• Dioda flyback terintegrasi untuk perlindungan beban induktif

• Indikator LED individual untuk setiap saluran I/O

• Kinerja switching cepat yang cocok untuk tugas kontrol yang peka waktu

• Faktor bentuk ringkas yang dioptimalkan untuk sistem I/O terdistribusi VersaMax

• Tidak ada isolasi antar saluran, memungkinkan integrasi kepadatan tinggi yang hemat biaya

Spesifikasi Teknis

Informasi Umum

• Pabrikan: GE Fanuc / Emerson Automation

• Seri: VersaMax

• Tipe Produk: Modul I/O Diskrit Campuran

• Model: IC200MDD842

Konfigurasi I/O

• Total Poin: 32

• Input Digital: 16

• Output Digital: 16

Karakteristik Input

• Tegangan Terukur: 24 VDC

• Tipe Logika: Positif (standar), Negatif (membutuhkan IC200MDD842B)

• Arus Input: Sekitar 10 mA per saluran

• Waktu Respons: ~0,5 ms

Karakteristik Output

• Tegangan Output: 24 VDC

• Arus Beban Maksimum: 0,5 A per titik (hingga 30 VDC)

• Fitur Perlindungan:

• Perlindungan hubung singkat elektronik (ESCP)

• Perlindungan arus lebih elektronik

• Dioda free-wheeling terintegrasi

• Waktu Respons: 0,5 ms

Pengelompokan I/O

• Grup 1: 16 output

• Grup 2: 8 input

• Grup 3: 8 input

Diagnostik & Indikator

• Status Saluran: LED individual per titik I/O

• Deteksi Kesalahan: Hubung singkat, kelebihan beban, dan diagnostik kesalahan umum

Karakteristik Fisik

• Dimensi: 133,4 × 85,9 × 69,1 mm

• Berat: 0,14 kg

• Pemasangan: Kompatibel dengan rel DIN

Aplikasi

IC200MDD842 sangat cocok untuk sistem kontrol yang membutuhkan kemampuan I/O campuran yang ringkas, termasuk:

• Mesin pengemasan dan perakitan

• Sistem konveyor dan penanganan material

• Peralatan proses dan peralatan OEM

• Arsitektur I/O terdistribusi di pabrik manufaktur

• Kontrol mesin serbaguna

FAQ

T: Bisakah modul ini mendukung input sourcing dan sinking secara bersamaan?
J: Modul ini mendukung kedua jenis logika, tetapi konfigurasi tergantung pada pengkabelan dan revisi perangkat keras. Logika negatif memerlukan revisi B atau yang lebih baru.

T: Apakah output dilindungi dari beban induktif seperti solenoid?
J: Ya, dioda free-wheeling bawaan menekan lonjakan tegangan dari beban induktif.

T: Apakah isolasi antar saluran tersedia?
J: Tidak, modul ini tidak menyediakan isolasi antar saluran individual.

Spesifikasi

• Merek: General Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
