Deskripsi Produk

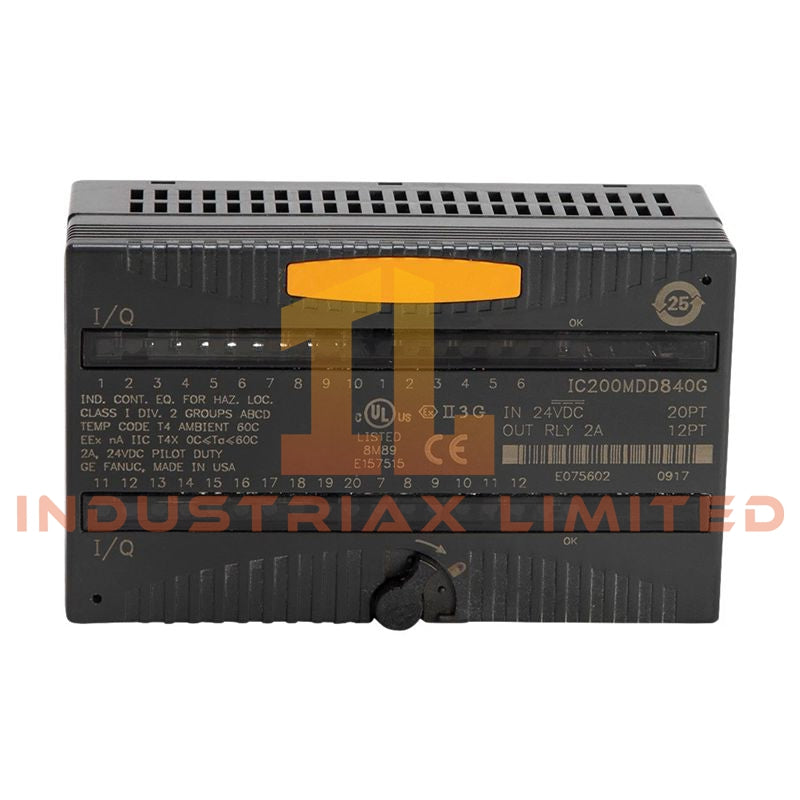

IC200MDD840 adalah modul I/O diskrit hibrida dari GE Fanuc (Emerson) yang dirancang untuk platform VersaMax. Modul ini mengintegrasikan input digital dan output relai dalam satu modul, memungkinkan penanganan tugas penginderaan dan kontrol yang efisien dalam sistem otomatisasi yang ringkas.

Modul ini menggabungkan input sumber 24 VDC dengan output relai elektromagnetik, sehingga dapat beradaptasi dengan sinyal kontrol tegangan rendah dan pengalihan beban tegangan tinggi. Modul ini umum digunakan dalam panel kontrol mesin di mana optimalisasi ruang dan penyederhanaan perkabelan diperlukan.

Gambaran Umum Konfigurasi I/O

• Total saluran I/O: 32

• Input digital: 20 saluran

• Output relai: 12 saluran (Bentuk A, normal terbuka)

Konfigurasi campuran ini mengurangi kebutuhan akan modul input dan output terpisah, menyederhanakan desain sistem dan mengurangi jejak instalasi.

Karakteristik Input

• Tipe input: Logika positif (sourcing)

• Tegangan nominal: 24 VDC

• Rentang operasi: 0 hingga 30 VDC

• Arus input (kondisi ON): 2,0 hingga 5,5 mA

• Arus input (kondisi OFF): hingga 0,5 mA

• Impedansi input: ≤10 kΩ

• Waktu respons:

• ON: 0,5 ms tipikal

• OFF: 10 ms tipikal

Karakteristik ini memastikan deteksi sinyal yang andal dari sensor seperti sakelar kedekatan, tombol tekan, dan sakelar batas.

Karakteristik Output

• Tipe output: Kontak relai (Bentuk A, normal terbuka)

• Jumlah output: 12

• Peringkat kontak:

• 2 A pada 5–265 VAC (beban resistif)

• 2 A pada 5–30 VDC (beban resistif)

• 0,2 A pada 31–125 VDC

• Beban pengalihan minimum: 10 mA

• Pengelompokan output:

• Dua kelompok terisolasi masing-masing 6 output (arsitektur desain tipikal)

Catatan: Perangkat perlindungan eksternal (seperti snubber atau sekering) direkomendasikan untuk beban induktif.

Persyaratan Kelistrikan

• Penarikan arus backplane: hingga 375 mA pada 5 VDC

• Rentang pasokan eksternal:

• 0–125 VDC (nominal 5 / 24 / 125 VDC)

• 0–265 VAC (47–63 Hz, nominal 120 / 240 VAC)

Diagnostik dan Indikator

• Indikator LED individual untuk setiap titik input dan output

• LED status modul khusus (indikator OK)

Indikator ini memberikan umpan balik visual segera untuk commissioning dan pemecahan masalah.

Spesifikasi Mekanis

• Dimensi: 110 × 66,8 × 50 mm

• Berat: 0,35 lb

• Pemasangan: Kompatibel dengan basis pembawa VersaMax (seri IC200CHS)

Kondisi Lingkungan

• Suhu operasi: –20°C hingga +60°C

• Kelembaban relatif: 5% hingga 95% tanpa kondensasi

Dirancang untuk operasi yang stabil dalam kabinet kontrol industri dengan faktor tekanan lingkungan tipikal.

Fitur Fungsional Utama

• Fungsionalitas input dan output gabungan dalam satu modul

• Mendukung penginderaan DC dan pengalihan beban AC/DC

• Output relai memberikan isolasi listrik dari beban lapangan

• Diagnostik LED untuk setiap saluran

• Solusi hemat ruang untuk persyaratan I/O campuran

Skenario Aplikasi

• Mesin pengemasan dan perakitan

• Sistem konveyor dan penanganan material

• Panel peralatan OEM

• Sistem kontrol diskrit serbaguna

• Aplikasi yang membutuhkan input sensor dan output yang digerakkan relai

FAQ

T: Dapatkah modul ini menggerakkan beban induktif seperti solenoida?
J: Ya, tetapi komponen penekan eksternal (misalnya, snubber RC atau dioda flyback) direkomendasikan untuk melindungi kontak relai.

T: Apakah output terisolasi secara elektrik?
J: Kontak relai memberikan isolasi dari elektronik kontrol, dan output biasanya dikelompokkan untuk segmentasi beban.

T: Apakah modul ini memerlukan catu daya terpisah untuk output?
J: Ya. Daya eksternal harus disuplai sesuai dengan persyaratan tegangan beban.

Spesifikasi

• Merek: General Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
