Deskripsi Produk

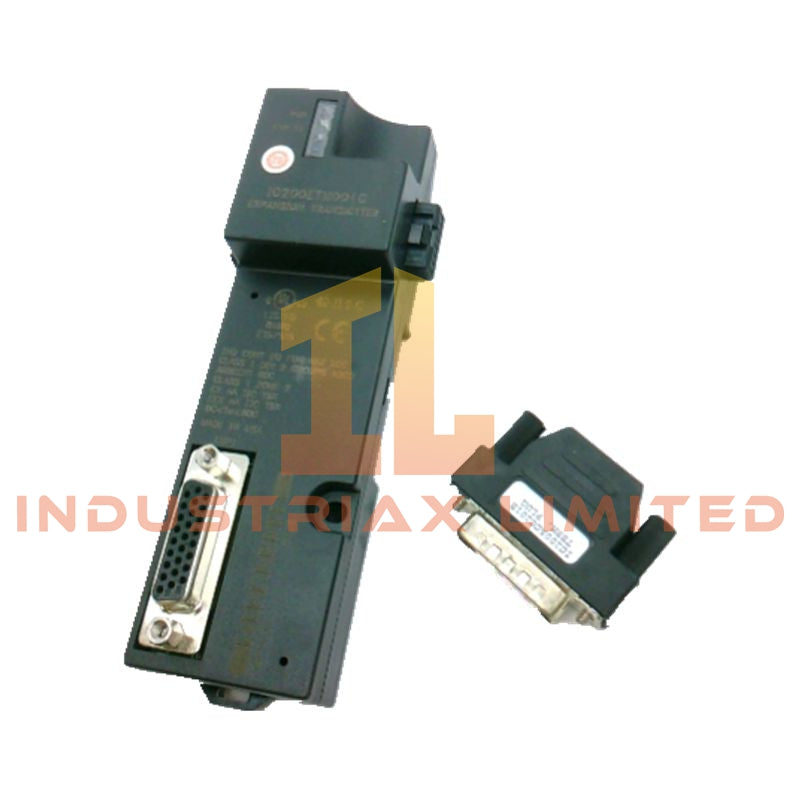

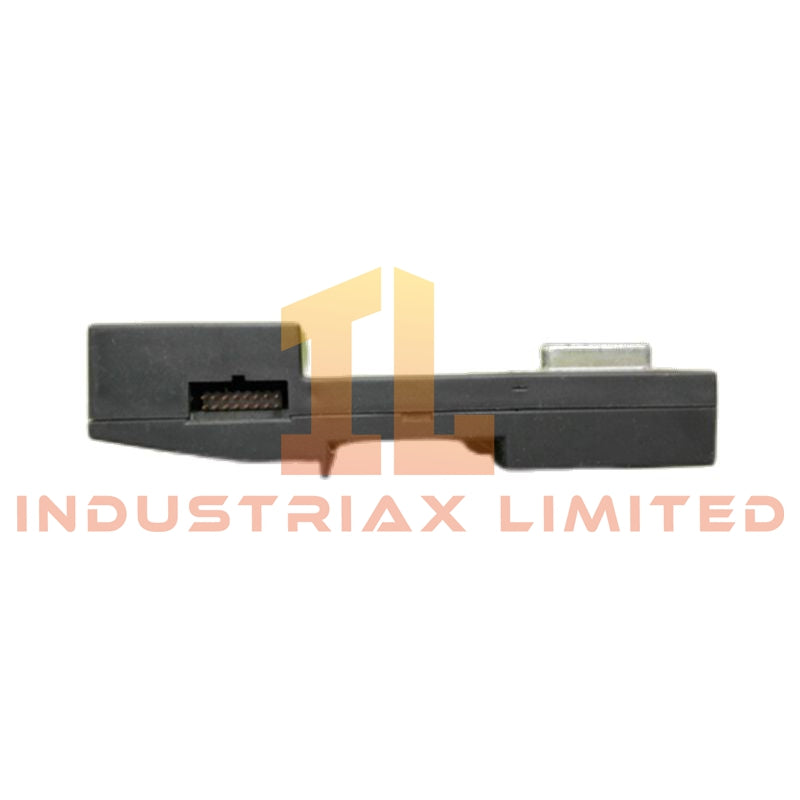

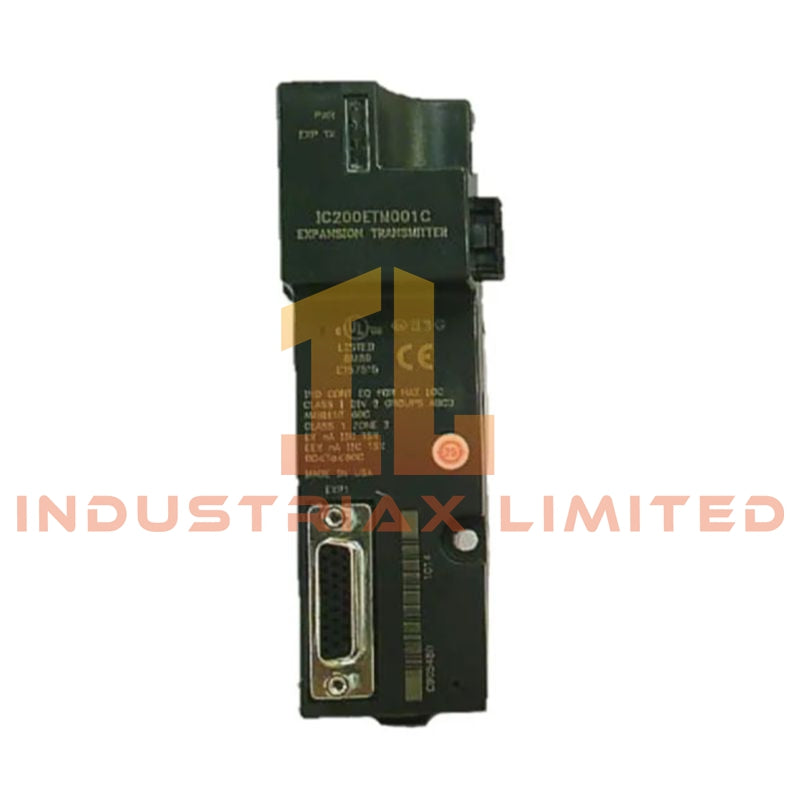

Modul Pemancar Ekspansi IC200ETM001 dirancang untuk sistem PLC GE Fanuc VersaMax untuk mengaktifkan arsitektur I/O terdistribusi. Dipasang bersama CPU atau Unit Antarmuka Jaringan (NIU), modul ini mentransmisikan sinyal bus ekspansi ke rak jarak jauh, memungkinkan penskalaan sistem tanpa mengorbankan keandalan komunikasi.

Modul ini bekerja bersama dengan Modul Penerima Ekspansi (ERM001 untuk aplikasi terisolasi atau ERM002 untuk pengaturan non-terisolasi), membentuk topologi fleksibel yang cocok untuk instalasi jarak pendek dan jarak jauh. Desain rel DIN yang ringkas dan diagnostik terintegrasi menjadikannya solusi praktis untuk sistem otomasi modular.

Fitur Utama

• Memungkinkan koneksi dari rak utama ke hingga tujuh rak ekspansi jarak jauh

• Mendukung maksimal delapan modul I/O atau modul khusus per rak ekspansi

• Kompatibel dengan penerima terisolasi (ERM001) dan non-terisolasi (ERM002)

• Komunikasi bus ekspansi berkecepatan tinggi hingga 1 Mbit/s dalam kondisi optimal

• Jarak komunikasi yang diperpanjang hingga 750 meter dengan konfigurasi terisolasi

• Antarmuka ekspansi D-sub 26-pin terintegrasi untuk transmisi sinyal yang aman

• Port serial pass-through 16-pin untuk pembaruan firmware dan akses pemeliharaan

• LED Status untuk pemantauan daya dan aktivitas komunikasi secara real-time

• Dapat dipasang di rel DIN untuk instalasi panel yang efisien

Spesifikasi Teknis

Informasi Umum

• Pabrikan: GE Fanuc / Emerson Automation

• Seri: VersaMax

• Tipe Produk: Modul Pemancar Ekspansi

• Model: IC200ETM001

Kapasitas Ekspansi

• Rak Ekspansi Maksimum: 7

• Modul per Rak: Hingga 8 modul I/O atau modul khusus

Karakteristik Kelistrikan

• Tegangan Suplai: 5 VDC (melalui backplane)

• Konsumsi Arus: 44 mA (maksimum)

Antarmuka Komunikasi

• Konektor Ekspansi: D-sub female 26-pin

• Port Pemrograman: Pass-through serial male 16-pin

• Laju Transmisi Data:

• Standar: 250 Kbit/s

• Maksimum: 1 Mbit/s (jarak pendek, konfigurasi terisolasi)

Batas Jarak Kabel

• Dengan ERM002 (non-terisolasi): hingga 15 meter

• Dengan ERM001 (terisolasi): hingga 750 meter

Indikator

• LED PWR: Menunjukkan status daya modul

• LED EXP TX: Menunjukkan aktivitas bus ekspansi

Data Fisik

• Pemasangan: Rel DIN

• Berat: 0,31 lb

Aplikasi

IC200ETM001 umumnya digunakan dalam sistem yang membutuhkan tata letak I/O terdistribusi, termasuk:

• Penanganan material dan sistem konveyor

• Mesin pengemasan dan perakitan

• Pengolahan air dan kontrol utilitas

• Lingkungan otomasi energi dan proses

• Instalasi I/O jarak jauh di fasilitas besar

FAQ

Q: Apa perbedaan antara penerima ERM001 dan ERM002?
A: ERM001 menyediakan isolasi listrik dan mendukung komunikasi jarak jauh (hingga 750 m), sedangkan ERM002 non-terisolasi dan terbatas pada jarak yang lebih pendek (hingga 15 m).

Q: Bisakah modul ini digunakan dengan CPU VersaMax apa pun?
A: Ya, ini kompatibel dengan CPU dan NIU VersaMax yang mendukung rak ekspansi melalui antarmuka bus ekspansi.

Q: Apakah modul ini memerlukan catu daya eksternal?
A: Tidak, daya disuplai langsung dari backplane VersaMax (5 VDC).

Spesifikasi

• Merek: General Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
