Keterangan

Gambaran Umum

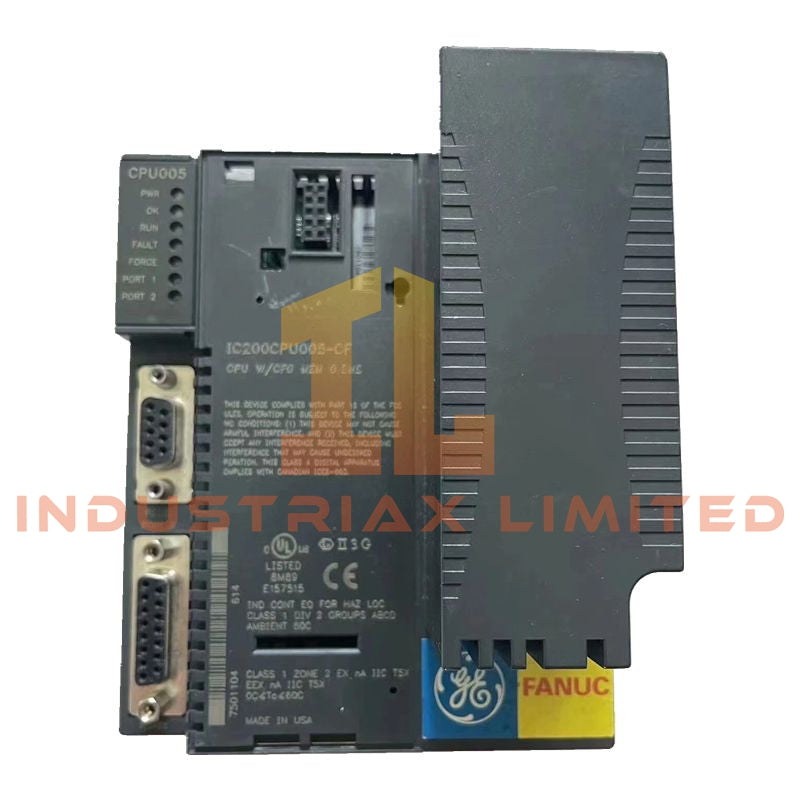

IC200CPU005 adalah CPU pengendali terprogram seri VersaMax yang dikembangkan oleh GE Fanuc Emerson, dirancang untuk sistem otomatisasi ringkas yang membutuhkan logika kontrol yang terukur dan kemampuan ekspansi modular.

Ini berfungsi sebagai unit pemrosesan pusat dari rak VersaMax, mengoordinasikan modul I/O, mengeksekusi logika kontrol, dan mengelola komunikasi serial untuk perangkat lapangan. Unit ini cocok untuk mesin mandiri serta aplikasi kontrol terdistribusi dengan persyaratan I/O sedang.

Kemampuan Sistem Inti

• Mendukung hingga 64 modul I/O VersaMax

• Kapasitas sistem maksimum: 2048 titik I/O diskrit dan analog

• Penanganan I/O lokal: hingga 256 titik secara langsung

• Jam waktu nyata terintegrasi dengan retensi yang didukung baterai

• Penyimpanan program menggunakan memori flash non-volatil

Kinerja Pemrosesan

• Kecepatan eksekusi Boolean: sekitar 0,8 ms per 1K instruksi logika

• Aritmetika floating-point didukung untuk perhitungan lanjutan

• Perilaku pemindaian deterministik cocok untuk tugas kontrol yang sangat penting

• Dioptimalkan untuk siklus kontrol mesin kecil hingga menengah

Arsitektur Memori

• Memori pengguna: ruang yang dapat dikonfigurasi 64 KB

• Area program logika

• Register %R

• Tabel data %AI / %AQ

• RAM yang didukung baterai untuk retensi data dan variabel sistem

• Memori flash untuk penyimpanan program permanen

• Cadangan superkapasitor mempertahankan memori volatil sementara (sekitar 1 jam tanpa daya baterai)

• Perkiraan masa pakai baterai: hingga ~5 tahun (umum)

Antarmuka Komunikasi

CPU mengintegrasikan dua saluran komunikasi serial independen:

• Port RS-232 untuk pemrograman, diagnostik, dan pembaruan firmware

• Port RS-485 untuk komunikasi lapangan dan jaringan perangkat

Protokol yang didukung meliputi:

• SNP / SNP-X untuk komunikasi sistem GE

• Fungsionalitas master Modbus RTU (tergantung firmware)

Peningkatan firmware didukung melalui antarmuka RS-232 saja.

Kapasitas Ekspansi I/O

• Modul I/O maksimum: 64

• Total kapasitas I/O sistem: hingga 2048 titik

• Fleksibilitas ekspansi cocok untuk konfigurasi rak terdistribusi

• Kompatibel dengan modul keluarga I/O VersaMax lengkap

Karakteristik Kelistrikan dan Daya

• Konsumsi arus backplane: ~35 mA pada 5 VDC (operasi dasar)

• Hingga ~135 mA pada 5 VDC dengan aksesori serial terpasang

• Dirancang untuk operasi backplane daya rendah dalam rak modular

Mekanis dan Instalasi

• Pemasangan rel DIN: standar 35 mm (EN 50022)

• Instalasi membutuhkan rel konduktif yang diarde dan tidak dicat

• Sakelar perangkat keras Run/Stop terintegrasi untuk kontrol lokal

• Faktor bentuk CPU ringkas yang dirancang untuk instalasi slot tunggal

Berat: 0,4 lbs

Peringkat Lingkungan

• Suhu operasi: 0°C hingga 60°C

• Dirancang untuk lingkungan kabinet kontrol tertutup

• Operasi stabil di bawah getaran industri dan kondisi kebisingan listrik saat diarde dengan benar

Aplikasi

• Sistem otomatisasi mesin ringkas

• Unit kontrol proses mandiri

• Mesin konveyor dan pengemasan

• Sistem kontrol pompa dan HVAC

• Arsitektur I/O terdistribusi kecil

FAQ

Q1: Bisakah CPU ini menangani ekspansi analog dan digital secara bersamaan?
Ya, ini mendukung konfigurasi I/O campuran di semua modul VersaMax yang kompatibel.

Q2: Apakah Modbus didukung secara native?
Dukungan Modbus RTU tersedia tergantung versi firmware.

Q3: Bisakah sistem berjalan tanpa baterai?
Ya, tetapi retensi program dan data akan terbatas tanpa baterai atau cadangan kapasitif.

Spesifikasi

• Merek: General Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
