Deskripsi Produk

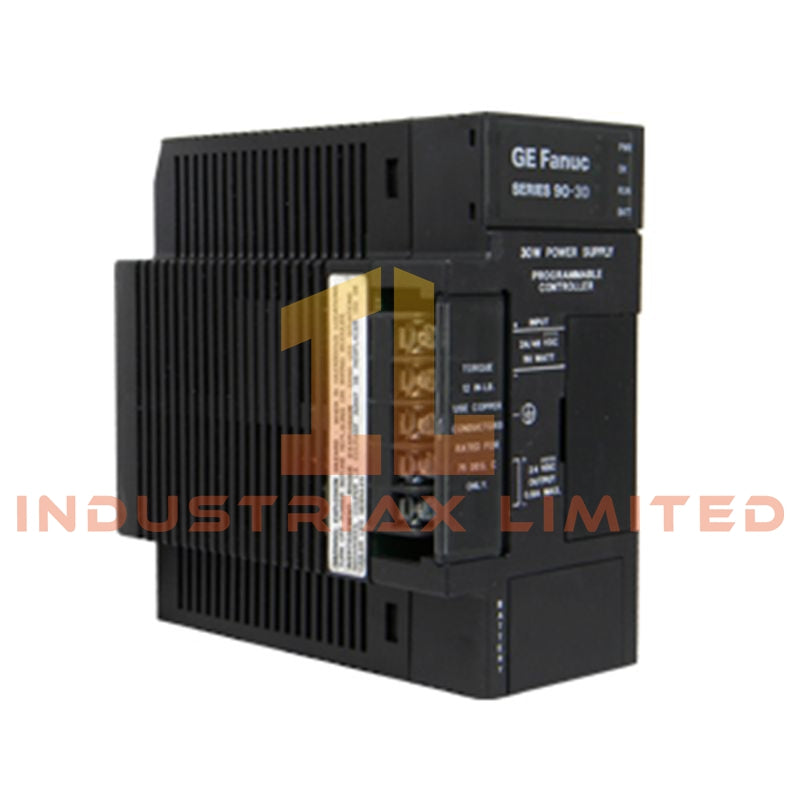

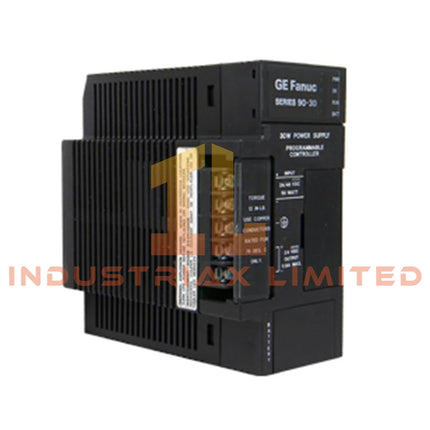

IC693PWR322 dari GE Fanuc adalah catu daya DC 30 Watt yang tangguh, dirancang khusus untuk platform PLC Seri 90-30. Catu daya ini menyediakan daya DC multi-rel yang stabil untuk modul CPU, perangkat I/O, beban relai, dan modul komunikasi. Dirancang untuk dipasang di slot paling kiri rak, catu daya ini memastikan operasi PLC yang tidak terganggu bahkan selama penurunan tegangan singkat dan menyediakan diagnostik RS-485 untuk pemantauan sistem.
Fitur Utama
-
Mengubah input nominal 24 VDC atau 48 VDC menjadi tiga rel output independen yang teregulasi
-
Distribusi daya yang stabil untuk sirkuit logika, sensor, dan beban relai
-
Waktu tahan minimal 14 ms untuk melewati gangguan daya singkat
-
Dukungan komunikasi RS-485 untuk pemantauan dan diagnostik jarak jauh
-
Desain tanpa kipas untuk pengoperasian yang senyap dan perawatan minimal
-
Sesuai dengan standar UL, cUL, dan CE
Spesifikasi Teknis
Spesifikasi Kelistrikan
-
Tegangan Input Nominal: 24 VDC / 48 VDC
-
Rentang Tegangan Input (Mulai): 21–56 VDC
-
Rentang Tegangan Input (Berjalan): 18–56 VDC
-
Daya Input: 50 W (input DC)
-
Arus Masuk Puncak: 4 A, maks 100 ms
-
Waktu Tahan: ≥14 ms pada input nominal
Spesifikasi Output
| Saluran Output |
Tegangan |
Arus |
Daya |
Aplikasi Khas |
| Output 1 |
+5 VDC |
3 A |
15 W |
Daya CPU & Logika |
| Output 2 |
+24 VDC |
0,83 A |
20 W |
Input Sensor (Terisolasi) |
| Output 3 |
+24 VDC |
0,63 A |
15 W |
Koil Relai |
| Total Output |
— |
— |
30 W |
Kapasitas Modul Keseluruhan |
Mekanikal & Lingkungan
-
Pemasangan: Slot paling kiri pada pelat dasar Seri 90-30
-
Pendingin: Konveksi alami (tanpa kipas)
-
Suhu Operasi: 0°C hingga 60°C
-
Berat: 1,25 lbs
Skenario Aplikasi
IC693PWR322 ideal untuk:
-
Panel kontrol mesin yang membutuhkan daya logika yang presisi
-
Konfigurasi PLC yang intensif sensor
-
Sistem otomatisasi yang banyak menggunakan relai
-
Pengaturan PLC Seri 90-30 yang membutuhkan daya DC multi-rel yang andal
FAQ
T: Dapatkah IC693PWR322 menangani tegangan input di bawah 24 VDC?
J: Ya, ia mendukung rentang berjalan 18–56 VDC sambil mempertahankan output yang stabil.
T: Apakah membutuhkan kipas pendingin?
J: Tidak, modul ini menggunakan konveksi alami untuk manajemen termal.
T: Bagaimana pemantauan sistem ditangani?
J: Komunikasi RS-485 memungkinkan pengambilan data diagnostik dan pemantauan status.
T: Apakah ada modul serupa untuk aplikasi beban yang lebih tinggi?
J: IC693PWR334 menawarkan kapasitas output yang lebih tinggi untuk konfigurasi PLC yang lebih menuntut.
