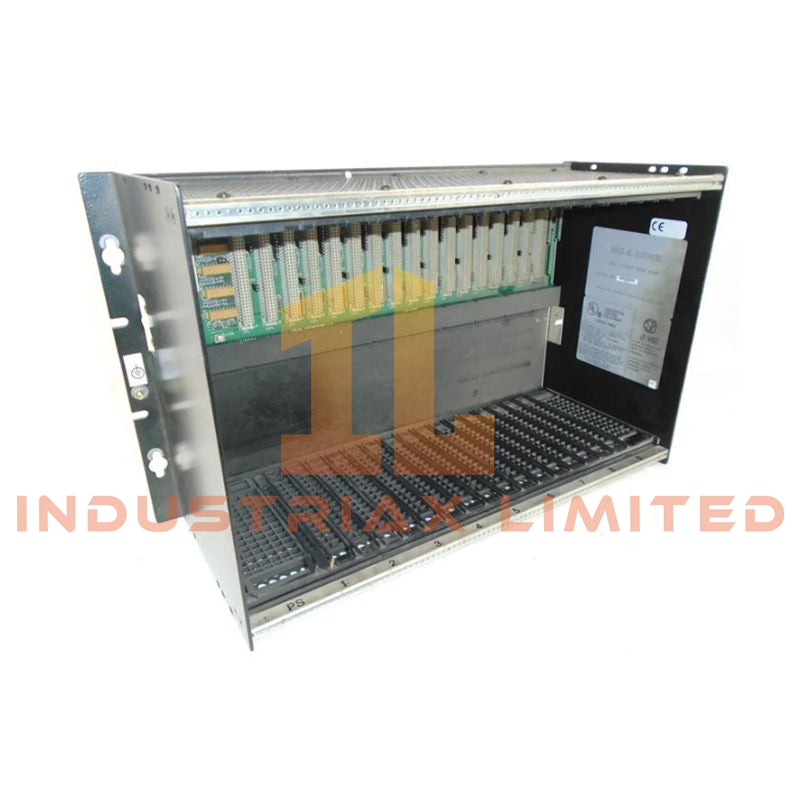

The IC697CHS782 adalah sasis rak berbasis VME yang dirancang untuk platform GE Fanuc Series 90-70 PLC. Ini berfungsi sebagai backplane integrasi hibrida, memungkinkan pemasangan modul kontrol IC697 dan kartu VMEbus standar industri dalam sistem yang sama. Ini membuatnya cocok untuk aplikasi di mana kontrol PLC harus hidup berdampingan dengan komputasi berkinerja tinggi atau modul antarmuka pihak ketiga.
Arsitektur 17-slot-nya, dikombinasikan dengan backplane yang sesuai VME, memberikan fleksibilitas untuk ekspansi sistem sambil mempertahankan komunikasi deterministik di seluruh modul. Sasis ini dirancang untuk pemasangan di dalam selungkup dan mendukung pendinginan konveksi standar dan konfigurasi udara paksa opsional untuk kepadatan daya yang lebih tinggi.
Spesifikasi Teknis
Informasi Umum
-
Model: IC697CHS782
-
Produsen: GE Fanuc / Emerson
-
Seri: Seri 90-70
-
Tipe Produk: Rak Integrator VME
-
Pemasangan: Panel belakang atau pemasangan dalam selungkup
-
Berat: 5,8 kg
Konfigurasi Rak
-
Kapasitas total: 17 slot lebar tunggal
-
Tata letak alternatif: mendukung konfigurasi modul lebar ganda dengan posisi catu daya khusus
-
Jarak slot: 0,8 inci (20,32 mm) jarak tengah
-
Backplane: Sesuai IEEE 1014 VMEbus
-
Pengalamatan: pengalamatan slot yang dapat dikonfigurasi melalui pengaturan backplane
Kompatibilitas Modul
-
Sepenuhnya kompatibel dengan modul GE IC697 PLC
-
Mendukung modul VMEbus pihak ketiga untuk arsitektur hibrida
-
Cocok untuk sistem kontrol, komunikasi, dan akuisisi data campuran
Karakteristik Kelistrikan
-
Distribusi daya backplane: +5 VDC, +12 VDC, –12 VDC, dan ground
-
Permintaan arus tipikal: hingga ~20 A pada 5 VDC (terisi penuh, tergantung pada kombinasi modul)
-
Catu daya: catu daya eksternal atau terpasang di rak seri IC697 diperlukan
-
Model catu daya yang didukung: IC697PWR711, IC697PWR748, IC697PWR749
Pendinginan & Desain Termal
-
Pendinginan default: konveksi alami
-
Pendinginan opsional: baki kipas yang dapat dipasang di lapangan untuk beban termal tinggi
-
Catatan instalasi: pertahankan jarak aliran udara untuk operasi yang stabil
Karakteristik Mekanik
-
Konstruksi: sasis baja kelas industri
-
Dimensi: 483 mm (L) × 283 mm (T) × 185 mm (D)
-
Pembumian: rel bawah terintegrasi untuk pelindung kabel dan kontrol EMI
-
Orientasi pemasangan: mendukung pemasangan vertikal atau horizontal tergantung pada desain selungkup
Kondisi Lingkungan
-
Suhu operasi: 0 °C hingga 60 °C
-
Suhu penyimpanan: –40 °C hingga +85 °C
-
Kelembaban: 5–95% non-kondensasi
Integrasi Sistem
-
Ekspansi multi-rak didukung melalui kabel interkoneksi (antarmuka 9-pin)
-
Membutuhkan konfigurasi jumper backplane untuk pengalamatan dan tata letak sistem
-
Dirancang untuk komunikasi deterministik dalam sistem PLC terdistribusi
Fitur Utama
-
Rak kepadatan tinggi 17-slot untuk sistem Seri 90-70
-
Backplane yang sesuai VMEbus untuk integrasi PLC dan VME hibrida
-
Dukungan modul yang fleksibel termasuk perangkat VME pihak ketiga
-
Selungkup baja yang kuat untuk lingkungan industri
-
Arsitektur yang dapat diskalakan dengan kemampuan ekspansi multi-rak
-
Pendinginan konveksi dengan peningkatan udara paksa opsional
Aplikasi
Rak ini umum digunakan dalam sistem otomasi kompleks di mana kontrol PLC harus berinteraksi dengan pemrosesan data berkecepatan tinggi atau perangkat keras VME khusus. Kasus penggunaan umum meliputi sistem kontrol pembangkit listrik, jalur manufaktur berskala besar, sistem uji, dan peningkatan sistem lama yang membutuhkan kompatibilitas VME.
FAQ
T: Bisakah rak ini digunakan dengan modul non-GE?
J: Ya, ia mendukung modul VMEbus standar selain modul GE IC697 PLC.
T: Apakah catu daya disertakan dengan rak?
J: Tidak, catu daya seri IC697 yang kompatibel harus dipasang secara terpisah.
T: Apakah rak ini mendukung konfigurasi daya tinggi?
J: Ya, tetapi rakitan kipas opsional direkomendasikan saat menggunakan modul berdaya tinggi.
T: Bisakah beberapa rak dihubungkan dalam satu sistem?
J: Ya, konfigurasi multi-rak didukung menggunakan kabel ekspansi yang sesuai.
