Keterangan
Ikhtisar Produk

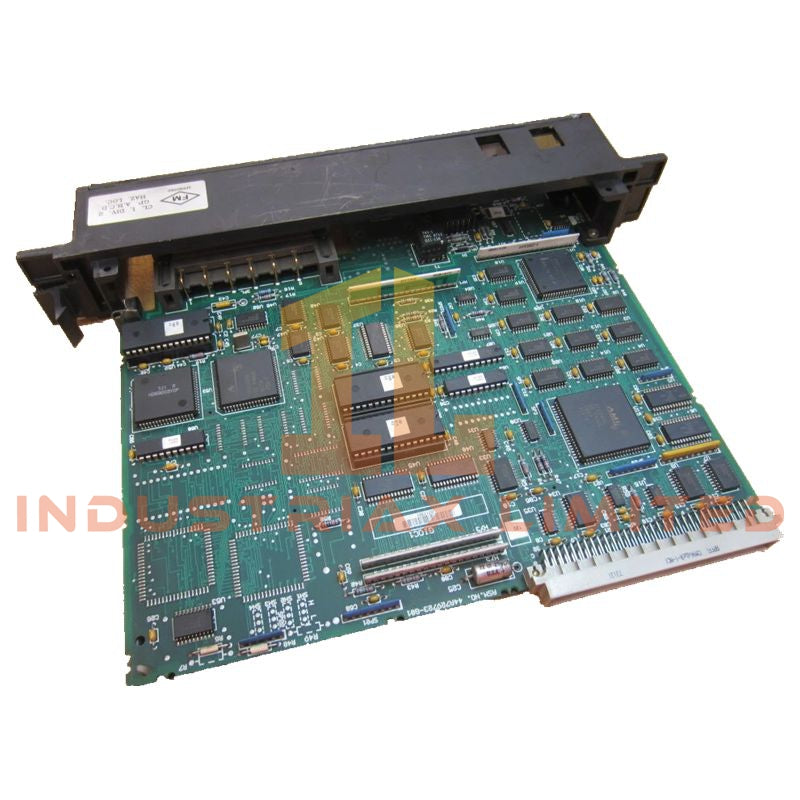

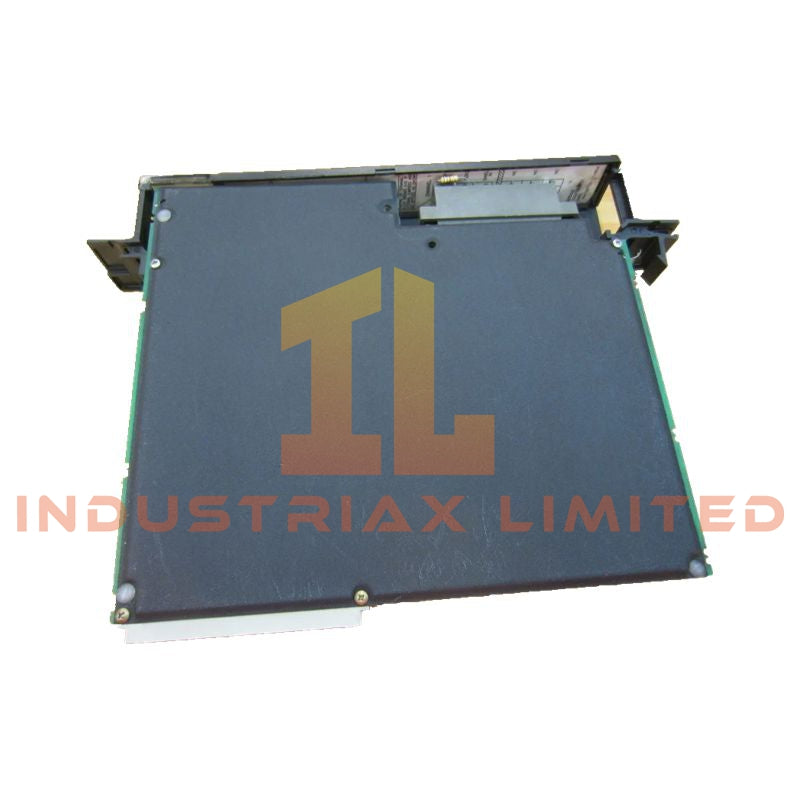

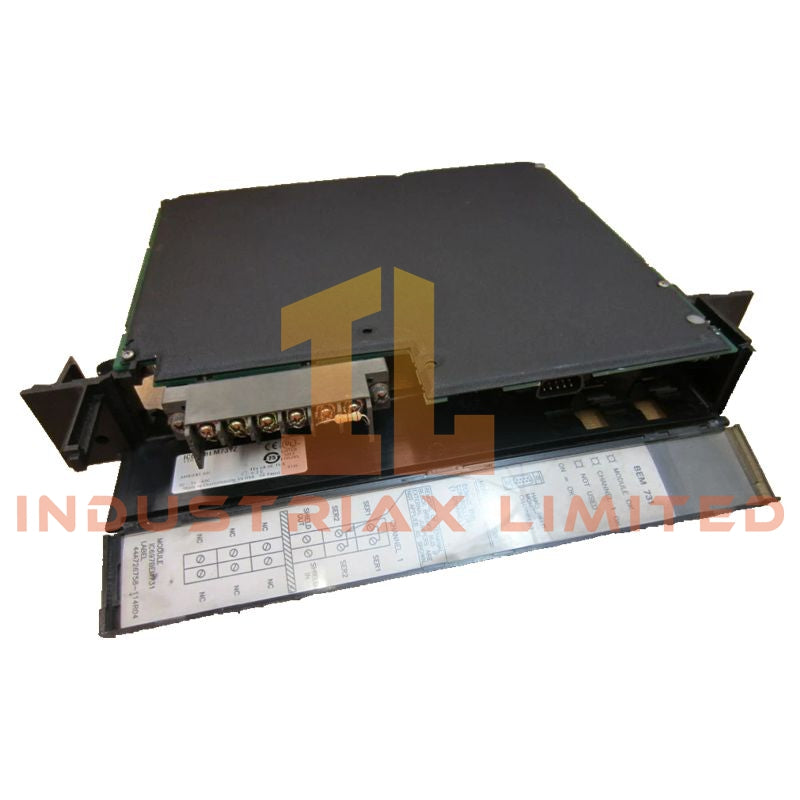

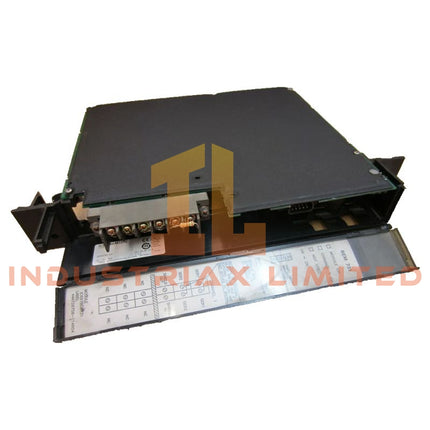

IC697BEM731 adalah Modul Pengontrol Bus (BCM) Genius untuk sistem PLC GE Fanuc Series 90-70. Ini menyediakan saluran komunikasi khusus untuk menghubungkan CPU PLC dengan perangkat I/O Genius, mendukung hingga 30 perangkat per saluran. Modul ini dilengkapi dengan alat diagnostik bawaan, port Monitor Genggam untuk pemecahan masalah, dan desain satu slot yang ringkas, memungkinkan kontrol terdistribusi yang efisien di lingkungan industri.
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Model |
IC697BEM731 |
| Seri |
GE Fanuc Series 90-70 |
| Tipe Modul |
Modul Pengontrol Bus Genius (BCM) |
| Tegangan Operasi |
5 VDC (disuplai melalui backplane) |
| Arus Backplane |
1,3 A |
| Lebar Modul |
Satu slot |
| Saluran Komunikasi |
1 saluran Bus Genius |
| Perangkat yang Didukung |
Hingga 30 perangkat per saluran |
| Port Monitor |
Port Monitor Genggam (HHM) untuk diagnostik |
| Kecepatan Data |
153,5 Kbaud standar/diperpanjang, 76,8 Kbaud, 38,4 Kbaud |
| Kabel Bus |
Tipe Belden 9182 |
| Jarak Kabel |
2000–7500 kaki tergantung kecepatan data |
| Terminasi Bus |
Resistor 75 Ω atau 150 Ω di setiap ujung |
| Indikator LED |
3 indikator status LED |
| Fungsi Bawaan |
Pemindaian I/O, transfer data CPU, pelaporan alarm, komunikasi PCIM |
| Diagnostik |
Deteksi kesalahan terintegrasi dan fungsi pemecahan masalah |
| Konektor |
Port 3PL dan 1PL |
| Berat |
1,0 pon |
| Pabrikan |
Awalnya GE Fanuc, sekarang Emerson Automation |
Fitur Utama
-
Dukungan Genius Bus: Menghubungkan CPU PLC dengan modul I/O Genius, memperluas kapasitas I/O terdistribusi.
-
Desain Satu Slot Ringkas: Menghemat ruang rak sambil menyediakan kemampuan komunikasi dan kontrol penuh.
-
Konfigurasi Fleksibel: Mendukung berbagai jenis I/O dan pengaturan saluran yang dapat disesuaikan.
-
Diagnostik & Pemantauan: Alat diagnostik bawaan dan port Monitor Genggam memfasilitasi pemecahan masalah cepat.
-
Komunikasi Andal: Mendukung kecepatan baud standar dan diperpanjang dengan jarak kabel hingga 7500 kaki.
Aplikasi
-
Kontrol Terdistribusi Berbasis PLC: Menghubungkan CPU pusat dengan perangkat I/O Genius jarak jauh.
-
Otomatisasi Industri: Memperluas kemampuan input/output dalam sistem manufaktur, penanganan material, dan pemrosesan.
-
Diagnostik Sistem: Memantau status perangkat dan mendeteksi kesalahan menggunakan alat terintegrasi dan antarmuka HHM.
-
Integrasi Sistem Lama: Ideal untuk instalasi Seri 90-70 yang membutuhkan kontrol I/O berbasis bus.
Pertimbangan Praktis
-
Pastikan terminasi bus yang tepat untuk menjaga integritas sinyal pada jarak kabel yang panjang.
-
Maksimal 30 perangkat per saluran; melebihi ini dapat menyebabkan masalah komunikasi.
-
Hanya kompatibel dengan rak PLC Seri 90-70; tidak kompatibel dengan sistem RX3i atau Seri 90-30.
FAQ
T: Berapa banyak perangkat I/O Genius yang dapat didukung oleh modul ini?
J: Hingga 30 perangkat per saluran, tergantung pada konfigurasi bus.
T: Alat diagnostik apa saja yang disertakan?
J: Deteksi kesalahan bawaan, indikator status LED, dan port Monitor Genggam untuk pemecahan masalah.
T: Bisakah modul ini dipasang di semua rak PLC?
J: Tidak, ini dirancang khusus untuk rak PLC GE Fanuc Series 90-70.
T: Berapa jarak kabel komunikasi maksimum?
J: Jarak kabel berkisar antara 2000 hingga 7500 kaki tergantung pada kecepatan data yang dikonfigurasi.
