Deskripsi Produk

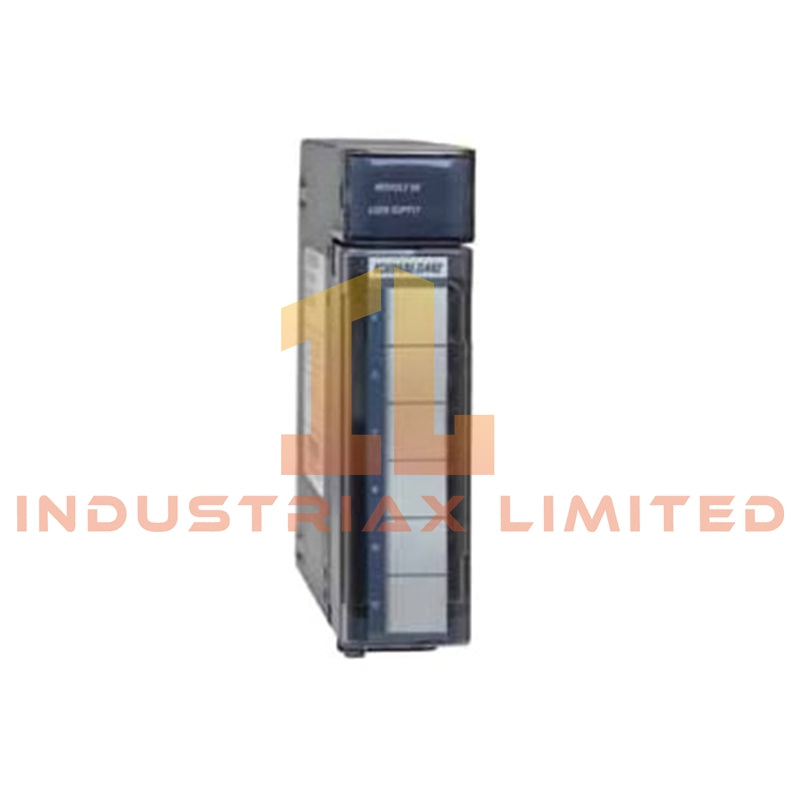

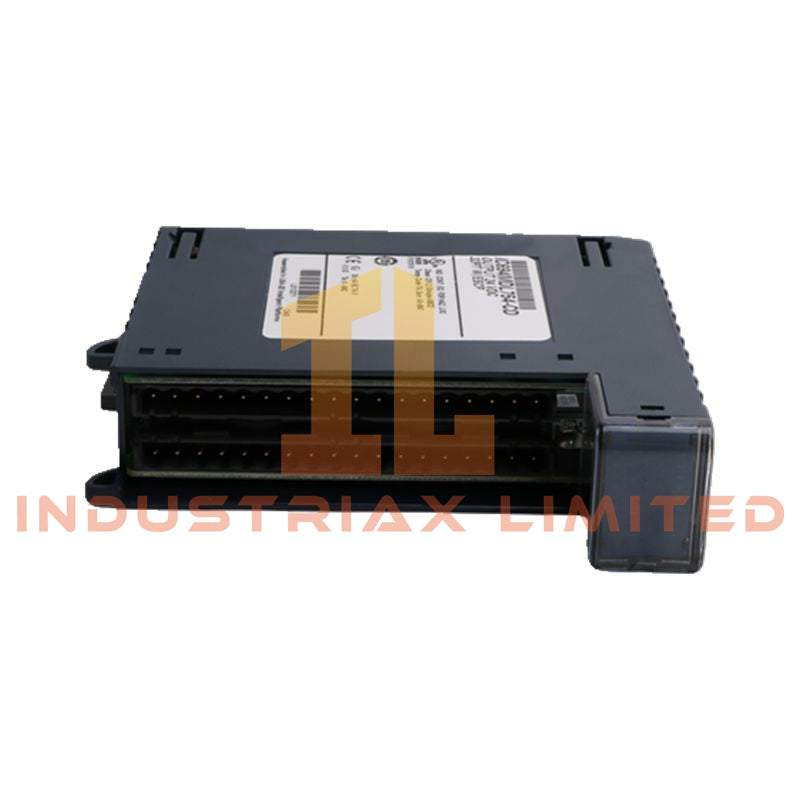

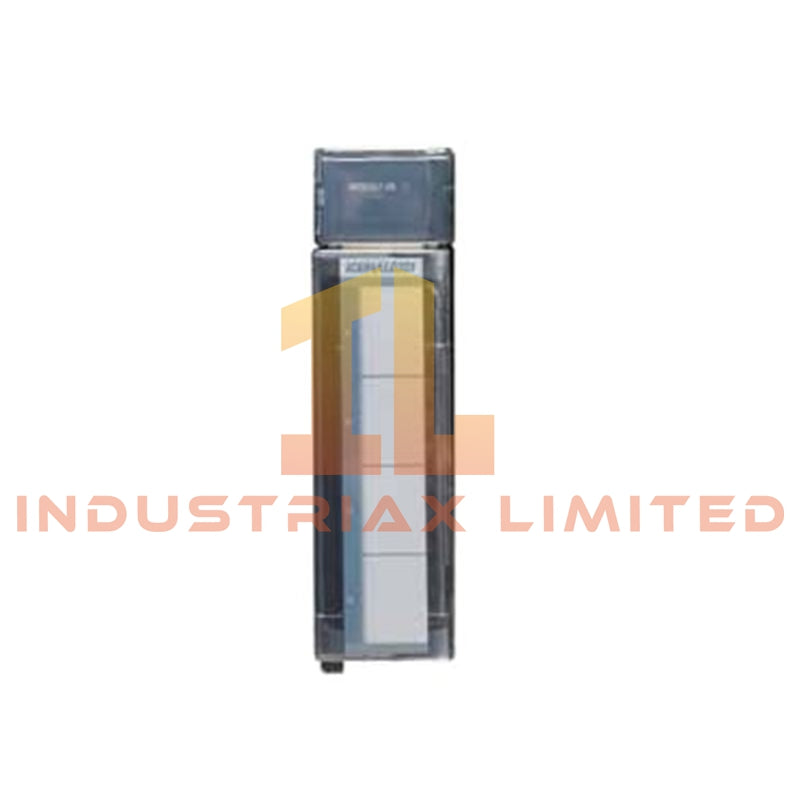

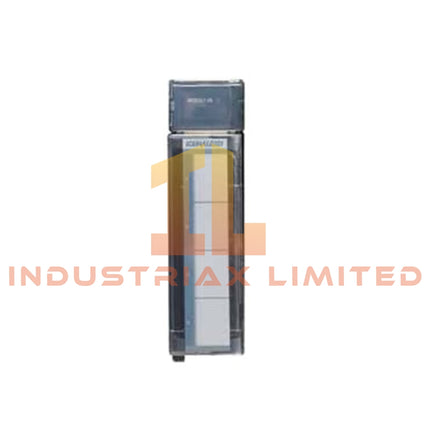

Modul output diskrit IC694MDL741 adalah bagian dari keluarga GE Fanuc / Emerson PACSystems RX3i, yang dirancang untuk menghadirkan pengalihan DC yang andal untuk sistem kontrol industri. Modul ini menyediakan 16 output logika-positif yang diatur menjadi dua grup yang terisolasi secara elektrik, memungkinkan pengkabelan yang fleksibel dan distribusi beban di seluruh perangkat lapangan.

Setiap saluran output mampu menggerakkan beban 12 VDC atau 24 VDC standar, menjadikan modul ini cocok untuk menggerakkan relai, solenoida, lampu indikator, dan peralatan bertenaga DC lainnya. Isolasi optik dan kinerja pengalihan yang cepat memastikan operasi yang andal di lingkungan dengan kebisingan listrik.

Spesifikasi Teknis

Informasi Umum

• Model: IC694MDL741

• Produsen: GE Fanuc / Emerson

• Seri: PACSystems RX3i

• Jenis Produk: Modul Output Diskrit

• Output: 16 saluran (2 grup @ 8)

• Tipe Logika: Logika positif (sourcing output)

• Instalasi: RX3i Universal Backplane

• Berat: 0,26 lbs

Karakteristik Output

• Tegangan terukur: 12/24 VDC

• Rentang pengoperasian: 12–24 VDC (+20%, −15%)

• Arus output: 0,5 A per saluran

• Arus grup maksimum: 2 A per grup

• Penurunan tegangan (keadaan ON): ≤ 0,5 V

• Arus bocor (keadaan OFF): ≤ 1 mA

• Waktu respons: ≤ 2 ms (ON dan OFF)

Isolasi

• Isolasi bidang ke bidang-belakang: 250 VAC kontinu, 1500 VAC selama 1 menit

• Isolasi grup ke grup: grup output yang dipisahkan secara elektrik

• Isolasi optik untuk kekebalan derau yang lebih baik

Persyaratan Daya

• Catu daya backplane: 5 VDC pada 110 mA (semua output aktif)

Kondisi Lingkungan

• Suhu pengoperasian: 0 °C hingga 60 °C

• Suhu penyimpanan: –40 °C hingga +85 °C

• Kelembaban: 5–95% tanpa kondensasi

Mekanik & Indikator

• Dimensi: kira-kira 34 × 145 × 140 mm

• Indikasi status: 16 LED individual untuk status output

Fitur Utama

• 16 output DC dengan kontrol logika positif

• Dua grup terisolasi untuk skema pengkabelan yang fleksibel

• Respons pengalihan cepat untuk aplikasi yang sensitif terhadap waktu

• Isolasi optik untuk perlindungan derau listrik yang ditingkatkan

• Indikator LED per saluran untuk diagnosis cepat

Aplikasi

Modul ini umumnya digunakan dalam sistem otomasi untuk mengalihkan beban DC seperti katup solenoida, relai perantara, lampu pilot, dan aktuator kompak. Desain isolasi grupnya mendukung sirkuit kontrol tersegmentasi dalam modul yang sama.

FAQ

Q: Apakah outputnya sourcing atau sinking?
A: Modul ini menggunakan logika positif, artinya ia menyediakan output sourcing.

Q: Berapa arus beban maksimum per saluran?
A: Setiap output dapat memasok hingga 0,5 A, dengan maksimum 2 A per grup.

Q: Bisakah tingkat tegangan yang berbeda digunakan di seluruh grup?
A: Ya, kedua grup diisolasi secara elektrik, memungkinkan konfigurasi pengkabelan yang independen.

Q: Seberapa cepat outputnya?
A: Modul ini mendukung waktu pengalihan 2 ms atau kurang untuk transisi ON dan OFF.

Spesifikasi

• Merek: General Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
