Keterangan

Ikhtisar Produk

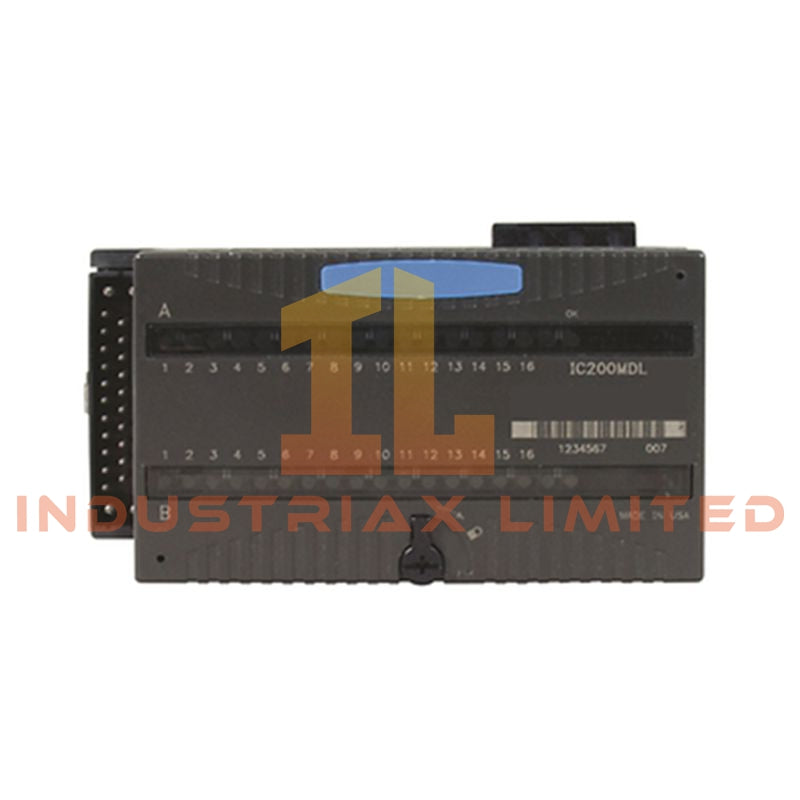

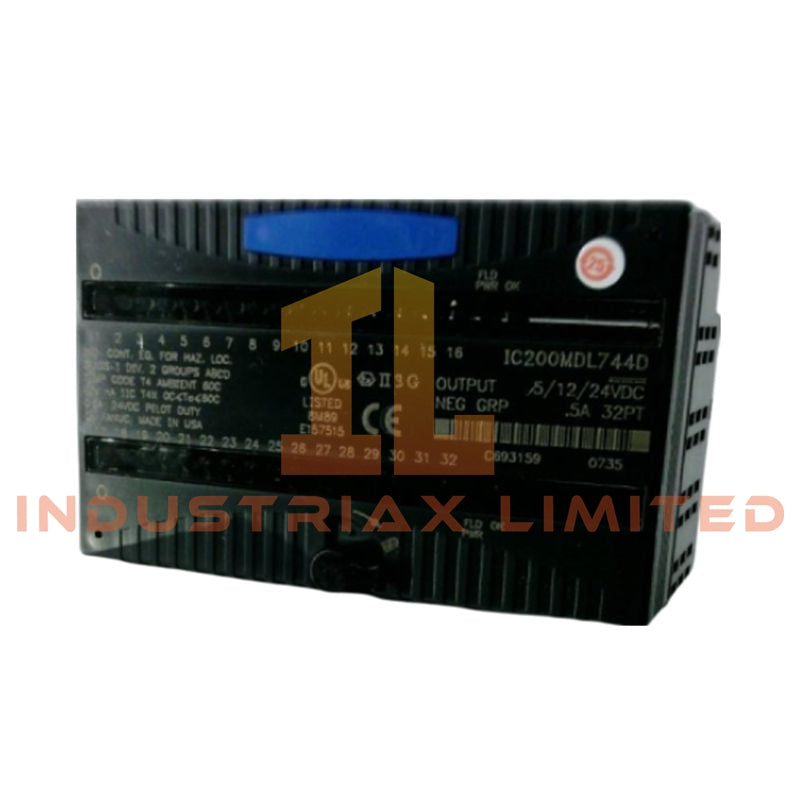

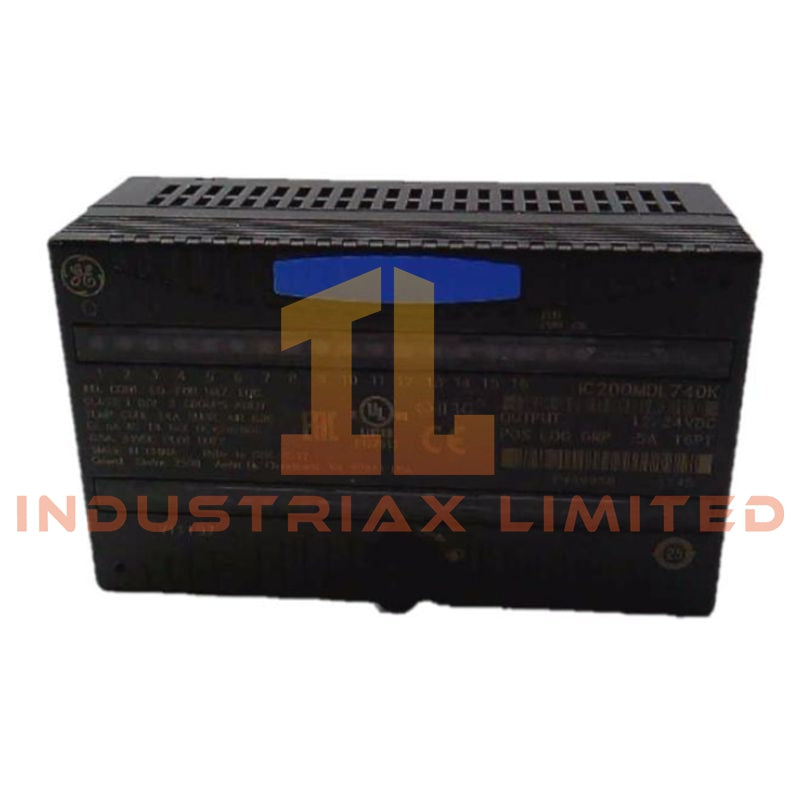

IC200MDL744 adalah modul output diskrit kepadatan tinggi dari seri GE Fanuc Emerson VersaMax, yang dirancang untuk peralihan sinyal digital dalam sistem I/O yang ringkas. Modul ini mendukung beberapa konfigurasi tegangan output, sehingga cocok untuk kontrol tingkat TTL dan aplikasi penggerak beban DC standar.

Modul ini diatur menjadi dua grup output dan menyediakan indikasi status per-titik untuk diagnostik cepat dan efisiensi pemeliharaan di lingkungan kontrol terdistribusi.

Spesifikasi Teknis

• Model: IC200MDL744

• Pabrikan: GE Fanuc / Emerson

• Seri: VersaMax

• Tipe Produk: Modul Output Diskrit

• Jumlah Titik Output: 32 saluran

• Konfigurasi Output: Logika negatif (tipe sinking)

• Grup Output: 2 grup terisolasi

Peringkat Kelistrikan

• Tegangan Output Mode TTL: 4.75–5.25 V DC (nominal 5 V)

• Tegangan Output Mode Beban DC: 10.2–30 V DC (operasi nominal 12/24 V)

• Kapasitas Arus: Hingga 0.5 A per titik (tergantung aplikasi)

Isolasi & Perlindungan

• Isolasi Grup-ke-Grup:

• 250 V AC berkelanjutan

• 1500 V AC selama 1 menit

• Isolasi Titik-ke-Titik: Tidak disediakan

• Perlindungan: Tanpa sekring internal (perlindungan eksternal disarankan)

Daya & Diagnostik

• Konsumsi Daya Backplane: ~140 mA pada 5 V DC

• ID Modul: 80808080

• Indikator:

• Satu LED per saluran output

• LED Status: OK dan Daya Lapangan (FLD PWR)

• Berat: 0.98 lb

Karakteristik Fungsional

IC200MDL744 menyediakan peralihan output yang fleksibel untuk kontrol logika tegangan rendah dan penggerak aktuator DC standar. Kemampuan tegangan ganda memungkinkan integrasi ke dalam sistem sinyal campuran tanpa memerlukan modul antarmuka tambahan.

Indikator LED per-saluran menyederhanakan pemecahan masalah dengan memberikan konfirmasi visual langsung tentang aktivitas output.

Area Aplikasi

• Output kontrol otomasi mesin

• Sistem pengalih relai dan aktuator

• Panel kontrol tegangan campuran

• Arsitektur output terdistribusi VersaMax yang ringkas

• Peralatan OEM yang membutuhkan kontrol output digital kepadatan tinggi

Catatan Rekayasa

Modul ini beroperasi sebagai perangkat output tipe sinking (logika negatif) dan memerlukan desain beban eksternal yang tepat untuk memastikan kinerja peralihan yang aman. Karena tidak ada sekring internal yang disertakan, perangkat pelindung eksternal direkomendasikan untuk beban induktif atau beban arus tinggi.

Pengelompokan beban yang tepat per bank output sangat penting untuk menjaga integritas isolasi.

FAQ

Q1: Jenis output apa yang disediakan IC200MDL744?
Ini menyediakan 32 output diskrit tipe sinking (logika negatif).

Q2: Bisakah ia beroperasi pada sistem 5V dan 24V?
Ya, ini mendukung operasi 5V tingkat TTL serta peralihan beban DC 12/24V.

Q3: Apakah perlindungan internal disertakan?
Tidak ada sekring internal yang disediakan; perlindungan eksternal disarankan.

Spesifikasi

• Merek: General Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
