Keterangan
Ikhtisar Produk

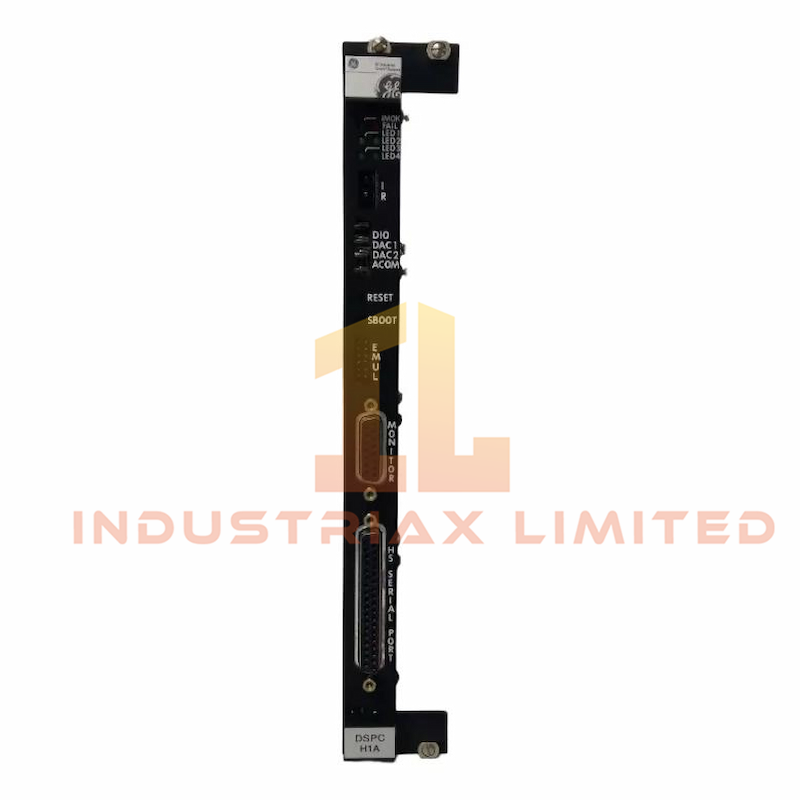

Itu GE DS200DSPCH1ADA Papan Kontrol Prosesor Sinyal Digital menghadirkan pemrosesan berkecepatan tinggi dan kontrol langsung untuk sistem konversi daya tingkat lanjut. Sebagai bagian dari Seri Mark V , mendukung UPS, turbin angin, filter aktif, dan konverter multi-jembatan.
Papan ini dilengkapi DSP floating-point 50 MHz, I/O berkecepatan tinggi yang dapat diupgrade, dan memori program independen. Papan ini dapat ditempatkan dalam rak VME, menempati dua slot untuk menampung hingga empat papan anak. Opsi pengaturan ulang meliputi pengaturan daya, tombol tekan, sysreset VME, dan penulisan bus master.
Spesifikasi Teknis
| Spesifikasi |
Rincian |
| Pabrikan |
GE |
| Nomor Bagian |
DS200DSPCH1ADA
|
| Kode Pemesanan |
DS200DSPCH1A
|
| Seri Produk |
Mark V |
| Voltase |
Tegangan 28 VDC |
| Saat ini |
6 Sebuah |
| Kecepatan Jam DSP |
50 MHz |
| Ukuran |
Ukuran 18 cm × 12 cm × 3 cm |
| Berat |
1 kg |
| Jenis Rak |
VME (ruang 2 slot) |
| Metode Reset |
4 (Sysreset, Tulis Bus, Penyalaan Daya, Tombol) |
| Pengatur Waktu Pengawas |
batas waktu 1 ms |
| Kapasitas Papan Anak |
1 sampai 4 |
Fitur Utama
-
Beroperasi dengan DSP floating-point 50 MHz untuk kontrol waktu nyata
-
Berinteraksi langsung dengan sinyal kontrol menggunakan I/O lokal berkecepatan tinggi
-
Mendukung konfigurasi master atau slave dengan memori program onboard
-
Menempati dua slot rak VME untuk dukungan papan anak yang diperluas
-
Termasuk empat metode reset dan pengatur waktu pengawas 1 ms
-
Ukuran kompak 18×12×3 cm dan berat 1 kg untuk integrasi yang mudah
-
Menangani input 28 Vdc dan menarik arus hingga 6 A
Aplikasi & Kompatibilitas
Itu DS200DSPCH1ADA Papan ini cocok untuk lingkungan industri yang menuntut komputasi cepat dan kontrol yang andal. Papan ini mendukung antarmuka sinyal langsung tanpa bergantung pada jalur data VME.
Kompatibel dengan:
-
Catu Daya Tak Terputus (UPS)
-
Sistem kontrol turbin angin
-
Platform penyaringan aktif dan dinamometer
-
Konverter multi-jembatan berkinerja tinggi
-
Sistem menggunakan Mark V arsitektur dan rak VME
