Keterangan

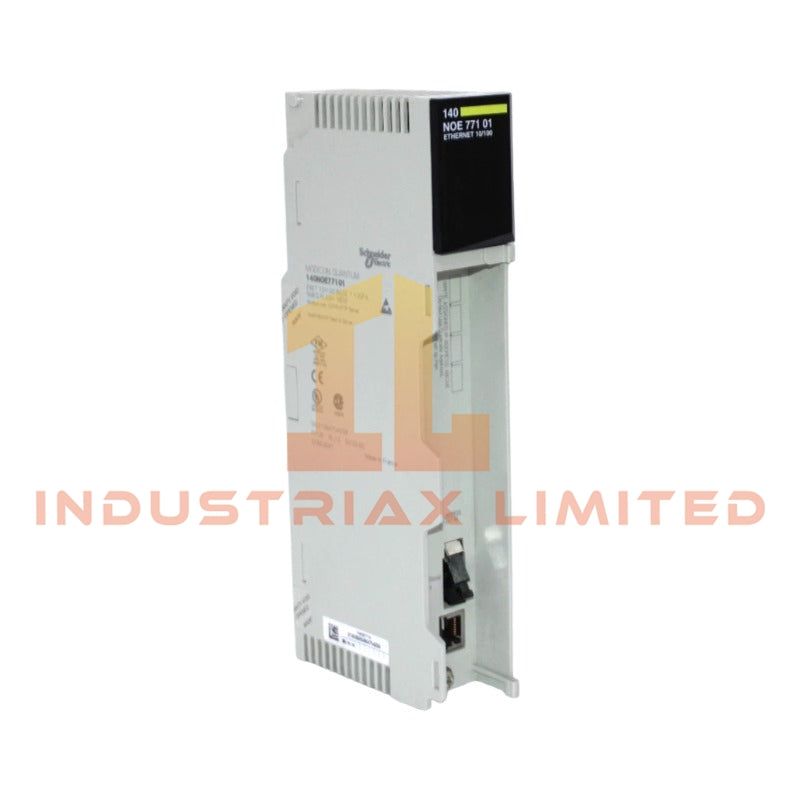

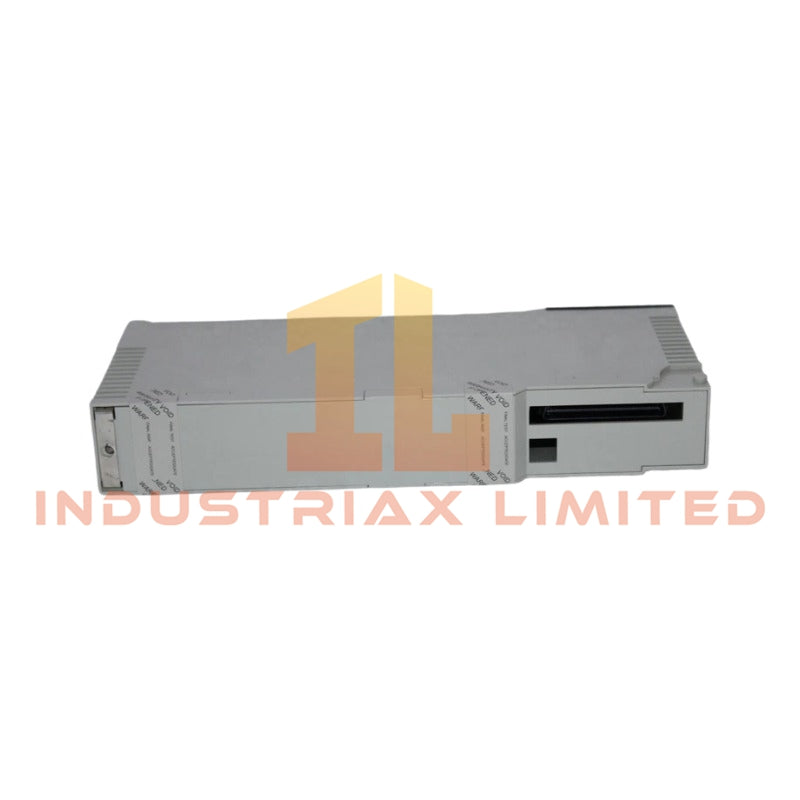

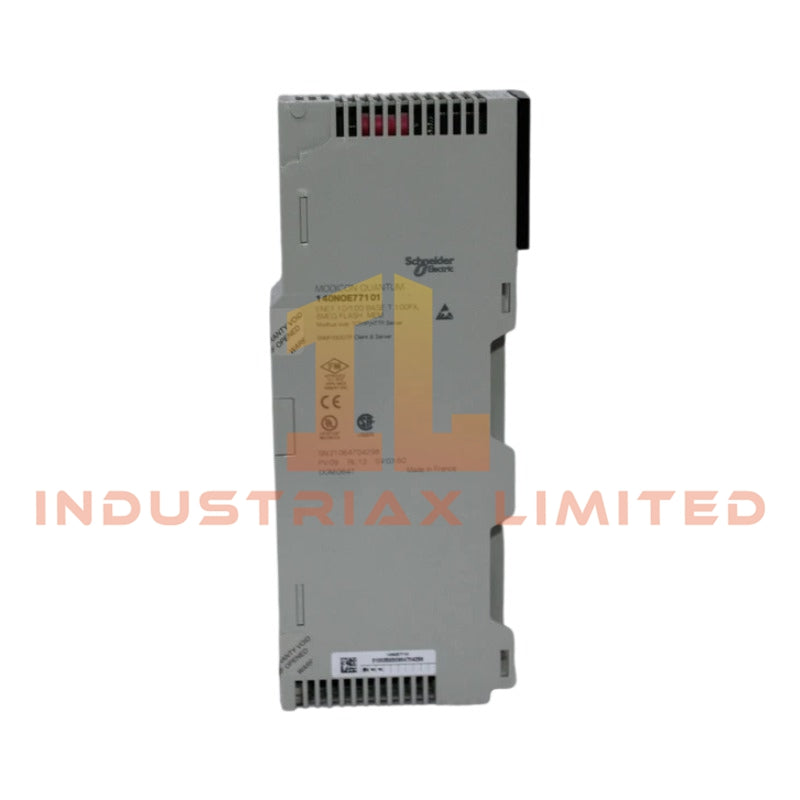

Modul TCP/IP Jaringan Ethernet Schneider Electric 140NOE77101

Schneider Electric 140NOE77101, yang juga dikatalogkan sebagai modul TCP/IP jaringan Ethernet B30, beroperasi sebagai komponen perangkat keras khusus untuk komunikasi data real-time dan pemindaian I/O dalam platform otomatisasi Modicon Quantum.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
ModelBrand	Schneider Electric
Origin	Prancis
Weight	0,345 kg
Dimensions	Format modul standar
OperatingTemp	0...60 derajat C
StorageTemp	-40...85 derajat C
RelativeHumidity	95% tanpa kondensasi
OperatingAltitude	<= 4500 m
IPDegree	IP20
SupplyVoltage	5 V DC melalui catu daya rak
CurrentConsumption	750 mA
TransmissionRate	10/100 Mbit/s
PhysicalInterface	Serat optik MT/RJ 100BASE-FX, pasangan berpilin RJ45 10BASE-T/100BASE-TX
CommunicationProtocols	Ethernet, Modbus TCP/IP, SNMP
Redundancy	Ya, arsitektur hot standby
DataServices	Pemindaian I/O Data Global, server FDR, pesan Modbus TCP, layanan Web, server Web, penampil Rak, editor Data melalui PC
Diagnostics	Halaman web yang telah ditentukan
Certifications	CUL, UL 508, CSA C22.2 No 142, FM Kelas 1 Divisi 2
EMC/ESD	ESD: kontak 4 kV, udara 8 kV; EMF: 10 V/m 80-1000 MHz

Fitur Teknis Kontrol Industri

Modul 140NOE77101 mendukung komunikasi bus backplane deterministik dan kompatibel dengan jaringan Profinet/EtherNet/IP. Modul ini menyediakan kompatibilitas flash firmware untuk peningkatan tanpa waktu henti sistem dan memastikan penskalaan odensitas untuk throughput I/O yang tepat di seluruh platform PLC Quantum.

Pertanyaan yang Sering Diajukan

T: VnA: Bisakah modul di-hot-swap dalam rak langsung?
J: Ya, modul mendukung redundansi hot standby dan dapat diganti sambil menjaga integritas sistem, mengikuti tindakan pencegahan hot-swap standar.

T: VnA: Berapa bandwidth maksimum untuk pemindaian data I/O?
J: Modul ini mendukung bandwidth Ethernet 10/100 Mbit/s dan pesan Modbus TCP, dengan penjadwalan deterministik melalui bus backplane.

T: VnA: Apakah pembaruan firmware kompatibel dengan semua versi PLC Quantum?
J: Pembaruan firmware kompatibel dalam generasi platform Quantum yang sama; kompatibilitas lintas generasi memerlukan verifikasi.

Panduan Instalasi Lapangan

• Pasang modul di slot rak Quantum standar dengan keselarasan yang tepat pada rel DIN.
• Pastikan kabel Ethernet pasangan berpilin berpelindung atau serat optik diardekan dengan benar.
• Pertahankan pemisahan minimum dari sumber tegangan tinggi untuk mengurangi interferensi elektromagnetik.
• Sambungkan modul hot-standby redundan mengikuti rencana pengkabelan rak untuk memastikan operasi failover.
• Verifikasi tegangan catu daya rak 5 V DC dan kapasitas arus minimal 750 mA per modul.
• Gunakan halaman web yang telah ditentukan untuk diagnosis awal dan verifikasi sistem sebelum integrasi jaringan penuh.

Spesifikasi

• Merek: Schneider Electric
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
