Ringkasan Produk

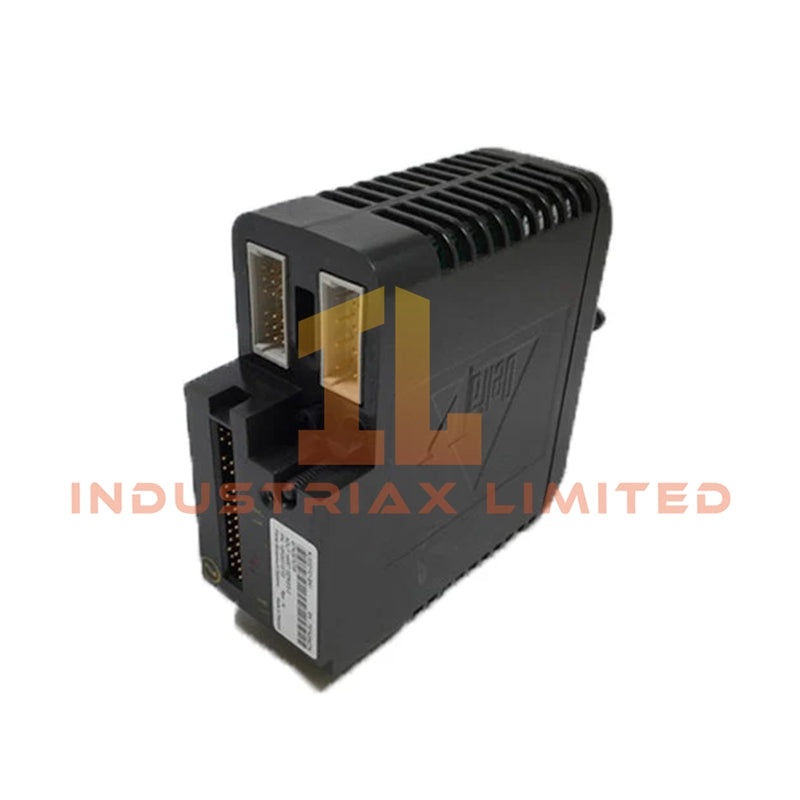

Emerson VE4005S2B3 adalah kartu input analog 8 saluran berdensitas tinggi yang dirancang untuk sistem kontrol DeltaV S-series. Kartu ini mengubah sinyal analog dari instrumen lapangan, seperti pemancar tekanan, aliran, atau level, menjadi data digital yang presisi untuk kontrol proses. Dengan dukungan protokol HART, kartu ini memungkinkan diagnostik jarak jauh dan kalibrasi perangkat lapangan pintar tanpa multiplekser tambahan.
Faktor bentuk S2 memungkinkan instalasi plug-and-play yang cepat pada pembawa S-series, sementara desainnya yang tangguh memastikan operasi yang andal di lingkungan industri dengan rentang suhu, getaran, dan paparan guncangan yang luas.
Fitur & Keunggulan Utama
Integrasi HART
-
Mendukung HART v5, v6, dan v7 untuk diagnostik canggih dan akuisisi variabel sekunder
-
Memungkinkan konfigurasi dan pemantauan jarak jauh perangkat lapangan pintar
Kepadatan Saluran Tinggi
-
8 input analog dalam jejak yang ringkas, mengoptimalkan ruang panel
-
Desain berdaya rendah mengurangi pembuangan panas, memperpanjang masa pakai perangkat keras
Keandalan & Redundansi
Pemrosesan Sinyal Akurat
Ketahanan Kelas Industri
-
Lapisan konformal melindungi dari kelembaban, debu, dan gas korosif (ISA-S71.04-1985 Class G3)
-
Ketahanan guncangan: gelombang setengah sinus 10 g (11 ms)
-
Ketahanan getaran: puncak-ke-puncak 1 mm (2–13,2 Hz), 0,7 g (13,2–150 Hz)
-
Suhu operasional: -40°C hingga +70°C
Spesifikasi Teknis
| Fitur |
Spesifikasi |
| Jumlah Saluran |
8 |
| Sinyal Input |
4-20 mA DC |
| Protokol |
HART v5, v6, v7 |
| Blok Terminal |
Terminasi massal 16-pin |
| Koneksi Lapangan |
Koneksi sekrup, kaku 0,2–4 mm², fleksibel 0,2–2,5 mm², AWG 24–12 |
| Koneksi Pengontrol |
Jalur pin IDC/FLK, 16 posisi, pitch 2,54 mm |
| Pemasangan |
Pembawa horizontal S-series |
| Isolasi |
Saluran terisolasi secara galvanik |
| Diagnostik |
Indikator LED daya dan kesalahan |
| Dimensi (P×L×T) |
61 × 126 × 71 mm |
| Berat |
239,1 g (tidak termasuk kemasan), 259 g (termasuk kemasan) |
| Negara Asal |
AS |
| Nomor Tarif Bea Cukai |
85369010 |
Skenario Aplikasi
-
Pemantauan dan kontrol variabel proses seperti aliran, tekanan, dan suhu
-
Integrasi dengan instrumen lapangan pintar yang mendukung HART
-
Loop kontrol redundan yang membutuhkan operasi tanpa henti
-
Sistem yang membutuhkan fidelitas sinyal tinggi dan input analog kebisingan rendah
FAQ
T: Apakah kartu ini mendukung diagnostik HART di semua saluran?
J: Ya, setiap saluran mendukung komunikasi HART untuk pemantauan dan konfigurasi perangkat.
T: Apakah daya eksternal diperlukan untuk input lapangan?
J: Tidak, modul beroperasi dengan daya sistem DeltaV standar.
T: Bisakah kartu diganti tanpa mematikan sistem?
J: Ya, kartu ini dapat ditukar saat beroperasi (hot-swappable) dan mendukung konfigurasi redundan untuk operasi berkelanjutan.
T: Apakah ada versi kartu input analog S-series dengan kepadatan lebih tinggi?
J: Ya, Emerson menawarkan kartu S-series tambahan dengan lebih banyak saluran untuk aplikasi yang lebih besar.
