Keterangan
Ringkasan

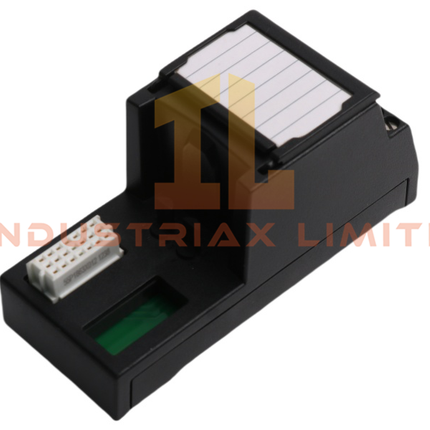

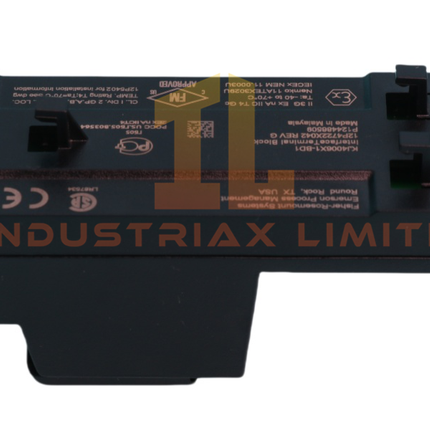

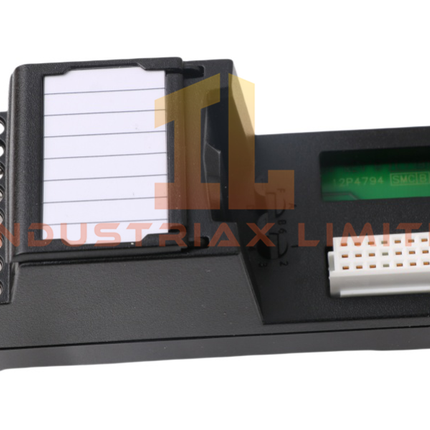

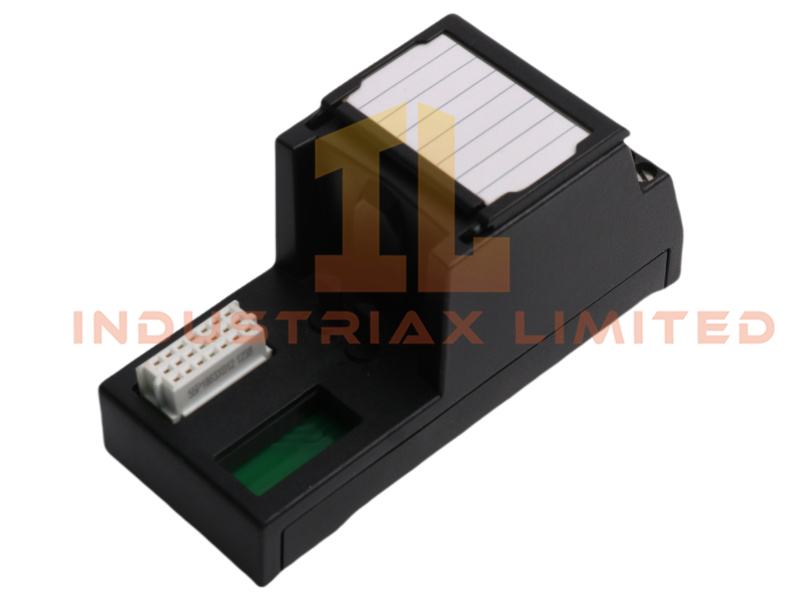

Blok Terminal KJ4006X1‑BC1 (12P4720X062) adalah modul antarmuka sekring 8 saluran yang dirancang untuk pembawa I/O seri M DeltaV. Modul ini menyediakan titik koneksi yang aman dan berintegritas tinggi antara pengkabelan lapangan dan kartu I/O terkait, memastikan operasi yang stabil di lingkungan kontrol terdistribusi. Faktor bentuknya yang ringkas dan desain mekanis yang terkunci mendukung pemasangan yang aman dan mencegah pemasangan modul yang tidak sesuai.
Fitur Utama
-
Delapan saluran pengkabelan lapangan yang menyatu
-
Sistem penguncian putar untuk mencegah kombinasi kartu-ke-blok terminal yang salah.
-
Kemampuan hot-swap saat tidak ada kartu I/O atau kabel lapangan yang terpasang.
-
Konstruksi berdaya tahan tinggi untuk penggunaan lapangan jangka panjang.
-
Dirancang untuk subsistem I/O DeltaV seri M.
-
Cocok untuk instalasi baru maupun perluasan sistem.
Spesifikasi Teknis
Karakteristik Listrik
| Parameter |
Spesifikasi |
| Saluran |
8 saluran gabungan |
| Peringkat Sekering |
250 VAC, 2 A |
| Kapasitas Daya Lapangan |
Hingga 60 VDC, 1 A per saluran |
| Jenis Terminal |
Penjepit sekrup, dapat dilepas |
| Ukuran Kabel |
12–22 AWG |
Peringkat Lingkungan
| Parameter |
Spesifikasi |
| Suhu Operasional |
−40°C hingga +70°C |
| Suhu Penyimpanan |
−40°C hingga +85°C |
| Kelembaban |
Kelembapan relatif 5–95%, tidak mengembun |
| Getaran |
1 mm p-p (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
| Terkejut |
10 g, 11 ms |
| Ketahanan terhadap Kontaminan |
ISA‑S71.04‑1985 G3 |
Data Mekanik
| Parameter |
Spesifikasi |
| Ukuran |
4,1 × 12,5 × 10,5 cm |
| Berat |
0,18 kg |
| Pemasangan |
Basis pembawa seri DeltaV M |
| Negara Asal |
Amerika Serikat |
Logistik
| Parameter |
Spesifikasi |
| Kondisi |
Baru |
| Tersedianya |
Tersedia |
| MOQ |
1 |
| Kode HS |
Nomor telepon 8537101190 |
Deskripsi Fungsional
Blok terminal KJ4006X1‑BC1 (12P4720X062) menyediakan antarmuka yang dilengkapi sekering untuk delapan sirkuit lapangan, menawarkan perlindungan dan pengkabelan terstruktur untuk modul I/O DeltaV. Mekanisme penguncian putarnya memastikan bahwa hanya tipe kartu I/O yang benar yang dapat dipasang, mengurangi risiko kesalahan pengkabelan atau kerusakan modul.
Blok ini mendukung daya lapangan hingga 60 VDC pada 1 A per saluran, sehingga cocok untuk berbagai perangkat lapangan analog dan diskrit. Tugas perawatan disederhanakan melalui blok terminal yang dapat dilepas, memungkinkan teknisi untuk melakukan perawatan kabel tanpa mengganggu modul yang berdekatan.
Dirancang untuk tahan terhadap kondisi industri yang keras, blok terminal ini memenuhi standar getaran, guncangan, dan kontaminan udara yang ketat, sehingga memastikan keandalan jangka panjang di pabrik pengolahan, fasilitas pembangkit listrik, dan sistem otomatisasi tugas berat.
Skenario Aplikasi
-
Antarmuka pengkabelan I/O seri M DeltaV
-
Distribusi daya perangkat lapangan dengan perlindungan sekering.
-
Kabinet kontrol berdensitas tinggi yang membutuhkan solusi terminal kompak.
-
Instalasi lingkungan ekstrem dengan paparan suhu yang luas.
-
Peningkatan atau penggantian sistem pada instalasi DeltaV lama.
Pertanyaan yang Sering Diajukan (FAQ)
T: Dapatkah blok terminal ini diganti saat sistem sedang beroperasi? J: Ya, selama tidak ada kartu I/O yang terpasang dan tidak ada kabel lapangan yang terhubung.
T: Apakah sistem pengunciannya dapat disesuaikan? J: Mekanisme penguncian putar dapat diatur agar sesuai dengan jenis kartu I/O yang dimaksud, sehingga mencegah pemasangan modul yang salah.
T: Apakah blok ini mendukung modul analog dan diskrit? J: Blok ini dirancang terutama untuk pengkabelan lapangan yang dilengkapi sekering dan dapat digunakan dengan kartu I/O DeltaV seri M yang kompatibel, tergantung pada konfigurasi sistem.
